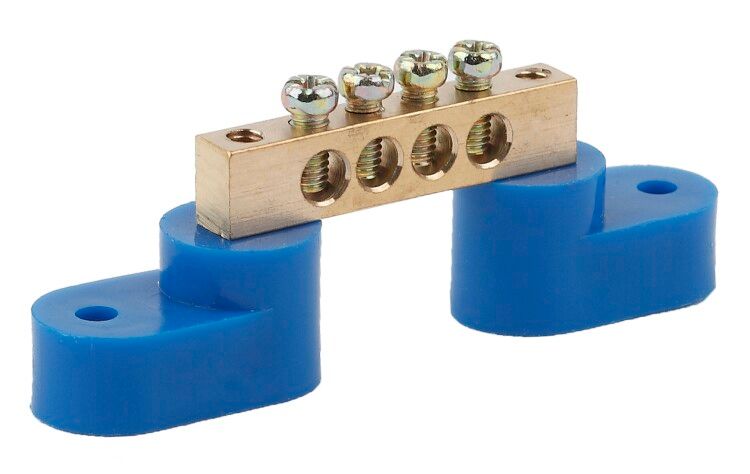

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-4-У2 NO-222-54 син. (уп.20шт) ЭРА Б0033434

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-4-У2, синяя от бренда ЭРА - это надёжный элемент для сборки нулевой шины в распределительных щитах. Артикулы no-222-54 и б0033434 позволяют легко идентифицировать продукт при закупках. Продукт предназначен для безопасного соединения нулевых проводников с сечением от 10 до 25 мм2, обеспечивая механическую устойчивость и электрическую изоляцию.

Назначение и область применения

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-4-У2, синяя используется для создания центрального нулевого зажима в электрических щитах. Подходит для подключения нескольких нулевых проводников одновременно - до четырёх. Применяется в бытовых, коммерческих и промышленных распределительных устройствах, где требуется надёжное и изолированное соединение PEN-проводников. Также может использоваться для защиты от случайного замыкания на корпус щита благодаря изолирующей основе.

Технические характеристики

• Материал контактной части: латунь - обеспечивает хорошую проводимость и долговечность
• Номинальный ток: 100 А - выдерживает нагрузки типичных групповых цепей
• Номинальное напряжение: 400 В - соответствует трёхфазным сетям 380/220 В
• Сечение подключаемого провода: 10–25 мм2 - совместимо с большинством медных жил в щитах
• Количество контактов: 4 - позволяет подключить четыре проводника без дополнительных ответвлений
• Толщина шины: 9 мм - достаточна для механической прочности и тепловой стойкости
• Просвет от задней панели: 14 мм - создаёт зазор для установки на DIN-рейку или стенку без риска КЗ
• Цвет: синий - стандартизированная цветовая маркировка для нулевого проводника
• Поверхность контакта: необработанная - требует правильного затягивания болтов для исключения окисления

Совместимость и монтаж

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-4-У2, синяя крепится через два угловых изолятора - они обеспечивают фиксацию на плоской поверхности или DIN-рейке с помощью дополнительных крепёжных элементов. Монтаж осуществляется с применением болтов M6 (не входят в комплект). Учитывайте просвет 14 мм между шиной и монтируемой поверхностью - это предотвращает нагрев и короткое замыкание при установке рядом с металлическими частями щита. Для надёжного контакта используйте наконечники НШВИ или НШВ, подходящие по сечению 10–25 мм2.

Безопасность и стандарты

Изделие выполнено из самозатухающего пластика изоляторов, что снижает риск распространения горения при перегрузке. Латунная шина соответствует требованиям к материалам для токоведущих частей согласно ГОСТ Р 50030.2 и IEC 60947. Цветовое исполнение (синий) соответствует нормам маркировки нулевого проводника по ПУЭ. Отсутствие специальной обработки поверхности контактов требует регулярной проверки состояния соединений.

Преимущества

• Высокая механическая прочность за счёт толстого латунного профиля (9 мм)
• Изолированный монтаж минимизирует риск возникновения КЗ на корпус щита
• Четыре контакта позволяют собирать нулевые цепи без использования перемычек
• Стандартный синий цвет упрощает визуальную диагностику и обслуживание
• Совместимость с широким диапазоном сечений проводов (10–25 мм2) повышает универсальность

Ограничения применения

• Не предназначена для работы при температуре выше +60 C - возможна деформация изолятора
• Не рекомендуется использовать в условиях постоянной влажности без дополнительной герметизации
• Не имеет встроенной защиты от перегрузки - требует обязательной установки автоматического выключателя перед шиной
• Не подходит для подключения алюминиевых проводов - латунь несовместима с алюминием без переходных наконечников
• Поверхность контактов не покрыта антикоррозийным слоем - необходим периодический осмотр и протирка

Примеры использования

• Подключение нулевых проводников от автоматических выключателей в квартирном щите
• Объединение PE и N-проводников в щитах с системой TN-C-S
• Распределение нуля на группы освещения и розеток в офисных помещениях
• Формирование нулевой шины в распределительных пунктах промышленных станков

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение в пределах 10–25 мм2 - меньшие или большие жилы могут вызвать плохой контакт
• Затягивайте болты усилием 1,5–2,0 Нм - переусилие повредит латунь, недостаточное - вызовет нагрев
• После первого включения проверьте температуру контактов через 1–2 часа - перегрев указывает на плохой контакт
• При установке в металлический щит обязательно используйте изолирующую прокладку под основание изолятора
• Для длительной службы рекомендуется ежегодно проверять состояние контактов и при необходимости смазывать их контактной пастой (например, Контактол)
