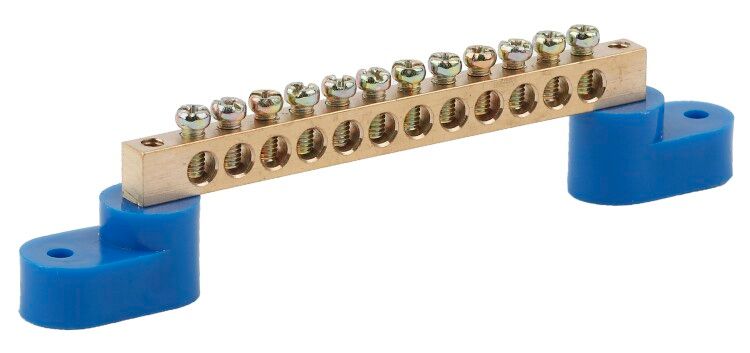

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-16-У2 NO-222-60 син. (уп.10шт) Эра Б0033440

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-16-У2 синяя от ЭРА - это надёжный элемент для сборки нулевой шины в распределительных щитах, обеспечивающий безопасное и упорядоченное подключение до 16 проводников сечением 10–25 мм2. Продукт соответствует требованиям к изолированному монтажу и предназначен для постоянного использования в условиях промышленных и жилых объектов.

Назначение и область применения

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-16-У2 синяя используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для установки в распределительных устройствах низкого напряжения - например, в этажных щитах, щитах автоматики, системах УЗО и дифференциальной защиты. Может применяться как для фазных, так и для нулевых проводников, если требуется изолированный монтаж. Часто встречается в промышленном оборудовании, конвейерах, насосных станциях и бытовых щитках.

Технические характеристики

• Материал: Латунь - обеспечивает хорошую электропроводность и долговечность контактов;
• Номинальный ток: 100 А - выдерживает нагрузки типичных групповых цепей в жилых и коммерческих зданиях;
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 230/400 В;
• Количество контактов: 16 - позволяет подключить до 16 проводников без перегрузки;
• Сечение подключаемого провода: 10…25 мм2 - совместима с большинством медных проводов, используемых в силовой разводке;
• Толщина шины: 9 мм - достаточна для механической прочности и теплоотдачи;
• Просвет от задней панели: 14 мм - обеспечивает свободный доступ для кабельных каналов и предотвращает замыкание на металлический корпус щита;
• Изоляционный монтаж: Да - шина закреплена на изоляторах, исключающих контакт с заземлённым корпусом;
• Цвет: Синий - стандартизированная цветовая маркировка для нулевого проводника;
• Поверхность контакта: Необработанная - требует правильного затягивания клемм для надёжного контакта;
• Диапазон сечений: 6 - указывает на количество возможных уровней сечения проводов, которые можно использовать (не число контактов);
• Способ монтажа: Прочее - крепится через угловые изоляторы, обычно на DIN-рейку или стенку щита с помощью болтов.

Совместимость и монтаж

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-16-У2 синяя монтируется на DIN-рейку или прямо на стенку распределительного щита с использованием крепёжных отверстий в изоляторах. Для монтажа необходимы болты M4–M5 и гайки. Каждый контакт рассчитан на один проводник; многожильные провода должны быть обжаты наконечниками НШВИ или НШВ. Обязательно соблюдать момент затяжки - недостаточно плотное крепление вызывает нагрев, слишком сильное - повреждает латунь. Убедитесь, что просвет 14 мм сохраняется между задней поверхностью шины и металлической частью щита - это предотвращает случайное замыкание.

Безопасность и стандарты

Шина выполнена из самозатухающего пластика изоляторов, что снижает риск распространения пламени при перегреве. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств. Цветовое исполнение (синий) соответствует нормам IEC 60445 для обозначения нулевого проводника. Материал латуни не содержит свинца и соответствует RoHS.

Преимущества

• Высокая надёжность контактов благодаря латунной основе - меньше окисления, чем у стали;
• Изолированный монтаж исключает риск пробоя на корпус щита;
• Чёткая цветовая маркировка (синяя) ускоряет диагностику и обслуживание;
• 16 контактов позволяют отказаться от перемычек и уменьшить число точек соединения;
• Стандартный шаг и форма изоляторов совместимы с большинством серийных щитов ЭРА и других производителей.

Ограничения применения

• Не предназначена для переменного тока выше 100 А - превышение нагрузки вызывает перегрев и деформацию;
• Не рекомендуется для открытого монтажа вне щитов - отсутствует степень защиты IP;
• Не подходит для подключения проводов менее 10 мм2 - клеммы не фиксируют тонкие жилы надёжно;
• Не следует использовать в средах с повышенной химической агрессивностью - латунь чувствительна к серосодержащим газам;
• Не является автономным устройством - требует внешнего крепления и подключения к основной сети.

Примеры использования

• Подключение нулевых проводников от 16 автоматических выключателей в квартирном щите;
• Объединение PE-проводников в щите управления станком;
• Распределение нуля в распределительном пункте торгового центра;
• Сборка нулевой шины в щитах с УЗО и дифавтоматами, где важно минимизировать число переходных контактов.

Практические советы

• Перед установкой проверьте, чтобы все провода имели сечение 10–25 мм2 - меньшие жилы лучше подключать через ответвительную колодку;
• Используйте наконечники НШВИ для многожильных проводов - это повысит срок службы контакта;
• Проверяйте момент затяжки клемм - он должен быть около 0,8–1,2 Нм (по инструкции производителя);
• При монтаже в металлический щит обязательно контролируйте зазор 14 мм - при необходимости используйте изолирующие прокладки;
• Шина ШНИ-6х9-16-У2 синяя от ЭРА совместима с другими изделиями серии ШНИ - можно дополнять её аналогичными моделями для увеличения числа контактов.
