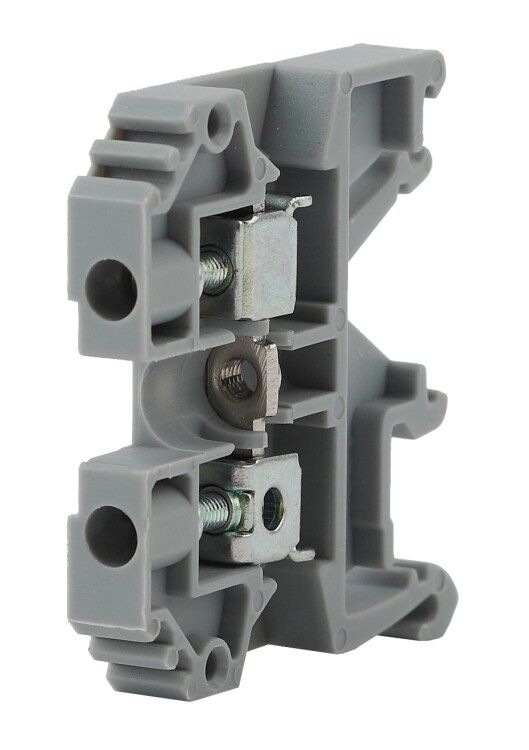

Зажим клеммный винтовой 6кв.мм NO-223-64 ЭРА Б0033418

Зажим клеммный винтовой 6 мм2 NO-223-64 от ЭРА предназначен для надежного соединения проводов в распределительных щитах на DIN-рейке. Этот зажим обеспечивает прочное винтовое соединение для жил сечением от 2,5 до 6 мм2, подходит для промышленных и бытовых систем управления с напряжением до 400 В.

Назначение и область применения

Зажим клеммный винтовой 6 мм2 NO-223-64 используется для коммутации силовых и управляющих цепей в электрощитах. Подходит для подключения медных и многожильных проводов в автоматических выключателях, реле, преобразователях частоты, контроллерах и других устройствах, установленных на DIN-рейке. Применяется в промышленном оборудовании, системах освещения, конвейерах, насосных станциях и объектах ЖКХ.

Технические характеристики

• Поперечное сечение жилы: 2,5 – 6 мм2 (оптимальная работа при 5 мм2)
• Номинальный ток: 50 А
• Номинальное напряжение: 400 В
• Тип соединения: винтовое
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Размер модуля: 6 мм (узкий профиль для плотной компактной сборки)
• Рабочая температура: от -60 C до +110 C
• Материал корпуса: полиамид PA (высокая механическая прочность и термостойкость)
• Высота: 46 мм
• Позиция подключения: боковая
• Количество контактов: один
• Количество уровней: один
• Тип разделения: втычной (возможно одновременное использование нескольких зажимов в одном ряду)
• Ширина шага подключения: 8 мм
• Изоляция: да (защита от случайного прикосновения)
• Возможность установки замыкающей пластины: да (для создания последовательных цепей)
• Количество перемыкаемых зажимов: 2 (поддерживает параллельное соединение через шины)
• Интегрированное тестовое гнездо: да (позволяет проверить наличие напряжения без демонтажа)
• Цвет: серый
• Направление кодирования: горизонтальное и вертикальное (удобство идентификации в сложных схемах)

Совместимость и монтаж

Зажим клеммный винтовой 6 мм2 NO-223-64 совместим со всеми стандартными DIN-рейками 35 мм. Монтаж осуществляется защелкиванием на рейку - никаких инструментов не требуется. Для подключения используйте отвертку с плоским лезвием. Убедитесь, что зачищенная жила имеет длину 9–10 мм, чтобы она полностью вошла в контактную камеру. После затяжки винта проверьте надежность фиксации легким потягиванием провода. Каждый зажим можно использовать как самостоятельный элемент или в связке с другими - благодаря втычному типу разделения и возможности установки перемычек.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида, соответствует требованиям безопасности по классу воспламеняемости UL94 V-0 (по аналогии с высшими стандартами). Наличие изоляции и тестового гнезда снижает риск поражения током при обслуживании. Интегрированное гнездо позволяет безопасно проверять напряжение без вскрытия корпуса. Соответствует международным нормам IEC 60947-7-1 для клеммных устройств.

Преимущества

• Узкий форм-фактор (6 мм) экономит место в щите
• Интегрированное тестовое гнездо исключает необходимость отсоединения проводов для диагностики
• Поддержка установки замыкающих пластин упрощает создание последовательных цепей
• Стандартный втычной механизм позволяет легко менять положение зажима в ряду
• Работает в широком диапазоне температур - подходит для холодных и нагреваемых помещений
• Серый цвет корпуса обеспечивает хорошую видимость и соответствие промышленным стандартам окраски

Ограничения применения

• Не предназначена для подключения алюминиевых проводов - возможен перегрев и ослабление контакта
• Напряжение питания для индикатора дефекта равно 0 В - функция индикации не реализована, гнездо служит только для внешнего тестирования
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации (например, на движущемся оборудовании)
• Максимальное сечение - 6 мм2; более толстые провода требуют другого типа зажима
• Не является герметичным - не применяется в открытых уличных или влажных средах без защиты

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в этажном щите
• Соединение выходов реле с исполнительными механизмами в пульте управления
• Разводка сигнальных цепей в панели ЧПУ станка
• Объединение нескольких групп освещения перед подачей на диммер
• Формирование шины питания для группы датчиков в автоматической линии

Практические советы

• Перед монтажом всегда зачищайте жилы до нужной длины - недостаточно зачищенная жила не будет надежно зажата
• При использовании перемычек выбирайте те же модели - они должны точно подходить по шагу 8 мм
• Проверяйте момент затяжки винта: переусердствовать нельзя - повредится резьба внутри корпуса
• Для многожильных проводов используйте наконечники - это продлит срок службы контакта
• При сборке щита располагайте зажимы так, чтобы выводы были направлены в сторону доступа - так удобнее работать с тестовым гнездом
• NO-223-64 от ЭРА совместим с другими изделиями серии NO-223 - можно смешивать в одной цепи, сохраняя единый интерфейс
