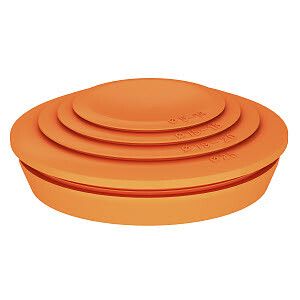

Огнестойкий мембранный сальник для кабеля M25 (EDK 25 OR) | 7205675 OBO Bettermann

Разъем огнестойкий мембранный для кабеля M25 от OBO BETTERMANN (артикул 7205675, EDK 25 OR) - это универсальный уплотнитель для герметичного прохода кабелей через огнестойкие перегородки. Его конструкция позволяет легко адаптироваться к кабелям различного диаметра без замены самого разъема.

Назначение и область применения

Разъем огнестойкий мембранный для кабеля M25 предназначен для герметизации проходов кабелей в огнестойких конструкциях - например, в бетонных плитах, стенах или потолках с огневой устойчивостью. Он обеспечивает сохранение класса огнестойкости при прокладке групп кабелей в помещениях с повышенными требованиями к пожарной безопасности: серверные, АЗС, тоннели, промышленные объекты, медицинские учреждения.

Технические характеристики

• Номинальный диаметр: 25 мм - соответствует стандартному размеру корпуса для установки в отверстие
• Диапазон герметизации: 0–22 мм - подходит для кабелей любого диаметра до 22 мм
• Толщина стенки: 2,2 мм - обеспечивает прочность и долговечность при механическом воздействии
• Материал: этиленвинилацетат (EVA) - гибкий, устойчив к температурным колебаниям, не выделяет токсичных веществ при нагреве
• Цвет: оранжевый (код 2003) - визуально отличает разъем от других типов уплотнений на объекте
• Исполнение: срезаемый - позволяет точно подстроить внутреннее отверстие под реальный диаметр кабеля

Совместимость и монтаж

Разъем огнестойкий мембранный для кабеля M25 устанавливается в предварительно просверленное отверстие диаметром 25 мм. Для монтажа:

• Убедитесь, что отверстие имеет точный размер - 25 мм +-0,5 мм
• Вставьте разъем в отверстие до упора - он фиксируется за счет трения и формы
• Протяните кабель(и) через центральное отверстие
• Аккуратно срежьте избыток материала вокруг кабеля ножом, чтобы плотно облегнуть каждую жилу
• Не используйте инструменты с острыми краями, которые могут повредить стенки разъема

Подходит для одновременной прокладки нескольких кабелей суммарным диаметром до 22 мм. Каждый кабель должен быть уплотнён отдельно - не допускается зазор между кабелем и материалом разъема.

Безопасность и стандарты

Разъем огнестойкий мембранный для кабеля M25 сертифицирован для использования в системах огнезащиты. Материал EVA не поддерживает горение и соответствует нормам EN 45545-2 и IEC 60364-5-52. Применяется в соответствии с требованиями к огнестойкости конструкций EI 30, EI 60, EI 90 - зависит от типа перегородки и комплектации системы.

Преимущества

• Гибкая адаптация - один разъем заменяет множество фиксированных уплотнителей
• Высокая герметичность - исключает распространение дыма и пламени через проход
• Легкий монтаж - не требует клея, болтов или специальных инструментов
• Стабильность при температурах - работает в диапазоне от –40C до +85C
• Удобство обслуживания - при замене кабеля достаточно срезать новое отверстие

Ограничения применения

• Не применяется для кабелей диаметром более 22 мм - превышение нарушает герметичность и огнестойкость
• Не рекомендован для постоянного контакта с маслом, растворителями или агрессивными химикатами - материал EVA может деформироваться
• Не предназначен для наружной установки без защиты от УФ-излучения - цвет и структура со временем деградируют
• Не используется в качестве крепления кабеля - нагрузка на кабель должна восприниматься другими элементами

Примеры использования

• Проход кабелей питания и управления в пожаробезопасном шахтном канале здания
• Герметизация группы слаботочных кабелей (LAN, CCTV, сигнализация) в бетонной перегородке серверной
• Установка в огнестойкой стене между производственным участком и административной зоной
• Прокладка кабелей в тоннеле метро через огнестойкие камеры

Практические советы

• Перед монтажом проверьте фактический диаметр всех кабелей - лучше использовать штангенциркуль
• Срезайте материал равномерно, начиная с одного края - так получится аккуратный и надежный уплотнитель
• Если кабель слишком тонкий (менее 5 мм), рассмотрите возможность сборки нескольких кабелей в одном разъеме - это повысит эффективность герметизации
• При работе в условиях высокой влажности или пыли - после монтажа закройте торец разъема временной заглушкой
• Храните разъемы в сухом месте, избегая прямых солнечных лучей - даже при правильном использовании срок службы снижается при УФ-воздействии
