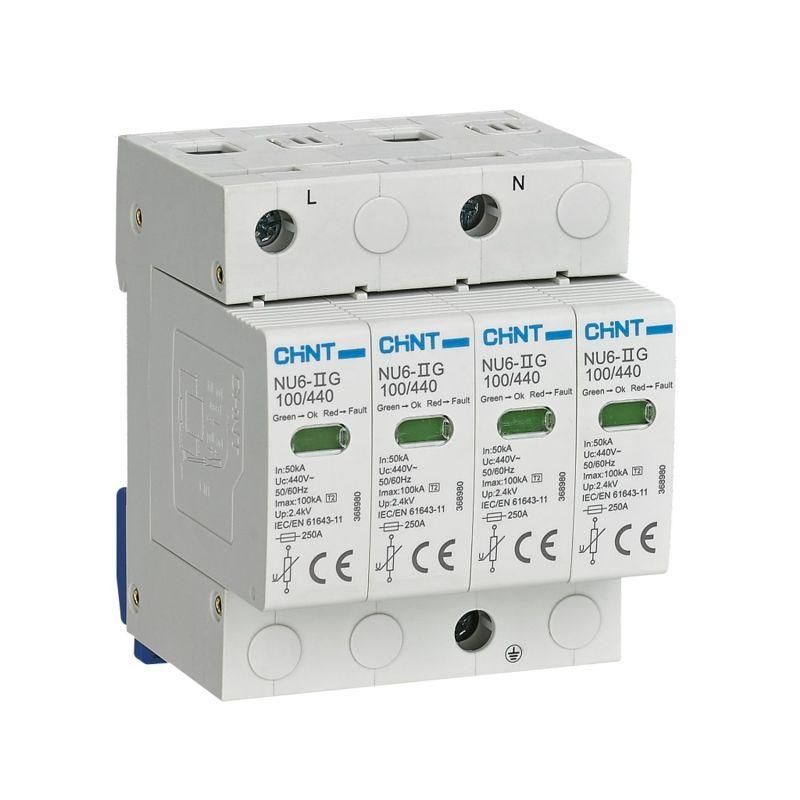

Ограничитель импульсных перенапряжений NU6-IIG 4п In=25кА Uc=440В Im=65кА (R) CHINT 252578

Ограничитель импульсных перенапряжений NU6-IIG 4P In=25кА Uc=440В Im=65кА (R) от CHINT предназначен для защиты электрооборудования от кратковременных высоковольтных импульсов - например, от грозовых разрядов или коммутационных скачков. Устройство устанавливается в распределительных щитах и обеспечивает надёжную работу сетей с напряжением до 440 В.

Назначение и область применения

Ограничитель импульсных перенапряжений NU6-IIG 4P In=25кА Uc=440В Im=65кА (R) защищает оборудование от импульсных перенапряжений, возникающих при молниях, авариях в ЛЭП или работе мощных нагрузок. Подходит для установки в жилых, офисных и промышленных объектах - особенно там, где есть чувствительная электроника: серверы, системы автоматизации, насосы, станки, освещение, контрольно-измерительные приборы.

Используется в сетях с системами заземления TN-S, TN-C-S, TT и IT. Применяется на входе в здание (зона B) или на вторичном уровне (зона C) - совместно с другими уровнями защиты.

Технические характеристики

• Количество полюсов: 4P (защита всех фаз и нуля)
• Номинальное напряжение переменного тока (U_c): 440 В (работает в сетях до 400 В междуфазного напряжения)
• Номинальный разрядный ток (I_n): 25 кА (8/20 мкс)
• Максимальный разрядный ток (I_m): 65 кА (8/20 мкс) - способен выдерживать одиночные импульсы этой величины
• Уровень напряжения защиты (U_p): ≤ 2 кВ - ограничивает напряжение на защищаемой цепи до безопасного значения
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Ширина модуля: 18 мм (по стандарту для устройств 40–60 кА)
• Монтаж: на DIN-рейку 35 мм
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Ограничитель импульсных перенапряжений NU6-IIG 4P In=25кА Uc=440В Im=65кА (R) совместим со всеми типами DIN-реек 35 мм. Для правильной работы требуется минимальное сечение проводов: 2,5 мм2 (медный) для фазных и нулевых подключений. Рекомендуется использовать короткие и прямые провода - минимум 0,5 м от устройства до шины PE, чтобы снизить индуктивные потери.

Подключение выполняется после автоматического выключателя, который защищает сам ограничитель от длительных перегрузок. Обязательно подключите к шине заземления (PE) через минимально возможную длину провода - чем короче, тем эффективнее защита.

Безопасность и стандарты

Ограничитель импульсных перенапряжений NU6-IIG 4P In=25кА Uc=440В Im=65кА (R) соответствует требованиям IEC 61643-11 и ГОСТ Р 51992-2002. Прошёл испытания на воздействие импульса тока 8/20 мкс - что подтверждает соответствие классу II (B) по уровню защиты. Устройство имеет термически стабильную конструкцию и не представляет опасности при отказе - внутренний предохранитель отключает элемент при перегреве.

Преимущества

• Высокая пропускная способность - 65 кА позволяет работать даже в регионах с частыми грозами
• Чёткая защита на уровне 2 кВ - снижает риск выхода из строя электроники
• 4-полюсная конструкция - защищает все проводники, включая ноль, что важно для современных систем
• Компактный форм-фактор - занимает всего 18 мм на рейке, удобно для плотной компоновки
• Индикатор состояния - встроенная цветовая сигнализация (обычно красный/зелёный) показывает работоспособность

Ограничения применения

• Не предназначена для защиты от постоянного тока - работает только в сетях переменного тока
• IP20 - нельзя устанавливать во влажных, пыльных или открытых местах (например, на улице или в неотапливаемых шкафах)
• Не заменяет основную защиту от перегрузок - требует обязательной установки перед ним автомата
• Не рассчитана на многократные импульсы выше 25 кА - при частых срабатываниях срок службы сокращается

Примеры использования

• Главный ввод в административное здание - защита всей сети от внешних перенапряжений
• Щит управления технологическим оборудованием - защита PLC, частотных преобразователей, датчиков
• Центры обработки данных - обеспечение бесперебойной работы серверов и UPS
• Производственные линии с ЧПУ - предотвращение сбоев в управлении станками

Практические советы

• Выбирая ограничитель импульсных перенапряжений NU6-IIG 4P In=25кА Uc=440В Im=65кА (R), проверьте, что ваша система заземления выполнена правильно - без него защита будет неэффективна
• При установке в щит с несколькими уровнями защиты - используйте этот прибор как второй уровень (C), после более мощного первого (B)
• Периодически проверяйте индикатор состояния - если он стал красным, устройство необходимо заменить
• Не экономьте на сечении проводов - маленькое сечение увеличивает индуктивность и снижает скорость реакции
• Для помещений с повышенной влажностью или пылью выбирайте модели с IP65/IP67 - данный вариант не подходит
