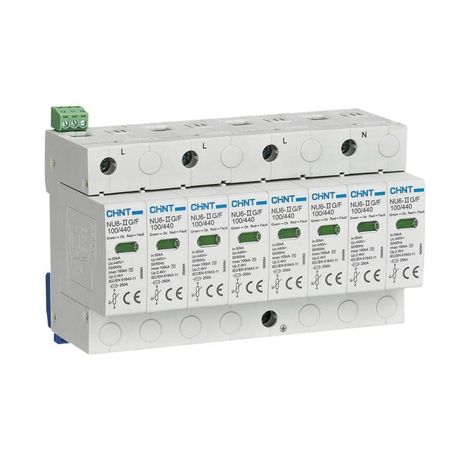

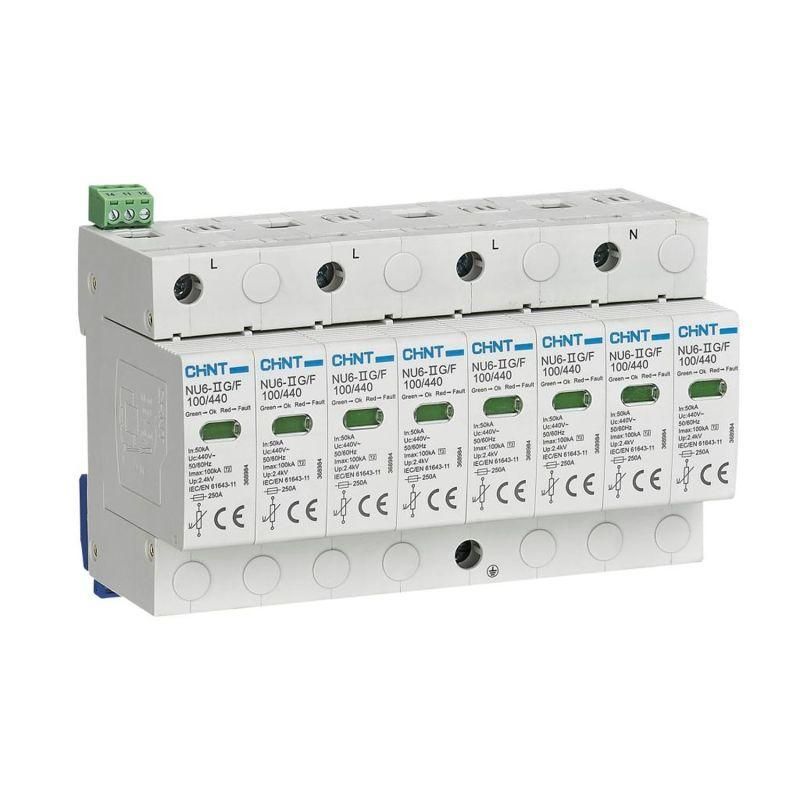

Ограничитель импульсных перенапряжений NU6-IIG 4п In=40кА Uc=440В Im=100кА (R) CHINT 368976

Ограничитель импульсных перенапряжений NU6-IIG 4-п In=40кА Uc=440В Im=100кА (R) от бренда CHINT предназначен для защиты электрооборудования от высоковольтных импульсов, вызванных молниями или аварийными скачками напряжения. Устройство устанавливается в распределительных щитах и обеспечивает надёжную работу в трёхфазных сетях с напряжением до 440 В.

Назначение и область применения

Ограничитель импульсных перенапряжений NU6-IIG 4-п In=40кА Uc=440В Im=100кА (R) защищает оборудование от кратковременных, но опасных импульсов напряжения - таких как грозовые разряды, коммутационные выбросы или отказы в сети. Подходит для установки в жилых, промышленных и коммерческих объектах, где есть чувствительная электроника: серверы, системы автоматизации, насосы, станки, освещение, контрольно-измерительные приборы.

Работает в сетях с системами заземления TN, TT и IT. Применяется на входе в здание или на уровне распределительных щитов вторичного уровня.

Технические характеристики

• Номинальное напряжение переменного тока (U_c): 440 В - допустимо подключение к трёхфазным сетям 400 В с запасом по напряжению;
• Номинальный разрядный ток (I_n): 40 кА - способен выдерживать до 40 тысяч ампер при типовом импульсе 8/20 мкс;
• Максимальный импульсный ток разряда (I_m): 100 кА - предельная нагрузка, которую устройство выдерживает однократно без выхода из строя;
• Уровень напряжения защиты (U_p): 2 кВ - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания;
• Количество полюсов: 4-полюсное - защищает все фазы L1, L2, L3 и нейтраль N;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли - требует установки внутри закрытого шкафа;
• Ширина модуля: 36 мм - занимает два стандартных модуля на DIN-рейке (по 18 мм каждый);
• Монтаж: на DIN-рейку 35 мм - совместим со всеми стандартными распределительными щитами.

Совместимость и монтаж

Ограничитель импульсных перенапряжений NU6-IIG 4-п In=40кА Uc=440В Im=100кА (R) монтируется на DIN-рейку 35 мм в любом распределительном щите. Для правильной работы требуется минимальное сечение провода: 2,5 мм2 (медный), рекомендовано - 4–6 мм2 для цепей с высокими токами. Кабели подключаются к верхним клеммам - нижние остаются свободными. Обязательно соблюдать длину подводящих проводов: не более 0,5 метра до точки подключения, чтобы минимизировать индуктивные потери.

Необходимо использовать отдельный защитный автомат перед устройством - не ниже 63 А, согласно нормам IEC 61643-11. Автомат не заменяет сам ограничитель, а защищает цепь от последствий его возможного короткого замыкания.

Безопасность и стандарты

Ограничитель импульсных перенапряжений NU6-IIG соответствует требованиям международного стандарта IEC 61643-11. Прошёл испытания на воздействие импульса 8/20 мкс - что подтверждает соответствие классу II (защита на втором уровне). Сертифицирован для эксплуатации в условиях степени загрязнения 2 - то есть в помещениях с обычным уровнем пыли и отсутствием проводящей среды.

Преимущества

• Высокая мощность защиты - 100 кА позволяет работать даже в регионах с частой грозовой активностью;
• Четыре полюса обеспечивают комплексную защиту всех проводников, включая нейтраль - снижает риск пробоя между фазой и нулём;
• Компактный размер - всего 36 мм в ширину, экономит место в щите;
• Надёжная конструкция - внутренний элемент типа MOV (варистор) с термическим отключением - при перегреве устройство безопасно отключается от сети;
• Совместимость с продуктами CHINT - легко интегрируется в комплектацию щита других изделий этой серии.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 исключает контакт с влагой и пылью;
• Не работает как самостоятельный аппарат защиты - обязательно нужен внешний автоматический выключатель;
• Не рассчитан на постоянное напряжение выше 440 В - использование в сетях 500 В и выше недопустимо;
• Не защищает от длительных перенапряжений - только от кратковременных импульсов. Для защиты от просадок и перегрузок нужны другие устройства (например, стабилизаторы или реле напряжения).

Примеры использования

• Защита главного ввода в административном здании - предотвращает повреждение серверов, лифтовых контроллеров и систем видеонаблюдения;
• Щит управления на производстве - защищает ЧПУ-станки, промышленные ПЛК и датчики от скачков напряжения после включения крупных двигателей;
• Энергообъекты с системой IT - используется там, где важно сохранить бесперебойную работу при первом замыкании на землю;
• Жилые дома с глубоким распределением - устанавливают во вторичных щитках рядом с домашней автоматикой и зарядками электромобилей.

Практические советы

• Перед установкой проверьте напряжение сети - если оно постоянно превышает 440 В, используйте другую модель;
• Обязательно подпишите корпус - указывайте номер щита и уровень защиты (например, “Щит ГВС, уровень II”);
• Проверяйте индикатор состояния (обычно цветной флажок): красный = необходима замена, зелёный = работает;
• Заменяйте устройство каждые 5–7 лет или сразу после крупного импульса - даже если он продолжает работать, срок службы варистора истёк;
• При проектировании учтите ширину - 36 мм - и заранее спланируйте места для нескольких таких устройств, если планируете многоступенчатую защиту.
