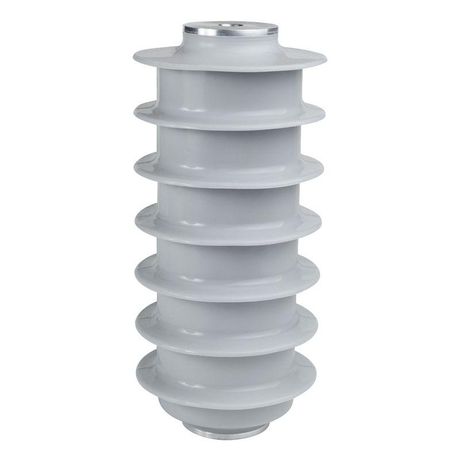

Ограничитель перенапряжений нелинейный OptiVar OPN-P-10/12,7/5/300(0,6)-УХЛ1 | 358220 КЭАЗ

Ограничитель перенапряжений нелинейный OPN-P-10/12,7/5/300(0,6)-УХЛ1 КЭАЗ предназначен для защиты высоковольтного оборудования от импульсных скачков напряжения - грозовых и коммутационных. Устройство работает в наружной установке, рассчитано на длительную работу при напряжении 12,7 кВ и применяется в сетях 10–15 кВ. Артикул 358220 соответствует исполнению УХЛ1 для работы в условиях холодного климата.

Назначение и область применения

OPN-P-10/12,7/5/300(0,6)-УХЛ1 КЭАЗ защищает оборудование в распределительных устройствах, трансформаторах, реакторах и других элементах высоковольтных сетей от повышения напряжения выше допустимых значений. Применяется исключительно вне помещений - в открытых подстанциях, на опорах ЛЭП, в комплектных трансформаторных пунктах. Подходит для систем с заземленной нейтралью и незаземленной нейтралью, где возможны переходные процессы.

Технические характеристики

• Номинальное напряжение переменного тока: 15,9 кВ - максимальная система, для которой предназначен ограничитель;
• Непрерывное и рабочее напряжение переменного тока: 12,7 кВ - уровень, который устройство выдерживает постоянно без срабатывания;
• Путь утечки и канал утечки: 20 мм - минимальное расстояние между проводящими частями по поверхности изоляции, обеспечивает надежную изоляцию в загрязнённой среде;
• Номинальное напряжение постоянного тока: 0 кВ - не предназначено для защиты цепей постоянного тока;
• Исполнение: без дисплея - отсутствуют индикаторы состояния, требуется внешний контроль;
• Климатическое исполнение: УХЛ1 - температур от −45 C до +40 C, повышенная влажность, запыление;
• Основное рабочее положение: вертикальное - монтаж горизонтально недопустим.

Совместимость и монтаж

OPN-P-10/12,7/5/300(0,6)-УХЛ1 КЭАЗ устанавливается на фланцевые крепления, совместимые с типичными опорами и шинами 10–15 кВ. Для подключения используются медные или алюминиевые шины сечением, соответствующим токовым нагрузкам сети. Монтаж выполняется только в вертикальном положении - искажение ориентации снижает механическую прочность и изменяет распределение поля внутри корпуса. Соединения должны быть плотными, без люфтов, чтобы предотвратить нагрев и пробой.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 52725-2006 (МЭК 60099-4) для ограничителей перенапряжений. Конструкция выполнена в герметичном полимерном корпусе, что исключает попадание влаги и пыли внутрь. Наличие пути утечки 20 мм гарантирует безопасную работу даже при наличии солевых отложений, грязи или конденсата. Отказ происходит в режиме “короткого замыкания” - после выхода из строя необходимо немедленно заменить устройство.

Преимущества

• Герметичный полимерный корпус - долгий срок службы в агрессивной среде;
• Стандартный путь утечки 20 мм - устойчивость к загрязнениям и влажности;
• Высокая энергоёмкость - способна поглощать многократные импульсы большой мощности;
• Климатическое исполнение УХЛ1 - работоспособность в суровых зимних условиях;
• Простая конструкция - одна колонка варисторов, минимум точек отказа.

Ограничения применения

• Не для цепей постоянного тока - номинальное напряжение постоянного тока равно 0 кВ;
• Запрещён горизонтальный монтаж - нарушение вертикального положения ведёт к рискам пробоя и преждевременному выходу из строя;
• Отсутствие индикации - нельзя визуально определить состояние; требует регулярного осмотра и тестирования;
• Не предназначен для защиты слаботочных цепей - используется только в силовых сетях 10–15 кВ;
• После срабатывания - восстановлению не подлежит, обязательна замена.

Примеры использования

• Защита воздушных вводов в трансформаторные подстанции 10 кВ;
• Установка перед ответвлением на промышленные предприятия с чувствительным оборудованием;
• Функциональная часть системы защиты на опорах ЛЭП 10–15 кВ;
• Подключение к бронированному кабелю в местах входа в помещения с высокой опасностью грозовых разрядов.

Практические советы

• Перед установкой проверьте соответствие номинального напряжения сети (12,7 кВ) и уровня изоляции защищаемого оборудования;
• При монтаже используйте измерительный момент затяжки контактов - переусиливать нельзя, так как можно повредить полимерный корпус;
• Регулярно осматривайте корпус на трещины, следы дугового пробоя или потёртости - особенно после грозы;
• Артикул 358220 имеет аналоги в сериях других производителей, но замена должна быть эквивалентной по уровню защиты и пути утечки - не меняйте на менее защищённые модели;
• При использовании в районах с высокой запылённостью рекомендован ежегодный протир корпуса сухой тканью без растворителей.
