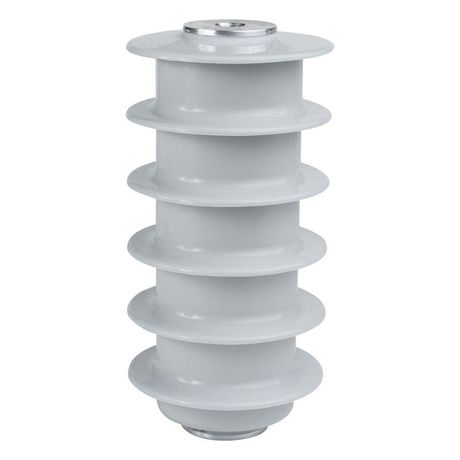

Ограничитель перенапряжений нелинейный OptiVar OPN-P-6/7,6/10/550(1,1)-УХЛ1 | 358213 КЭАЗ

Ограничитель перенапряжений нелинейный OPN-P-6/7,6/10/550(1,1)-УХЛ1, КЭАЗ - устройство для защиты высоковольтного оборудования от импульсных перенапряжений, вызванных грозами или коммутациями. Установлен на воздушных линиях и подстанциях вне помещений. Артикул 358213 соответствует исполнению УХЛ1 для работы в условиях холодного климата.

Назначение и область применения

OPN-P-6/7,6/10/550(1,1)-УХЛ1, КЭАЗ защищает оборудование электроснабжения от кратковременных скачков напряжения - грозовых и коммутационных перенапряжений. Предназначен исключительно для установки вне зданий, где возможны воздействия осадков, ветра и температурных перепадов. Применяется в сетях 6–10 кВ: на опорах ЛЭП, в распределительных пунктах, на трансформаторных подстанциях.

Технические характеристики

• Номинальное напряжение переменного тока: 9,5 кВ - максимальное рабочее напряжение сети, для которой рассчитан ограничитель.
• Непрерывное и рабочее напряжение переменного тока: 7,6 кВ - уровень напряжения, который устройство выдерживает постоянно без срабатывания.
• Путь утечки и канал утечки: 20 мм - минимальная длина поверхности изолятора между проводящими частями; обеспечивает устойчивость к загрязнению и влаге.
• Номинальное напряжение постоянного тока: 0 кВ - не предназначено для работы в цепях постоянного тока.
• Исполнение: без дисплея - отсутствуют индикаторы состояния, требуется внешний контроль.
• Исполнение по климату: УХЛ1 - работает при температурах от −60 C до +40 C, устойчив к влажности и атмосферным осадкам.

Совместимость и монтаж

OPN-P-6/7,6/10/550(1,1)-УХЛ1, КЭАЗ монтируется на опоры ЛЭП или жесткие конструкции подстанций. Устройство имеет фланцевый крепление, совместимо с типовыми кронштейнами для ограничителей типа OPN-P. Обязательно соблюдать вертикальное положение при установке - горизонтальное расположение снижает надежность теплоотвода и увеличивает риск повреждения. Подключение выполняется через шины или ответвления с учетом допустимой нагрузки на выводы. Монтаж требует отключения участка сети и выполнения мер безопасности согласно ПТЭ и ПУЭ.

Безопасность и стандарты

Ограничитель перенапряжений нелинейный OPN-P-6/7,6/10/550(1,1)-УХЛ1, КЭАЗ соответствует требованиям ГОСТ Р 52725-2006 и IEC 60099-4. Полимерный корпус обеспечивает повышенную механическую прочность и устойчивость к старению. Наличие пути утечки 20 мм гарантирует безопасную работу в условиях загрязнённой среды (пыль, солевые отложения, влага).

Преимущества

• Герметичный полимерный корпус предотвращает попадание влаги и пыли внутрь устройства, продлевая срок службы.
• Высокая энергоёмкость варисторной колонки позволяет эффективно поглощать мощные импульсы перенапряжения.
• Климатическое исполнение УХЛ1 делает устройство пригодным для эксплуатации в суровых условиях Сибири, Урала и Дальнего Востока.
• Отсутствие активных элементов (без дисплея, без батарей) - минимум точек отказа, долгий срок службы без обслуживания.

Ограничения применения

• Не применяется в цепях постоянного тока - номинальное напряжение постоянного тока равно 0 кВ.
• Не рекомендовано использование внутри помещений - конструкция оптимизирована для наружной установки, в помещениях возможна недостаточная вентиляция и перегрев.
• Отсутствие индикации состояния - нельзя визуально определить, сработал ли ограничитель; требуется периодический осмотр и замеры сопротивления изоляции.
• Максимальное рабочее напряжение 7,6 кВ - не подходит для сетей выше 10 кВ или с длительными перенапряжениями свыше этого уровня.

Примеры использования

• Защита трансформаторов 6–10 кВ на открытых подстанциях.
• Установка на опорах воздушных линий перед входом в населённый пункт.
• Защита кабельных вставок в ЛЭП 10 кВ.
• Дополнительная защита силовых щитов на промышленных объектах с высокой грозовой активностью.

Практические советы

• Перед установкой проверьте соответствие номинального напряжения сети (до 10 кВ) и рабочего напряжения 7,6 кВ - превышение приведёт к выходу из строя.
• При монтаже используйте только крепёж, рекомендованный производителем - не допускаются самодельные конструкции.
• Проверяйте состояние корпуса ежегодно: трещины, следы дугового пробоя или потёртости - основания для замены.
• При наличии нескольких ограничителей на одной линии - убедитесь, что они установлены на одинаковой высоте и имеют равномерную вентиляцию.
• Артикул 358213 - единственный вариант в серии OPN-P с этим набором параметров; другие модели не взаимозаменяемы.
