Ограничитель перенапряжения OCT 600/28 (16-95кв.мм или 16-150кв.мм) (ВОР\R 0.28\10) ВК 21600601

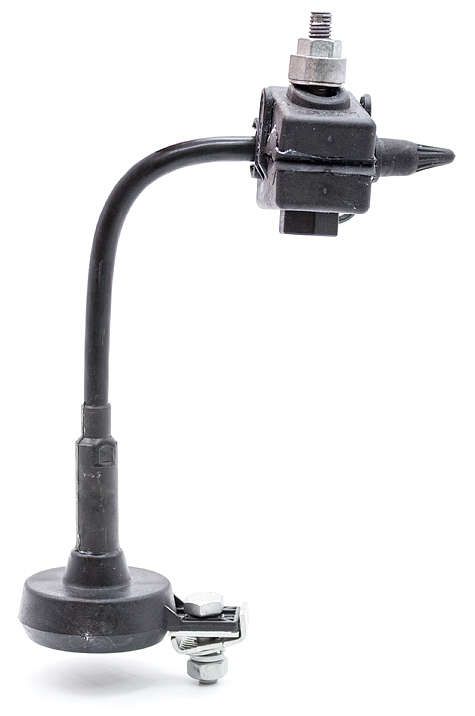

Ограничитель перенапряжения ВК OCT 600/28 (16–95 кв.мм) (ВОР/R 0.28/10) ВК предназначен для защиты линий электропередачи с напряжением до 1 кВ от грозовых и коммутационных скачков напряжения. Устройство поставляется со встроенным прокалывающим зажимом и совместимо с системой заземления TN-C. Артикул 21600601 соответствует модели ВК OCT 600/28.

Назначение и область применения

Ограничитель перенапряжения ВК OCT 600/28 защищает воздушные линии электропередачи (ВЛ) с самонесущими изолированными проводами (СИП) от повреждений, вызванных высоковольтными импульсами - например, при ударе молнии или включении/выключении оборудования. Применяется на линиях до 1 кВ. На однофазной ВЛ достаточно одного устройства; на трёхфазной - устанавливают три штуки, по одному на каждую фазу.

Технические характеристики

• Номинальное напряжение переменного тока: 220 В
• Номинальный импульсный ток (8/20): 40 кА - способен поглотить мощные кратковременные выбросы
• Рабочий диапазон сечений провода: 16–95 кв.мм - оптимизирован для типичных СИП
• Максимальное сечение проводника: 150 кв.мм - позволяет использовать устройство даже с более крупным проводом, если он попадает в пределы механической совместимости
• Система заземления: TN-C - требует наличия PEN-проводника
• Температурный режим: от –60 C до +50 C - работает в суровых климатических условиях, включая северные регионы
• Количество жил: одна - предназначено для защиты одной фазы
• Материал корпуса: сплав алюминия и стеклоармированный полиамид - прочный, легкий, устойчив к коррозии
• Устойчивость к УФ-излучению: да - не теряет свойств под воздействием солнца
• Гарантийный срок: 60 месяцев - 5 лет

Совместимость и монтаж

Ограничитель перенапряжения ВК OCT 600/28 поставляется уже со встроенным прокалывающим зажимом CT 70P. Монтаж выполняется методом прямой установки: зажим прокалывает изоляцию СИП-провода, обеспечивая надёжный контакт без демонтажа линии. Подключение осуществляется через PEN-провод системы заземления TN-C. Нельзя применять на сетях IT или TT без модификации заземления. Кабели сечением менее 16 кв.мм или свыше 150 кв.мм не рекомендуются - возможны проблемы с герметичностью контакта.

Безопасность и стандарты

Ограничитель перенапряжения ВК OCT 600/28 выполнен по принципу варисторного типа. При превышении порога энергии варистор нагревается и выходит из строя. Защита от перегрева реализована через тепловой разъединитель - он автоматически от disconnects устройство от сети. Об этом сигнализирует откинувшаяся крышка на корпусе: она окрашена в желто-зелёный цвет и хорошо заметна с земли. После срабатывания устройство необходимо заменить - восстановление невозможно.

Преимущества

• Не требуется отключение питания для установки - благодаря прокалывающему зажиму
• Автоматическая индикация отказа - легко диагностируется с земли без подъема
• Высокая стойкость к экстремальным температурам - подходит для холодных и жарких районов
• Защита от УФ-излучения - долговечная работа на открытых участках ЛЭП
• Сборка готовая - исключает риск некорректного монтажа зажима

Ограничения применения

• Подходит только для систем заземления TN-C - нельзя использовать в TN-S, TT или IT без изменения схемы
• Не предназначен для постоянного протекания тока нагрузки - только для импульсов
• После срабатывания теплового разъединителя устройство становится неработоспособным - требует замены
• Запрещён монтаж на проводах сечением меньше 16 кв.мм - есть риск плохого контакта
• Не используется внутри помещений - проектирован для внешних ВЛ

Примеры использования

• Защита распределительных пунктов на сельских линиях СИП
• Установка на столбах рядом с ответвлениями к домам
• Обеспечение безопасности на участках с частыми грозами
• Модернизация старых ВЛ без замены проводов

Практические советы

• Перед установкой проверьте сечение СИП - оно должно находиться в диапазоне 16–95 кв.мм. Допускается использование до 150 кв.мм, но только если зажим плотно фиксирует провод
• При монтаже на трёхфазную линию используйте три ограничителя - каждый на свою фазу. Все они должны быть подключены к единому PEN-проводу
• Проверяйте состояние крышек после грозового сезона - откинутые крышки указывают на необходимость замены
• Не пытайтесь ремонтировать или вскрывать корпус - устройство не обслуживается, только меняется целиком
• Храните запасные устройства - особенно в районах с высокой грозовой активностью
