Ограничитель перенапряжения OCT 600/50 (16-150кв.мм) (ВОР\R 0.5\10) ВК 21600611

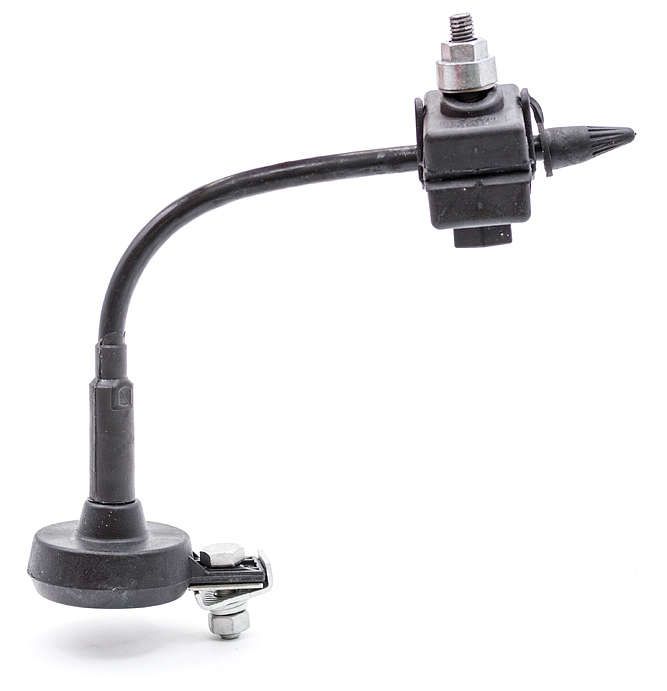

Ограничитель перенапряжения ВК OCT 600/50 (16–95 кв.мм) (ВОР\R 0.5\10) ВК предназначен для защиты линий электропередачи с напряжением до 1 кВ от грозовых и коммутационных скачков напряжения. Устройство поставляется со встроенным прокалывающим зажимом и совместимо с системой заземления TN-C. Артикул 21600611 соответствует модели ВК OCT 600/50.

Назначение и область применения

Ограничитель перенапряжения ВК OCT 600/50 защищает воздушные линии электропередачи (ВЛ) с самонесущими изолированными проводами (СИП) от импульсных перенапряжений - вызванных молниями или включениями/выключениями нагрузки. Применяется на линиях до 1 кВ. Для однофазной ЛЭП требуется один ограничитель, для трёхфазной - три штуки, установленные на каждую фазу. Подходит для установки на опорах, столбах и других точках подключения СИП.

Технические характеристики

• Номинальное напряжение переменного тока: 380 В
• Номинальный импульсный ток (8/20 мкс): 40 кА
• Диапазон сечений провода: 16–150 кв.мм (рекомендованная рабочая зона - 16–95 кв.мм)
• Количество жил: одна (монополярный тип)
• Материал корпуса: сплав алюминия и стеклоармированный полиамид
• Рабочий температурный диапазон: от –60 C до +50 C
• Устойчивость к УФ-излучению: да - не теряет свойств под воздействием солнца
• Гарантийный срок: 60 месяцев
• Система заземления: TN-C

Совместимость и монтаж

Ограничитель перенапряжения ВК OCT 600/50 комплектуется прокалывающим зажимом CT 70P - он позволяет подключить устройство без снятия изоляции с провода СИП. Монтаж осуществляется методом прямой установки на опору или кронштейн. Диаметр провода должен входить в диапазон 16–150 кв.мм; для надёжного контакта рекомендуется использовать провода сечением 16–95 кв.мм, указанные в названии устройства. Не требует дополнительных инструментов кроме стандартного набора для работы с СИП.

Безопасность и стандарты

Ограничитель перенапряжения ВК OCT 600/50 выполнен по принципу варисторного типа - при превышении порогового напряжения он снижает потенциал путём поглощения энергии импульса. При длительном или многократном воздействии высокой энергии варистор может перегреться и выйти из строя. В таком случае активируется встроенный тепловой разъединитель, автоматически отключающий устройство от сети. Это предотвращает риск возгорания или повреждения соседних участков ЛЭП.

Преимущества

• Автоматическое отключение при отказе варистора - безопасность системы сохраняется даже после выхода из строя защитного элемента
• Визуальный индикатор сработки: откинувшаяся крышка с жёлто-зелёным маркером легко заметна с земли - не требует осмотра с лестницы или подъемного оборудования
• Защита от внешних факторов: материал корпуса устойчив к УФ-излучению, влаге и экстремальным температурам
• Простота установки благодаря встроеному прокалывающему зажиму - исключает необходимость демонтажа провода

Ограничения применения

• Не предназначено для использования в сетях выше 1 кВ - применение на более высоких напряжениях приведёт к немедленному выходу из строя
• Подходит только для систем заземления TN-C - несовместимо с TT, IT или TN-S без модификаций
• Не является средством защиты от постоянного тока - работает только с переменным током
• После срабатывания теплового разъединителя устройство нельзя ремонтировать - необходимо заменить полностью

Примеры использования

• Защита распределительных пунктов на сельских ЛЭП с СИП
• Установка на ответвлениях от главной воздушной линии к частным домам
• Зашита трансформаторных будок и щитовых на опорах
• Обеспечение безопасности в районах с высокой грозовой активностью

Практические советы

• Перед установкой проверьте соответствие сечения провода СИП - используйте только провода 16–95 кв.мм, чтобы обеспечить плотный контакт с прокалывающим зажимом
• При монтаже на трёхфазную линию все три ограничителя должны быть одного типа и одной партии - это гарантирует равномерную работу
• Проверяйте состояние крышки через 1–2 года после установки - особенно после грозового сезона
• Не устанавливайте устройство в местах с механическими нагрузками - удары, вибрация или давление могут повредить корпус или зажим
• Заменяйте сработавший ограничитель сразу - даже если линия продолжает работать, отсутствие защиты увеличивает риск повреждения электрооборудования
