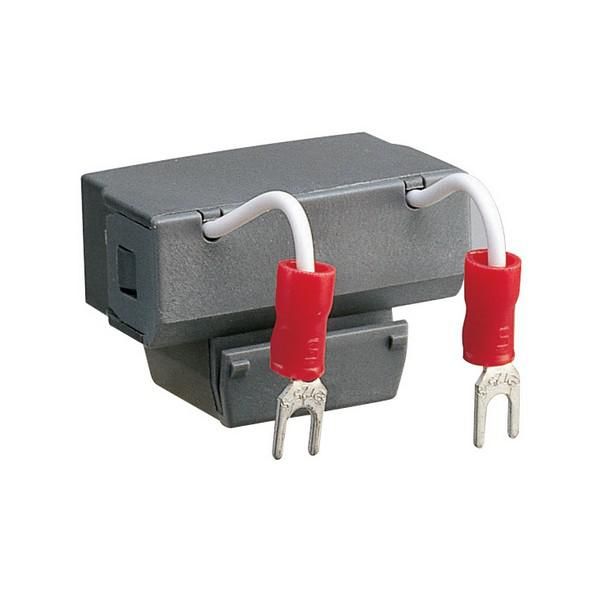

Ограничитель перенапряжения US-11 AC/DC 24~48V для контакторов Metasol MC-6a~150a - 83611634007 LSIS

Ограничитель перенапряжения US-11 AC/DC 24~48В MC-6a~150a предназначен для защиты контакторов LS Electric и других устройств типа MC-6a–150a от импульсных скачков напряжения в цепях постоянного и переменного тока. Устройство устанавливается непосредственно на контактный механизм, снижая риск повреждения катушки и контактов из-за коммутационных перенапряжений.

Назначение и область применения

Ограничитель перенапряжения US-11 AC/DC 24~48В MC-6a~150a защищает электромагнитные катушки контакторов от высоковольтных импульсов, возникающих при отключении нагрузки. Особенно актуально в системах с индуктивными нагрузками - например, в промышленной автоматике, где часто используются двигатели, насосы, клапаны и другие устройства с обмотками.

Технические характеристики

• Номинальное напряжение: 48 В (работает в диапазоне 24–48 В постоянного и переменного тока)
• Защитное напряжение: до 120 В - уровень, до которого устройство ограничивает выбросы
• Тип изделия: ограничитель перенапряжений (не предохранитель, не фильтр)
• Способ монтажа: установка непосредственно на корпус контактора
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначено для работы во влажной среде или на открытом воздухе

Совместимость и монтаж

Ограничитель перенапряжения US-11 AC/DC 24~48В MC-6a~150a совместим с контактными аппаратами типоразмеров MC-6A, MC-9A, MC-12A, MC-18A, MC-25A, MC-32A, MC-40A, MC-50A, MC-65A, MC-80A, MC-100A, MC-125A, MC-150A от LS Electric. Монтаж выполняется путём фиксации на верхней части корпуса контактора - специальные крепления позволяют установить устройство без инструментов. Подключение внутреннее, внешние провода не требуются. После установки не требуется регулировка.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для компонентов управления в промышленных системах. Применяется в соответствии с IEC 60947-4-1. Напряжение ограничения 120 В находится в безопасном диапазоне для изоляции катушек контакторов, что исключает пробой обмоток при нормальных условиях эксплуатации.

Преимущества

• Устраняет причину частых отказов контакторов - перенапряжения при отключении
• Не требует внешних соединений - всё встроено в конструкцию
• Работает как в цепях переменного, так и постоянного тока
• Имеет долгий срок службы благодаря отсутствию механических элементов
• Замена не нужна при обычных условиях - служит весь срок эксплуатации контактора

Ограничения применения

• Не применяется для напряжений выше 48 В - при 60 В и более возможен выход из строя
• Не защищает от длительных перегрузок или замыканий - только от кратковременных импульсов
• IP20 не допускает использование в помещениях с повышенной влажностью, пылью или на улице
• Не совместим с контактными аппаратами других серий, кроме MC-6a~150a

Примеры использования

• Автоматизация производства: защита катушек контакторов на конвейерах
• Гидравлические системы: управление электромагнитными клапанами
• Системы вентиляции: отключение вентиляторов с индуктивной нагрузкой
• Электрооборудование в цехах: применение с LS Electric MC-100A и аналогичными моделями

Практические советы

• Перед установкой проверьте, чтобы контактор был именно типоразмера MC-6a~150a - иначе ограничитель не зафиксируется
• Не используйте с другими брендами, даже если они выглядят одинаково - габариты и расположение клемм могут отличаться
• При замене контактора всегда удаляйте старый ограничитель - он не рассчитан на многократную установку
• Если система работает на 24 В постоянного тока - устройство будет работать эффективнее, чем на 48 В переменного
• Если контактор часто отключается (более 10 раз в минуту), наличие этого ограничителя значительно продлит его жизнь
