Окно герметичное 12 модулей IP67 PROxima | ak-g-12 EKF

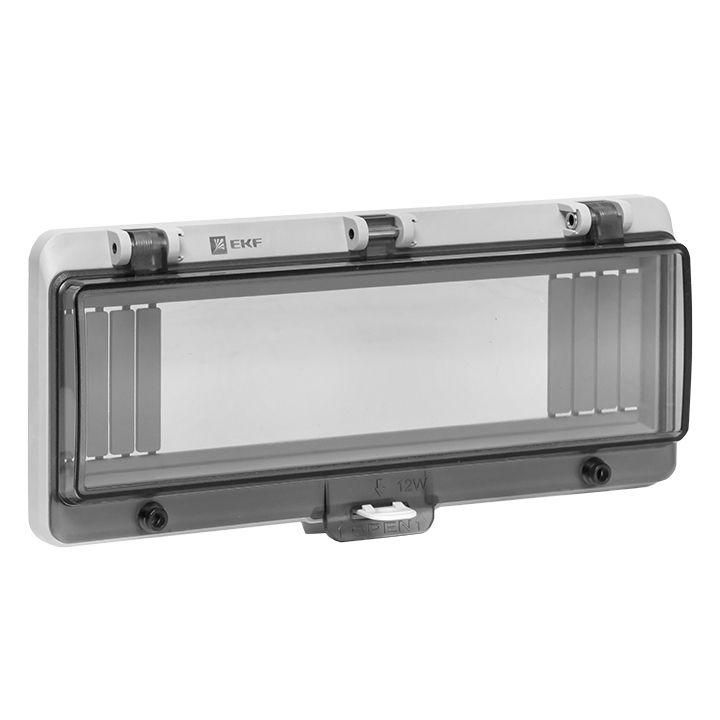

Окно герметичное 12 модулей IP67 от EKF (артикул ak-g-12) — это прозрачная крышка для электротехнических шкафов, обеспечивающая доступ к модульному оборудованию без снижения степени защиты IP67. Подходит для монтажа в щитах с DIN-рейкой, где требуется контроль состояния приборов и возможность пломбирования.

Назначение и область применения

Окно герметичное 12 модулей IP67 используется для установки на электрощиты и распределительные шкафы, чтобы обеспечить визуальный контроль за работой модульных устройств — автоматических выключателей, УЗО, счетчиков, реле и других приборов. Прозрачная крышка позволяет наблюдать за положением контактов, индикацией и состоянием оборудования без вскрытия шкафа. Особые элементы на крышке позволяют опломбировать окно, что делает его подходящим для установки приборов учёта электроэнергии.

Технические характеристики

• Степень защиты: IP67 — полная защита от пыли и временного погружения в воду до 1 метра на 30 минут;
• Материал корпуса: прочный пластик, устойчивый к механическим воздействиям и химическим средам;
• Количество модулей: 12 (соответствует стандартному шагу DIN-рейки 17,5 мм);
• Гарантийный срок: 60 месяцев (5 лет);
• В комплекте: скобы для фиксации DIN-рейки, сама DIN-рейка, крепёжные винты.

Совместимость и монтаж

Окно герметичное 12 модулей IP67 совместимо со всеми типами шкафов, имеющими стандартную толщину стенки от 2 мм. Монтируется на предварительно подготовленное отверстие в передней панели шкафа. Крепление осуществляется через четыре точки с помощью винтов, входящих в комплект. DIN-рейка уже установлена внутри окна — её не нужно монтировать отдельно.

При монтаже на тонкие металлические панели (менее 2 мм) необходимо использовать дополнительно шайбу EPDM 6,3×16 мм EKF (артикул shkr6,3х16) — она предотвращает деформацию пластика и сохраняет герметичность.

Безопасность и стандарты

Окно соответствует требованиям IP67 по ГОСТ 14254, что гарантирует надёжную защиту внутреннего оборудования от внешних факторов. Конструкция исключает попадание пыли и влаги даже в условиях повышенной влажности, пыльных цехов или на открытых площадках. Возможность пломбирования соответствует нормам для приборов учёта энергоресурсов.

Преимущества

• Не требует вскрытия шкафа для проверки работы оборудования — экономит время при обслуживании;
• Удобная прозрачная крышка — хорошо видны индикаторы, переключатели и световые сигналы;
• Интегрированная DIN-рейка и крепёж в комплекте — минимум дополнительных деталей;
• Высокий класс защиты IP67 — подходит для агрессивных сред: производства, улицы, подвалы, насосные станции;
• Пломбируемая конструкция — допущено для установки коммерческих счётчиков.

Ограничения применения

• Не предназначен для установки на поверхности толще 2 мм без использования дополнительной шайбы EPDM — риск повреждения корпуса и потери герметичности;
• Не рассчитан на постоянное погружение в воду — IP67 допускает лишь временное воздействие;
• Не следует применять в зонах с высоким уровнем ультрафиолетового излучения без дополнительной защиты — долгосрочное воздействие UV может изменить прозрачность пластика;
• Работает только с модульными устройствами шириной 17,5 мм — не подходит для крупногабаритного оборудования.

Примеры использования

• Электрощиты на производстве — контроль состояния автоматики на конвейерах;
• Щиты освещения на улице — наблюдение за работой реле времени и датчиков движения;
• Аппаратные комнаты ЖКХ — установка пломбируемых счётчиков электроэнергии;
• Шкафы управления насосными станциями — защита от влаги и пыли с возможностью быстрой диагностики.

Практические советы

• Перед монтажом проверьте толщину панели шкафа — если меньше 2 мм, обязательно используйте шайбу EPDM (артикул shkr6,3х16);
• Не затягивайте винты слишком сильно — это может треснуть пластиковую раму;
• При замене приборов на DIN-рейке не снимайте окно — достаточно открутить нужные устройства;
• Для длительной эксплуатации вне помещений рекомендуется периодически протирать крышку мягкой тканью — это сохранит чёткость видимости;
• Окно герметичное 12 модулей IP67 от EKF (активный артикул ak-g-12) — лучший выбор для проектов, где важны надёжность, пломбировка и соответствие нормам.
