Окно герметичное 8 модулей IP67 PROxima | ak-g-8 EKF

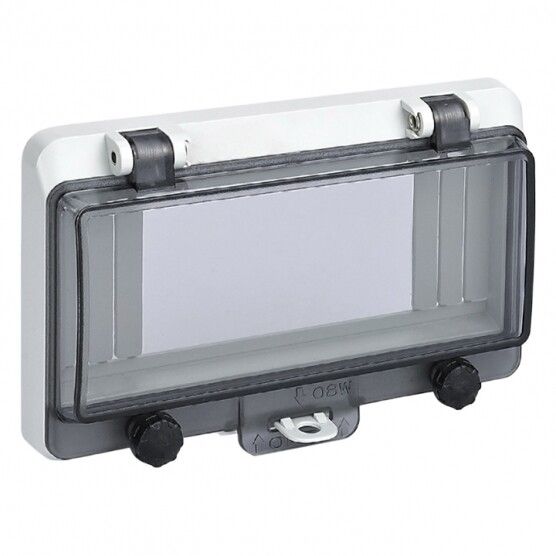

Окно герметичное 8 модулей IP67 от EKF (артикул ak-g-8) — это прозрачная крышка для электротехнических шкафов, обеспечивающая доступ к модульному оборудованию без снижения степени защиты IP67. Подходит для монтажа в щитах с DIN-рейкой, где требуется контроль состояния приборов и возможность пломбирования.

Назначение и область применения

Окно герметичное 8 модулей IP67 используется для установки на переднюю панель электрощитов и распределительных шкафов. Его задача — обеспечить визуальный контроль над установленными внутри модулями: автоматическими выключателями, УЗО, счетчиками, реле и другими устройствами, не нарушая герметичность корпуса. Применяется там, где важна защита от пыли и воды, например — на производстве, в подземных коллекторах, на улице или в помещениях с повышенной влажностью.

Технические характеристики

• Степень защиты: IP67 — полностью герметичная конструкция, исключающая попадание пыли и допускающая временное погружение в воду до 1 метра на 30 минут;
• Материал корпуса: прочный пластик, устойчивый к механическим воздействиям и химическим средам;
• Количество модулей: 8 (соответствует ширине 144 мм по стандарту DIN);
• Гарантийный срок: 5 лет (60 месяцев) от производителя EKF;
• В комплекте: прозрачная крышка, две скобы для фиксации DIN-рейки, сама DIN-рейка и крепежные винты.

Совместимость и монтаж

Окно герметичное 8 модулей IP67 совместимо со всеми стандартными шкафами и щитами, имеющими прямоугольное отверстие под 8 модулей (144 мм). Монтируется путём закрепления на стенке шкафа с помощью винтов, входящих в комплект. Для обеспечения герметичности необходимо соблюдать толщину материала панели: минимум 2 мм. При меньшей толщине — обязательно используйте шайбу EPDM (артикул shkr6,3х16), чтобы избежать деформации корпуса и потери защиты.

Безопасность и стандарты

Изделие соответствует требованиям к герметизации электрооборудования по классу IP67, что позволяет применять его в условиях, требующих высокой степени защиты. Возможность опломбирования крышки делает её подходящей для установки учётных приборов, соответствующих нормам энергонадзора.

Преимущества

• Прозрачная крышка даёт возможность контролировать состояние оборудования без вскрытия шкафа;
• Удобная система крепления с предустановленной DIN-рейкой ускоряет сборку;
• Защита IP67 сохраняется даже после многократного открывания/закрывания;
• Функциональная пломбируемость — позволяет выполнять работы по поверке и опечатыванию приборов учёта;
• Высокий гарантийный срок — 5 лет — свидетельствует о долговечности материалов.

Ограничения применения

• Не предназначен для установки на металлические панели толще 2 мм без дополнительной прокладки — риск перетяжки винтов и трещин в пластике;
• Не рассчитан на постоянное погружение в жидкости — IP67 допускает лишь кратковременное воздействие воды;
• Не следует использовать в зонах с агрессивными химическими парами без проверки совместимости пластика с конкретной средой;
• Работает только с модульным оборудованием, соответствующим стандарту DIN 43880 (ширина 18 мм на один модуль).

Примеры использования

• Щиты управления насосными станциями в канализационных коллекторах;
• Распределительные пункты на объектах ЖКХ с открытой установкой;
• Шкафы автоматики на конвейерах пищевых производств;
• Электроустановки наружного освещения с учётом погодных условий;
• Аппаратные комнаты с обязательной пломбировкой счётчиков электроэнергии.

Практические советы

• Перед монтажом проверьте толщину панели шкафа — если меньше 2 мм, обязательно установите шайбу EPDM (артикул shkr6,3х16) под каждый винт;
• Не затягивайте винты слишком сильно — достаточно легкого усилия, чтобы плотно прилегла крышка без деформаций;
• При использовании в условиях частых температурных перепадов — убедитесь, что внутренние устройства не нагреваются выше допустимого уровня, так как тепло может вызвать запотевание прозрачной части;
• Для обслуживания — просто открутите винты, снимите крышку, выполните работу и верните всё на место; пломба остаётся целой, если не нарушена её целостность;
• Окно герметичное 8 модулей IP67 от EKF (ak-g-8) — часть серии PROxima, поэтому легко заменяется аналогичными изделиями этой же линейки.
