Окно герметичное 16 модулей IP67 PROxima|ak-g-16|EKF

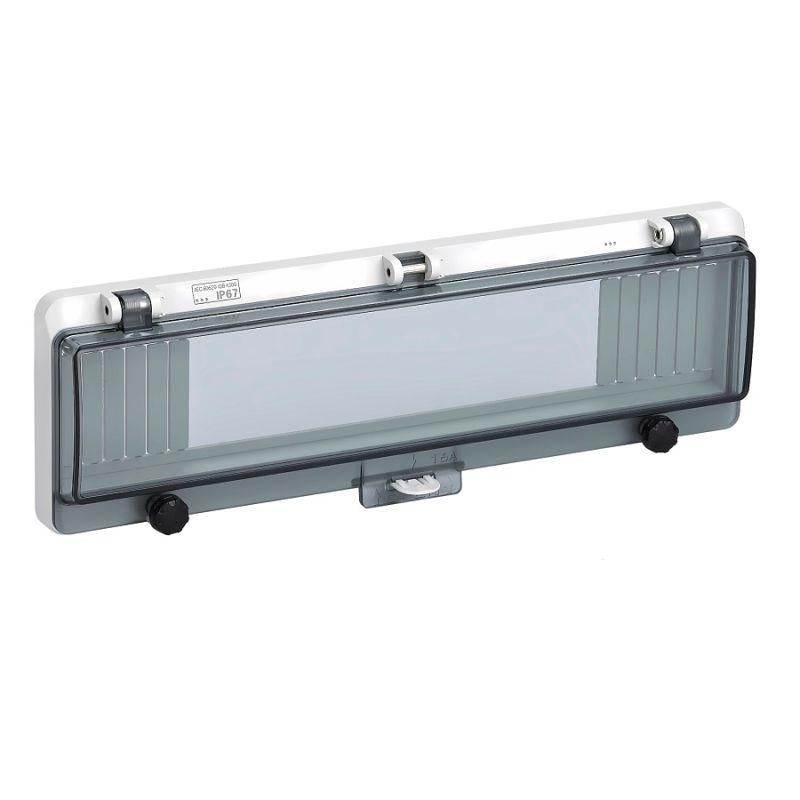

Окно герметичное 16 модулей IP67 от EKF (артикул ak-g-16) - это прозрачная крышка для электротехнических шкафов, обеспечивающая доступ к модульному оборудованию без снижения степени защиты корпуса. Подходит для установки в щитах с DIN-рейкой, где требуется контроль состояния приборов и возможность пломбирования.

Назначение и область применения

Окно герметичное 16 модулей IP67 используется для закрытия передней части электрощитов и распределительных шкафов, где установлены модульные устройства: автоматы, УЗО, счетчики, реле, контакторы. Прозрачная крышка позволяет визуально контролировать положение переключателей, индикацию работы оборудования и состояние приборов учёта без вскрытия шкафа. Особенно актуально для объектов, требующих пломбировки - например, жилые дома, коммунальные сети, промышленные объекты с обязательным учетом энергоресурсов.

Технические характеристики

• Тип изделия: окно герметичное
• Степень защиты: IP67 - полная защита от пыли и временного погружения в воду до 1 метра на 30 минут
• Материал корпуса: прочный пластик, устойчивый к механическим воздействиям и химическим средам
• Размер: рассчитано на 16 модулей (стандартный шаг 17,5 мм)
• Комплектация: крышка, две скобы для фиксации DIN-рейки, сама DIN-рейка длиной ~280 мм, комплект крепежных винтов

Совместимость и монтаж

Окно герметичное 16 модулей IP67 совместимо со всеми стандартными шкафами и щитами, имеющими раму для установки крышки с креплением на винты. Монтируется на поверхность толщиной от 2 мм. Для установки на более тонкие стенки (менее 2 мм) необходимо использовать дополнительно шайбу EPDM 6,3×16 мм EKF (артикул shkr6,3х16) - она предотвращает деформацию пластика и сохраняет герметичность.

Установка выполняется в несколько этапов:

1. Фиксируйте DIN-рейку с помощью приложенных скоб внутри шкафа.
2. Разместите оборудование на рейке.
3. Приложите окно к лицевой стороне шкафа, выровняйте по краям.
4. Закрутите винты равномерно, не перетягивая - чтобы не треснул пластик.
5. При необходимости - запечатайте специальной пломбой через предусмотренные отверстия на крышке.

Безопасность и стандарты

Окно соответствует требованиям IP67 по ГОСТ 14254, обеспечивает безопасную работу в условиях повышенной влажности, пыли, агрессивной среды. Крышка не проводит ток, не нагревается при нормальном режиме эксплуатации. Пломбируемая конструкция позволяет соблюдать требования Росэнергонадзора и других регулирующих органов при установке приборов учёта электроэнергии.

Преимущества

• Не требует вскрытия шкафа для проверки состояния оборудования - экономит время при обслуживании
• Герметичность сохраняется даже после многократного открывания/закрывания (при правильной установке)
• Интегрированная DIN-рейка в комплекте - исключает необходимость докупать её отдельно
• Позволяет применять пломбы - важно для законного учета потребления энергии
• Пластиковый корпус не ржавеет, не корродирует, долговечен в агрессивных средах

Ограничения применения

• Не предназначен для установки на поверхности толще 2 мм без использования шайбы EPDM - риск повреждения корпуса и потери герметичности
• Не следует использовать в условиях постоянного погружения в воду - IP67 допускает лишь временное погружение
• Не подходит для высокотемпературных зон (более +60C длительно) - материал теряет прочность
• Не заменяет полноценную дверцу шкафа - не обеспечивает механическую защиту от ударов и вандализма

Примеры использования

• Электрощиты в подъездах многоэтажек - для контроля счетчиков и автоматов без вскрытия
• Щитовые комнаты на заводах - быстрый осмотр состояния реле и контакторов
• Аварийные системы освещения - надежная защита от пыли и влаги в цехах
• Уличные распределительные пункты - когда нужен обзор приборов, но нельзя нарушать герметичность

Практические советы

• Перед монтажом проверьте толщину стенки шкафа - если меньше 2 мм, обязательно используйте шайбу EPDM EKF (shkr6,3х16)
• Затягивайте винты по диагонали, равномерно - так избежите перекоса и трещин в пластике
• Пломбируйте окно сразу после сборки - проще сделать это до подключения питания
• Не применяйте металлические инструменты для открытия - они могут поцарапать прозрачную часть и снизить видимость
• При частых проверках - периодически проверяйте плотность прилегания крышки и целостность уплотнителей
