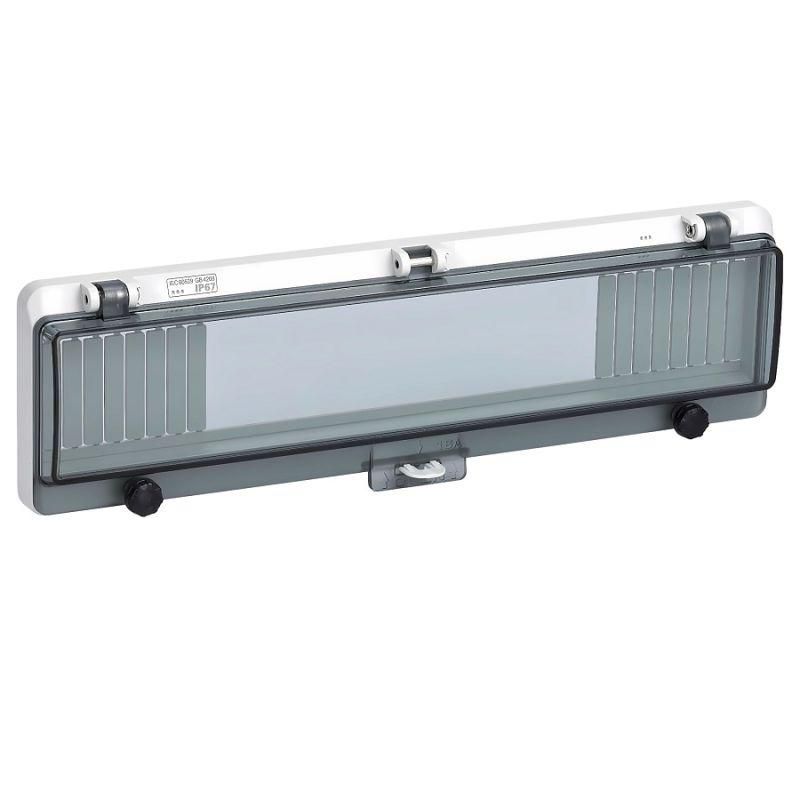

Окно герметичное 18 модулей IP67 от EKF (артикул ak-g-18) - это прозрачная крышка для электротехнических шкафов, обеспечивающая доступ к модульному оборудованию без снижения степени защиты корпуса до IP67. Подходит для монтажа в щитах с DIN-рейкой, где требуется контроль состояния приборов и возможность пломбировки.

Назначение и область применения

Окно герметичное 18 модулей IP67 используется для установки на электрощиты и распределительные шкафы, чтобы обеспечить визуальный контроль над установленными внутри устройствами - автоматическими выключателями, УЗО, счетчиками, реле и другими модульными приборами. Сохраняет целостность защиты корпуса до уровня IP67, предотвращая попадание пыли и воды. Применяется в условиях повышенной влажности, на открытых площадках, в промышленных цехах, насосных станциях, на объектах ЖКХ и энергетики.

Технические характеристики

• Количество модулей: 18 (соответствует стандартному шагу DIN-рейки 17,5 мм)
• Степень защиты: IP67 - полная защита от пыли и временного погружения в воду до 1 метра на 30 минут
• Материал крышки: прозрачный поликарбонат - ударопрочный, устойчивый к УФ-излучению
• Крепление: через отверстия по периметру с использованием саморезов
• В комплекте: скобы для фиксации DIN-рейки, DIN-рейка 35 мм, крепежные винты
• Возможность пломбирования: специальные выступы на крышке позволяют установить пломбы для учётных приборов

Совместимость и монтаж

Окно герметичное 18 модулей IP67 совместимо со всеми стандартными шкафами и щитами, имеющими прямоугольную лицевую панель подходящего размера. Для монтажа необходимо:

• Вырезать в передней стенке шкафа проём по габаритам окна (не указываются - ориентируйтесь по физическим размерам изделия)
• Установить скобы и DIN-рейку с помощью входящих в комплект крепежа
• Зафиксировать само окно саморезами через отверстия по контуру

Важно: при монтаже на металлические или пластиковые панели толщиной менее 2 мм обязательно используйте шайбу EPDM 6,3×16 мм EKF (артикул shkr6,3х16) - она предотвратит деформацию материала и потерю герметичности.

Безопасность и стандарты

Окно соответствует требованиям к герметизации электрооборудования по ГОСТ Р МЭК 60529 (IP67). Прозрачная крышка изготовлена из материалов, не поддерживающих горение, и не содержит опасных веществ. Пломбируемая конструкция позволяет соблюдать нормы законодательства РФ при установке приборов учёта электроэнергии.

Преимущества

• Не требует вскрытия шкафа для проверки работы оборудования - экономит время при обслуживании
• Обеспечивает долговременную герметичность даже в агрессивных средах
• Интегрированная DIN-рейка и скобы исключают необходимость докупать крепёж
• Позволяет применять пломбы - важно для коммунальных и энергетических организаций
• Ударопрочная конструкция снижает риск повреждений при транспортировке и эксплуатации

Ограничения применения

• Не предназначен для установки на поверхности тоньше 2 мм без дополнительной шайбы EPDM
• Не рассчитан на постоянное погружение в воду - IP67 допускает лишь временное воздействие
• Не следует использовать в зонах с высоким уровнем механических нагрузок (например, там, где возможны удары инструментом)
• Работает только с модульным оборудованием, установленным на DIN-рейке; не подходит для крупногабаритного оборудования вне рейки

Примеры использования

• Щиты управления насосными станциями - видно состояние реле давления и термореле без открывания шкафа
• Распределительные пункты на улице - защита от дождя и пыли при необходимости осмотра счётчиков
• Производственные линии - быстрая диагностика аварийных отключений по световым индикаторам
• Жилые дома - установка в подъездных щитах с пломбировкой для Энергонадзора

Практические советы

• Перед монтажом проверьте толщину панели шкафа - если меньше 2 мм, закажите шайбу EPDM EKF (shkr6,3х16) дополнительно
• Не затягивайте крепёж слишком сильно - это может треснуть поликарбонат
• При замене окна на уже смонтированном шкафе - снимите старую пломбу, затем установите новую после проверки внутреннего оборудования
• Очищайте прозрачную крышку мягкой тканью - жесткие щётки и растворители могут поцарапать поверхность
• Окно герметичное 18 модулей IP67 от EKF (активный артикул ak-g-18) - лучший выбор для проектов, где важны одновременно доступ, безопасность и соответствие регламентам
