Окно герметичное 4 модуля IP67 PROxima | ak-g-4 EKF

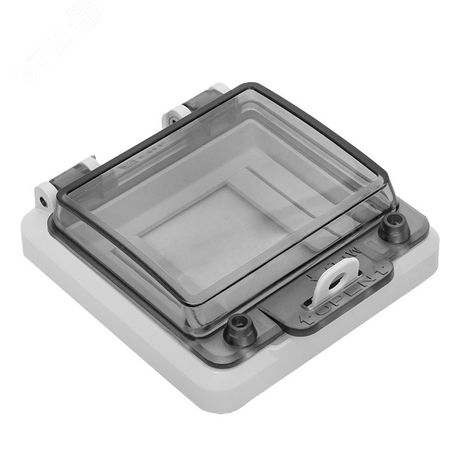

Окно герметичное 4 модуля IP67 от EKF (артикул ak-g-4) — это прозрачная крышка для электротехнических шкафов, обеспечивающая доступ к модульному оборудованию при сохранении степени защиты IP67. Подходит для установки на щиты с DIN-рейкой, где требуется контроль состояния приборов без вскрытия корпуса.

Назначение и область применения

Окно герметичное 4 модуля IP67 используется для мониторинга работы модульного оборудования внутри электрощитов: автоматических выключателей, УЗО, реле, счетчиков и индикационных приборов. Прозрачная крышка позволяет визуально контролировать положение контактов, состояние индикаторов и наличие аварийных сигналов, не открывая шкаф. Это особенно важно в условиях, где запрещено вскрытие корпуса — например, при пломбировании учётных приборов.

Технические характеристики

• Степень защиты: IP67 — полная защита от пыли и временное погружение в воду до 1 метра на 30 минут;
• Материал корпуса: прочный пластик, устойчивый к механическим воздействиям и химическим средам;
• Размер: рассчитано на четыре модуля шириной 17,5 мм каждый (итого 70 мм);
• Гарантийный срок: 60 месяцев (5 лет) от производителя EKF;
• В комплекте: скобы для крепления DIN-рейки, сама DIN-рейка и крепёжные винты.

Совместимость и монтаж

Окно герметичное 4 модуля IP67 совместимо со всеми стандартными шкафами и щитами, имеющими монтажную поверхность толщиной от 2 мм. Крепление осуществляется через предварительно просверленные отверстия с помощью винтов, входящих в комплект. Для обеспечения герметичности необходимо плотно затянуть винты, равномерно распределяя нагрузку.

При монтаже на тонкие металлические панели (менее 2 мм) обязательно используйте шайбу EPDM 6,3×16 мм EKF (артикул shkr6,3х16) — она предотвращает деформацию пластика и потерю герметичности. Шайба продается отдельно.

Безопасность и стандарты

Окно соответствует требованиям к герметизации электрооборудования согласно ГОСТ Р МЭК 60529. Степень защиты IP67 гарантирует безопасную работу в условиях повышенной влажности, пыли, а также в помещениях с регулярной мойкой (например, пищевые производства, объекты ЖКХ, промышленные цеха).

Преимущества

• Удобство обслуживания — проверка состояния приборов без вскрытия шкафа;
• Возможность пломбирования — специальные выступы на крышке позволяют фиксировать пломбы, необходимые для учётных приборов;
• Целостность защиты — сохраняет класс IP67 даже после многократного осмотра;
• Комплектация — всё необходимое для монтажа уже в коробке: рейка, скобы, винты.

Ограничения применения

• Не предназначен для установки на поверхности толще 2 мм без использования уплотнительной шайбы — риск повреждения пластика и потери герметичности;
• Не рассчитан на постоянное погружение в жидкости — IP67 допускает лишь временный контакт с водой;
• Не следует применять в зонах с высоким уровнем UV-излучения или агрессивными химическими парами — материал пластиковый, хотя и устойчивый, имеет ограниченную химическую стойкость.

Примеры использования

• Щиты управления насосными станциями — контроль работы реле давления и терморегуляторов;
• Промышленные панели на конвейерах — наблюдение за состоянием автоматических выключателей;
• Жилые дома и офисы — установка на этажные щиты с пломбируемыми счётчиками;
• Объекты с частой влажной уборкой — кафе, больницы, лаборатории.

Практические советы

• Перед монтажом проверьте толщину стенки шкафа — если меньше 2 мм, закажите шайбу EPDM EKF (shkr6,3х16) заранее;
• Не перетягивайте винты — это может треснуть пластиковую раму; затягивайте до упора, но без усилия;
• Избегайте попадания острых предметов на поверхность окна — царапины снижают видимость и долговечность;
• При замене старых окон — убедитесь, что новое окно ak-g-4 точно соответствует по габаритам и количеству модулей;
• Для длительной эксплуатации в пыльных средах периодически протирайте прозрачную часть мягкой тканью — это сохранит чёткость обзора.
