Окно герметичное 6 модулей IP67 PROxima|ak-g-6|EKF

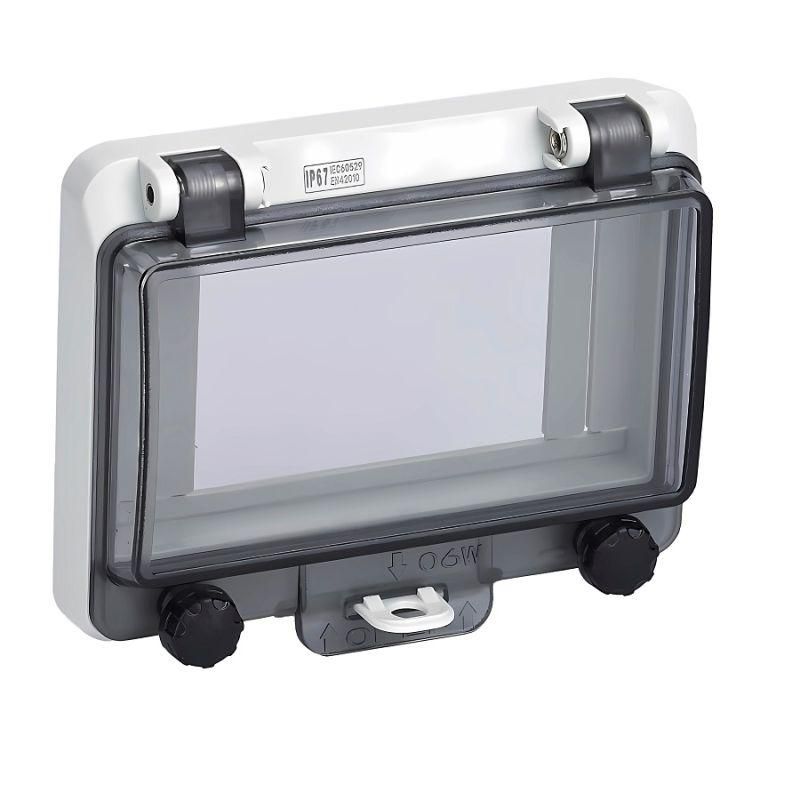

Окно герметичное 6 модулей IP67 PROxima от EKF (артикул ak-g-6) - это прозрачная крышка для электротехнических шкафов, обеспечивающая доступ к внутреннему оборудованию без снижения степени защиты IP67. Подходит для монтажа в щитах с модульной автоматикой, счетчиками и аппаратурой управления.

Назначение и область применения

Окно герметичное 6 модулей IP67 PROxima используется для установки на переднюю панель электрощитов и распределительных шкафов. Его основная задача - обеспечить визуальный контроль над установленными внутри устройствами: автоматическими выключателями, реле, счетчиками электроэнергии и другими модульными элементами. Герметичная конструкция позволяет сохранить класс защиты IP67 всего шкафа даже после установки окна. Применяется в условиях повышенной запыленности, влажности, на открытых площадках, в промышленных цехах, насосных станциях и на объектах ЖКХ.

Технические характеристики

• Степень защиты: IP67 - полная защита от пыли и временного погружения в воду до 1 метра на 30 минут;
• Тип изделия: герметичное окно с прозрачной крышкой;
• Материал корпуса: прочный пластик, устойчивый к УФ-излучению и механическим воздействиям;
• Размер: рассчитано на 6 модулей (стандартная DIN-рейка);
• Комплектация: крышка окна, две скобы для фиксации DIN-рейки, сама DIN-рейка, крепежные винты.

Совместимость и монтаж

Окно герметичное 6 модулей IP67 PROxima совместимо со всеми типами металлических и пластиковых шкафов, имеющими плоскую поверхность толщиной от 2 мм. Монтируется с помощью винтов, входящих в комплект. Для установки на тонкие стенки (менее 2 мм) требуется дополнительно приобрести шайбу EPDM 6,3×16 мм EKF (артикул shkr6,3х16) - она предотвращает деформацию пластика и сохраняет герметичность. Крышка имеет специальные выступы для опломбирования - это важно при использовании с учётными приборами, требующими пломбы энергонадзора.

Безопасность и стандарты

Изделие соответствует требованиям к герметизации электротехнических шкафов по международному стандарту IEC 60529. Степень защиты IP67 гарантирует безопасную работу в средах с высокой влажностью, брызгами воды, пылью и агрессивными частицами. Нет открытых проводящих частей - исключен контакт с токоведущими элементами при закрытом окне.

Преимущества

• Не требует вскрытия шкафа для проверки состояния оборудования - экономит время при обслуживании;
• Удобно для инспекций и аудита - можно легко проверить положение переключателей и показания приборов;
• Поддерживает целостность системы защиты IP67 - не снижает уровень безопасности шкафа;
• Встроенные места для пломбирования - подходят для установки государственных и коммерческих счётчиков;
• Готовый комплект крепежа - не нужно докупать дополнительные детали для базовой установки.

Ограничения применения

• Не предназначен для установки на поверхности толще 2 мм без использования шайбы EPDM - риск повреждения корпуса и потери герметичности;
• Не следует применять в условиях постоянного погружения в воду - IP67 допускает лишь временное погружение;
• Не работает как замена двери шкафа - не обеспечивает полноценную механическую защиту от ударов или попыток взлома;
• Не рекомендовано использование в средах с агрессивными химикатами (например, растворители, кислоты) - материал пластиковый, не устойчив ко всем видам химического воздействия.

Примеры использования

• Щиты управления насосными станциями - вода, пыль, вибрация - окно остаётся прозрачным и герметичным;
• Электрощиты на производстве - удобно контролировать состояние автоматических выключателей без открывания шкафа;
• Аварийные осветительные щиты - быстрая диагностика работы светильников и реле;
• Шкафы с электросчетчиками - возможность опломбировать окно вместо двери, соблюдая нормы энергонадзора.

Практические советы

• Перед монтажом проверьте толщину стенки шкафа - если меньше 2 мм, обязательно используйте шайбу EPDM (art. shkr6,3х16);
• Затягивайте винты равномерно, не переусердствуйте - перегрузка может треснуть пластиковую раму;
• При необходимости замены окна - демонтируйте его полностью, чтобы не повредить уплотнительные кромки;
• Часто протирайте прозрачную часть мягкой тканью - грязь и капли воды могут затруднять обзор;
• Проверяйте наличие пломб перед каждым техобслуживанием - особенно на объектах с обязательным учётом энергоресурсов.
