Окно герметичное 2 модуля IP67 PROxima|ak-g-2|EKF

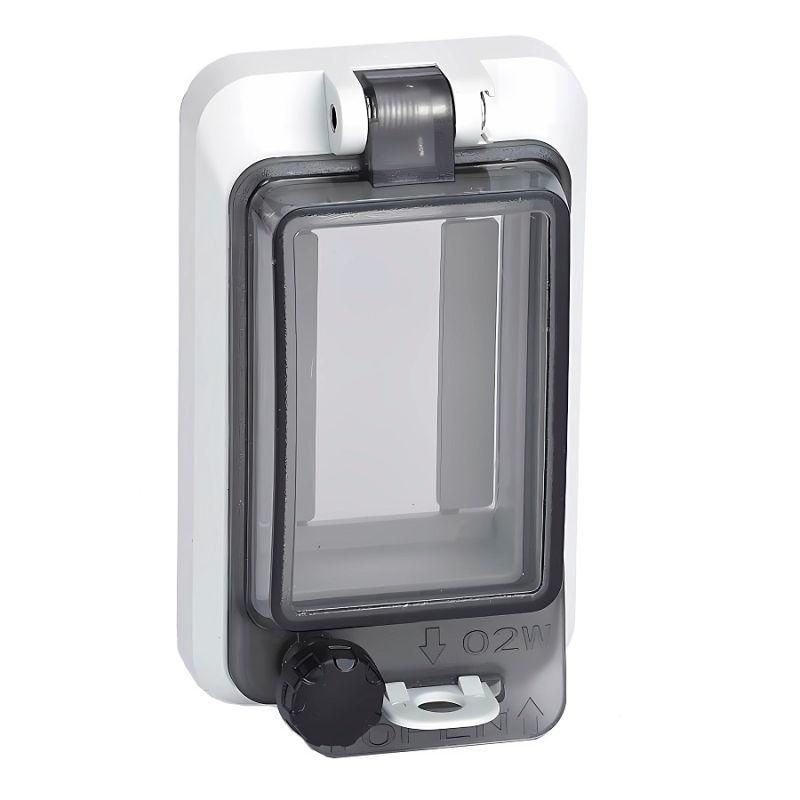

Окно герметичное 2 модуля IP67 от EKF (артикул ak-g-2) - это прозрачная крышка для электротехнических шкафов, обеспечивающая доступ к модульному оборудованию без снижения степени защиты корпуса до IP67. Подходит для монтажа в щитах с DIN-рейкой, где требуется контроль состояния приборов без вскрытия корпуса.

Назначение и область применения

Окно герметичное 2 модуля IP67 используется для установки на переднюю панель электрощитов, распределительных шкафов и других закрытых корпусов. Его основная задача - обеспечить визуальный контроль над установленными внутри модулями: автоматическими выключателями, реле, счетчиками, контакторами и другими устройствами. Применяется там, где важна целостность защиты от пыли и влаги, например, на производстве, в насосных станциях, на объектах ЖКХ и в условиях повышенной запыленности.

Технические характеристики

• Степень защиты: IP67 - полная защита от пыли и временное погружение в воду до 1 метра на 30 минут;
• Тип изделия: герметичное окно с прозрачной крышкой;
• Материал: прочный пластик, устойчивый к УФ-излучению и механическим воздействиям;
• Размер: рассчитано на два модуля стандартного формата (по 17,5 мм каждый);
• Комплектация: скобы для фиксации DIN-рейки, сама DIN-рейка, крепежные винты.

Совместимость и монтаж

Окно герметичное 2 модуля IP67 совместимо со всеми типами шкафов и щитов, имеющими плоскую поверхность толщиной от 2 мм. Монтируется через предварительно просверленные отверстия с помощью входящих в комплект винтов. Крепление выполняется по периметру окна - плотное прилегание обеспечивает герметичность. DIN-рейка уже встроена в конструкцию, поэтому после установки окна сразу можно фиксировать модульную автоматику.

При монтаже на тонкие стенки (менее 2 мм) обязательно используйте шайбу EPDM 6,3×16 мм EKF (артикул shkr6,3х16) - она предотвращает деформацию пластика и потерю герметичности.

Безопасность и стандарты

Изделие соответствует требованиям к герметизации электрооборудования по классу IP67, что позволяет применять его в средах с высокой влажностью, пылью и возможным периодическим воздействием воды. Возможность опломбирования крышки делает окно подходящим для установки приборов учёта энергии, требующих контроля целостности пломбы.

Преимущества

• Не требует вскрытия шкафа для проверки работы оборудования - экономит время при обслуживании;
• Удобная прозрачная крышка обеспечивает четкий обзор всех модулей;
• Встроенная DIN-рейка исключает необходимость самостоятельного монтажа направляющих;
• Защита IP67 сохраняет уровень безопасности всего шкафа даже после установки окна;
• Элементы для опломбирования позволяют соблюдать нормы контроля учётных приборов.

Ограничения применения

• Не предназначен для установки на поверхности толще 8–10 мм - может не хватить длины винтов;
• Не следует использовать в условиях постоянного давления воды или подводного монтажа - IP67 допускает лишь кратковременное погружение;
• Пластиковая крышка не выдерживает ударных нагрузок - не применяйте в зонах с риском механических повреждений;
• При использовании на тонких металлических панелях (<2 мм) обязательна установка шайбы EPDM - без неё есть риск трещин и протечек.

Примеры использования

• Щиты управления насосными станциями - видно состояние реле и терморегуляторов без открывания;
• Шкафы АВР и систем освещения - оператор контролирует положение автоматических выключателей;
• Объекты ЖКХ с внешней установкой щитов - защита от дождя и пыли сохраняется;
• Производственные линии - удобно наблюдать за работой PLC и датчиков без остановки процесса.

Практические советы

• Перед монтажом проверьте толщину панели шкафа - если меньше 2 мм, закажите шайбу EPDM EKF (shkr6,3х16) заранее;
• Закручивайте винты равномерно, по диагонали, чтобы избежать перекоса и нарушения уплотнения;
• Не используйте силовые инструменты - достаточно ручной отвертки; слишком большой момент может треснуть пластик;
• При замене старого окна удалите все остатки герметика и очистите поверхность - новое окно EKF ak-g-2 будет лучше держать seal;
• Для опломбировки используйте специальные бирки или свинцовые пломбы, которые легко фиксируются на выступах крышки.
