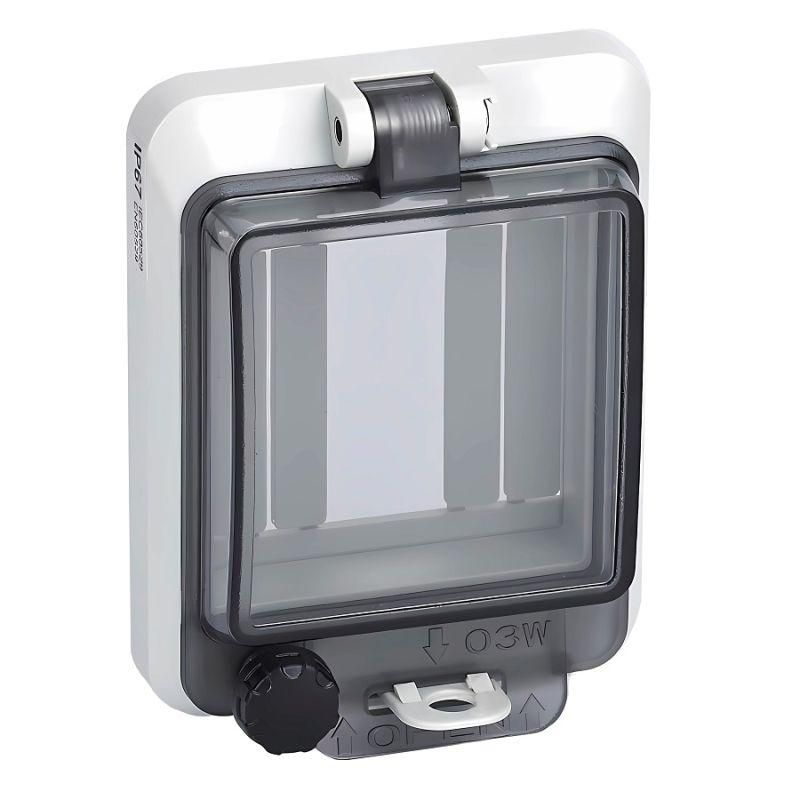

Окно герметичное 3 модуля IP67 PROxima|ak-g-3|EKF

Окно герметичное 3 модуля IP67 от EKF (артикул ak-g-3) - это прозрачная крышка для электротехнических шкафов, обеспечивающая доступ к модульному оборудованию без снижения степени защиты корпуса до IP67. Подходит для установки на щиты с DIN-рейкой, где требуется контроль состояния приборов без вскрытия корпуса.

Назначение и область применения

Окно герметичное 3 модуля IP67 используется для мониторинга работы модульного оборудования внутри электрощитов: автоматических выключателей, УЗО, реле, счетчиков, индикаторов и других устройств. Прозрачная крышка позволяет визуально контролировать положение контактов, состояние индикации и наличие аварийных сигналов, не открывая шкаф. Это особенно важно в условиях, где требуется соблюдение норм безопасности, пломбировка учётных приборов или запрет на несанкционированный доступ.

Технические характеристики

• Степень защиты: IP67 - полная защита от пыли и временное погружение в воду до 1 метра на 30 минут;
• Материал корпуса: прочный пластик, устойчивый к механическим воздействиям и химическим средам;
• Размер: рассчитано на три модуля стандартной ширины (54 мм каждый);
• Комплектация: скобы для крепления на DIN-рейку, сама DIN-рейка длиной 54 мм, крепёжные винты.

Совместимость и монтаж

Окно герметичное 3 модуля IP67 совместимо со всеми типами электротехнических шкафов, оснащённых DIN-рейкой. Монтаж осуществляется путём фиксации скоб на рейку - без сверления. Крышка плотно прилегает к раме шкафа благодаря уплотнителю, обеспечивая герметичность. Для установки на тонкие стенки (менее 2 мм) необходимо применять дополнительную шайбу EPDM (артикул shkr6,3×16) - она предотвращает деформацию пластика и потерю герметичности при затяжке винтов.

Безопасность и стандарты

Изделие соответствует требованиям к герметизации электрооборудования по ГОСТ Р 51318.29–2010 и международному стандарту IEC 60529. Степень защиты IP67 гарантирует безопасную работу в условиях повышенной влажности, пыли, а также в помещениях с регулярной мойкой (например, пищевые производства, автомойки, промышленные цеха).

Преимущества

• Не требует вскрытия шкафа для проверки состояния оборудования - экономит время при обслуживании;
• Поддерживает целостность класса защиты IP67 даже после установки;
• Удобная система пломбировки - позволяет устанавливать учётные приборы в соответствии с требованиями энергонадзора;
• Встроенные скобы и DIN-рейка исключают необходимость докупать крепёж;
• Прозрачный материал не искажает цвет индикации и легко моется.

Ограничения применения

• Не предназначен для установки на поверхности толще 2 мм без использования шайбы EPDM - риск трещин и потери герметичности;
• Не рассчитан на постоянное погружение в жидкости - IP67 допускает лишь кратковременное воздействие воды;
• Не следует использовать в зонах с высокими температурными перепадами выше +60 C - возможна деформация пластика;
• Не заменяет полноценный люк для сервисного обслуживания - внутренние элементы нельзя менять без демонтажа окна.

Примеры использования

• Щиты управления насосными станциями - контроль работы реле давления и терморегуляторов;
• Электрощиты в пищевых цехах - доступ к приборам без нарушения санитарных норм;
• Шкафы АСКУЭ - пломбирование счётчиков электроэнергии с сохранением герметичности;
• Производственные линии - наблюдение за работой пускателей и концевых выключателей;
• Уличные распределительные пункты - защита от пыли и влаги при круглогодичной эксплуатации.

Практические советы

• Перед установкой проверьте толщину стенки шкафа - если меньше 2 мм, обязательно используйте шайбу EPDM (артикул shkr6,3×16).
• Затягивайте винты равномерно, не переусердствуя - избыточный момент может вызвать микротрещины в пластике.
• При использовании в агрессивной среде протирайте окно мягкой тканью с водой - не применяйте растворители и абразивы.
• Пломбируйте окно только через специальные отверстия на крышке - они предусмотрены для этого и не нарушают герметичность.
• Окно герметичное 3 модуля IP67 от EKF (активный артикул ak-g-3) идеально сочетается с сериями PROxima - все компоненты имеют одинаковые габариты и систему крепления.
