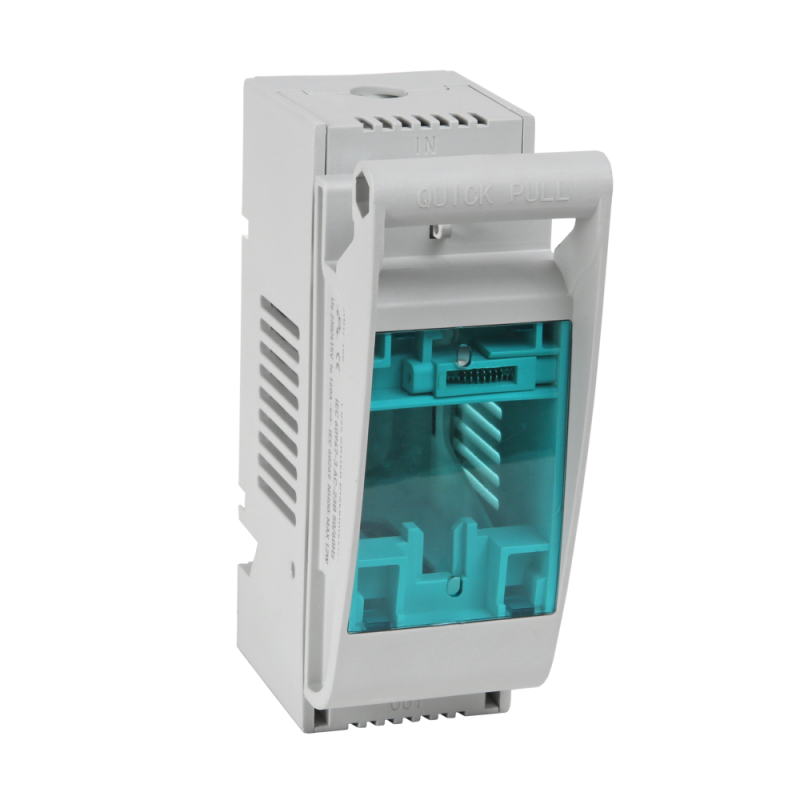

OptiBlock-00-1 1 полюсный предохранитель-выключатель-разъединитель - 337871 КЭАЗ

Предохранитель-выключатель-разъединитель OptiBlock-00-1 1 полюсный от КЭАЗ - комбинированное устройство, сочетающее функции ручного отключения, защиты от коротких замыканий и перегрузок в однофазных цепях до 690 В. Артикул 337871 предназначен для панельной установки и работает совместно с плавкими вставками типа NH00.

Назначение и область применения

OptiBlock-00-1 1 полюсный используется для безопасного отключения электрической цепи вручную, а также для автоматической защиты от сверхтоков - коротких замыканий и длительных перегрузок. Устройство применяется в распределительных щитах, на входе оборудования, в системах управления станков, насосов, конвейеров и других промышленных потребителей переменного тока частотой 50–60 Гц.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 160 А
• Количество полюсов: 1
• Тип предохранителя: ножевой, габарит NH00
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Материал корпуса: термостойкий пластик
• Способ монтажа: панельный, фиксация через отверстия на рамке
• Рукоятка: стационарная, несъемная, с возможностью запирания
• Размещение на шинах: верхнее, совместимо с системами шин
• Количество групп: 1
• НО контакты: отсутствуют - нет вспомогательных контактов для сигнализации

Совместимость и монтаж

OptiBlock-00-1 1 полюсный устанавливается исключительно на панель с помощью болтовых креплений. Для работы требуется плавкая вставка типа NH00 - она вставляется в контактную часть устройства после монтажа. Устройство не имеет DIN-рейки, поэтому не подходит для монтажа на стандартные рейки. Размещение на системе шин допускается только сверху - нижнее расположение не предусмотрено конструкцией. Подключение проводов осуществляется к верхним и нижним зажимам, полярность не важна.

Безопасность и стандарты

OptiBlock-00-1 соответствует требованиям международных норм IEC 60947-3 и IEC 60269-2 для выключателей-разъединителей и ножевых предохранителей. Конструкция обеспечивает видимый разрыв цепи при отключенном положении - это требование безопасности для обслуживания. Отсутствие НО контактов означает, что нельзя использовать устройство для дистанционной сигнализации состояния.

Преимущества

• Объединяет три функции - отключение, изоляция и защита - в одном корпусе, снижает количество элементов в щите
• Высокая механическая прочность корпуса и надежный контактный механизм
• Совместимость с серийными плавкими вставками OptiFuse NH - обеспечивают точную отсечку токов короткого замыкания
• Фиксированный режим монтажа минимизирует риск некорректной установки

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц
• IP20 не защищает от влаги и пыли - не используется во влажных, пыльных или наружных условиях
• Отсутствуют вспомогательные контакты - невозможно подключить сигналы “вкл/выкл” к контроллеру
• Не рассчитан на частые операции включения/отключения - не является аппаратом для частого переключения
• Требуется обязательная установка плавкой вставки NH00; без неё устройство не выполняет защитную функцию

Примеры использования

• Защита одного двигателя мощностью до 110 кВт в промышленном щите
• Входной коммутирующий и защитный элемент для группы освещения 400 В
• Аппарат отключения перед преобразователем частоты в системе конвейера
• Замена старого рубильника + предохранителя в модернизируемом оборудовании

Практические советы

• Перед монтажом проверьте соответствие номинала плавкой вставки (NH00) нагрузке - оптимально выбирать вставку с запасом по току, но не более чем на 20%
• При установке соблюдайте момент затяжки крепежа - переусердствовать нельзя, чтобы не повредить пластиковую основу
• Не используйте вставки другого габарита (например, NH1 или NH2) - они не войдут и не будут работать
• Для удобства обслуживания рекомендуется располагать OptiBlock-00-1 1 полюсный на уровне глаз - так проще визуально определить состояние рычага
• После срабатывания вставки обязательно замените её на новую того же типа - не восстанавливайте и не закорачивайте!
