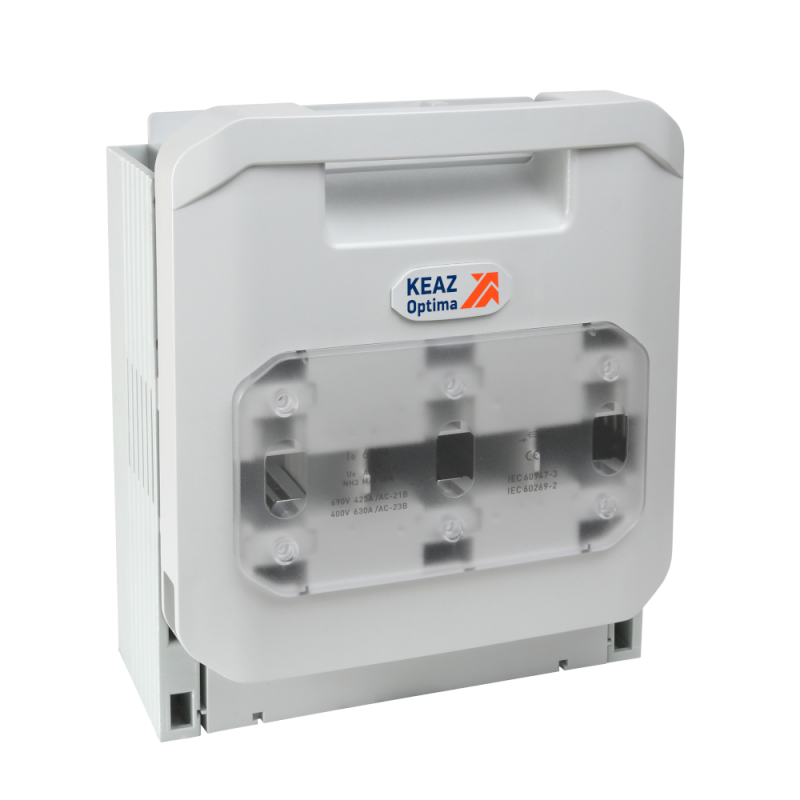

OptiBlock-3-M 3 полюсный предохранитель-выключатель-разъединитель - 337879 КЭАЗ

Предохранитель-выключатель-разъединитель OptiBlock-3-M от КЭАЗ - комбинированное устройство, сочетающее функции ручного отключения, защиты от коротких замыканий и перегрузок в сетях переменного тока до 690 В. Подходит для панельной установки в распределительных щитах промышленного оборудования, где требуется надёжное управление нагрузкой до 630 А.

Назначение и область применения

OptiBlock-3-M используется для безопасного отключения электрической цепи вручную, а также для автоматической защиты от сверхтоков при помощи плавких вставок. Устройство применяется в силовых цепях с частотой 50–60 Гц, например: на входе в станки, конвейеры, насосы, системы вентиляции и другие промышленные потребители. Обеспечивает одновременно функции выключателя, разъединителя и устройства защиты - упрощает схему и снижает количество элементов в щите.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 630 А
• Количество полюсов: 3
• Тип предохранителей: NH3 (ножевые)
• Тип защиты: ножевой предохранитель
• Степень защиты IP20: защищён от доступа пальцев, но не от пыли и воды
• Материал корпуса: пластик
• Способ монтажа: панельный (крепится через отверстия на стенке щита)
• Исполнение рукоятки: стационарная (не снимается, фиксируется в положении “вкл”/“выкл”)
• Размещение на шинах: сверху (для подключения к шинным системам)
• Количество НО контактов: 0 (нет вспомогательных нормально открытых контактов)
• Количество групп: 1 (одна группа контактов на все три полюса)

Совместимость и монтаж

OptiBlock-3-M совместим только с плавкими вставками типа NH3. Для работы необходимо использовать именно эти вставки - другие типы не подходят по габаритам и контактному зазору. Монтаж выполняется на панель с помощью болтов или встроенных креплений; требует свободного места вокруг для открывания рукоятки. Установка на DIN-рейку невозможна - устройство рассчитано исключительно на панельное крепление. Размещение на верхней шине позволяет легко подключить питание, но требует соблюдения правил изоляции и заземления.

Безопасность и стандарты

OptiBlock-3-M соответствует требованиям международных стандартов IEC 60947-3 и IEC 60269-2 для выключателей-разъединителей и ножевых предохранителей. Конструкция обеспечивает механическую блокировку при открытом корпусе - нельзя вставить или извлечь вставку при включенном состоянии. Это предотвращает случайное прикосновение к токоведущим частям во время обслуживания.

Преимущества

• Объединяет три функции в одном устройстве - экономит место в щите и уменьшает число точек отказа
• Высокая коммутационная способность - выдерживает пусковые токи двигателей и импульсы короткого замыкания
• Чёткая визуальная индикация состояния: рукоятка вниз - выключено, вверх - включено
• Поддерживается серия OptiFuse NH - оптимальная пара по надёжности и сроку службы
• Пластиковый корпус устойчив к химическим воздействиям и не проводит ток

Ограничения применения

• Не предназначен для частого включения/выключения - не является аппаратом управления, а лишь средством ручного отключения
• IP20 не допускает использование в сырых, пыльных или наружных условиях
• Отсутствие вспомогательных контактов (НО) - невозможно подключить сигнализацию или блокировки
• Требуется обязательная комплектация вставками OptiFuse NH - без них устройство не работает
• Запрещена установка на DIN-рейку - только панельное крепление

Примеры использования

• Главный ввод питания на промышленный станок с мощностью до 400 кВт
• Защита и отключение группы конвейеров в логистическом комплексе
• Распределительный пункт на заводе с трёхфазными двигателями
• Щитовая автоматизации с центральным отключением при аварии

Практические советы

• Перед установкой проверьте соответствие вставки NH3 и её номинала (например, 500 А, 630 А) - выбирайте с запасом по току, но не более чем на 10%
• При монтаже оставьте минимум 100 мм свободного пространства перед рукояткой для удобного доступа
• Не используйте OptiBlock-3-M как основной выключатель для ежедневного управления - он не рассчитан на частые операции
• При замене вставки всегда отключайте питание и используйте изолирующие инструменты
• Для систем с необходимостью удалённой сигнализации состояния - выбирайте модели с НО контактами, такие как OptiBlock-3-M-NH
