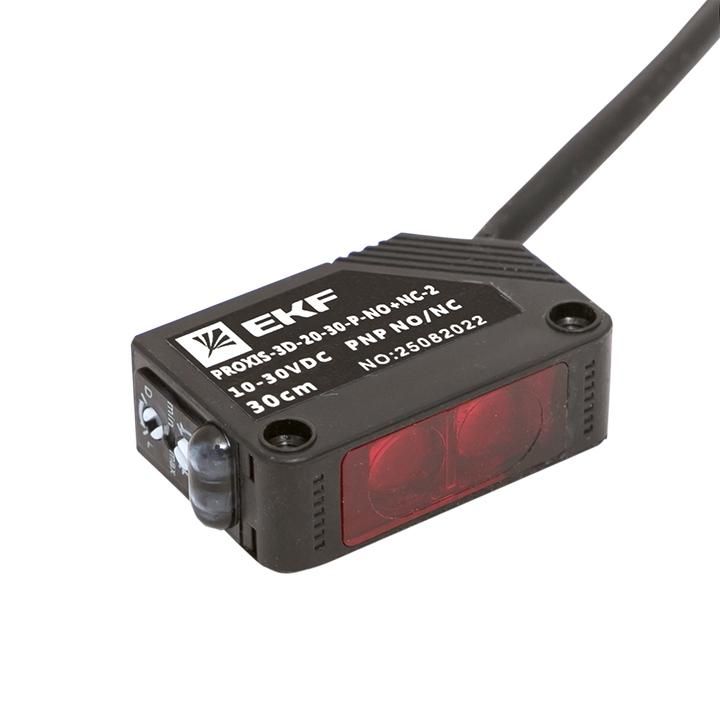

Оптический бесконтактный датчик | PROXIS-3D-20-30-P-NO+NC-2 EKF

Датчик оптический бесконтактный EKF PROxima (артикул proxis-3d-20-30-p-no+nc-2) предназначен для бесконтактного обнаружения предметов на расстоянии до 300 мм. Подходит для автоматизации линий, контроля положения деталей и управления механизмами в условиях пыли и вибраций.

Назначение и область применения

Этот датчик использует инфракрасное излучение для обнаружения объектов за счёт отражённого света - так называемый диффузный тип работы. Он не требует физического контакта с контролируемой поверхностью, что исключает механический износ. Применяется там, где важна надёжность и долговечность: на конвейерах, в упаковочных машинах, системах сортировки, станках с ЧПУ и других устройствах автоматизации.

Технические характеристики

• Тип напряжения: постоянный ток (DC)
• Тип выхода: PNP - высокий уровень сигнала при срабатывании
• Нормальное состояние: поддерживает два режима - нормально открытый (NO) и нормально замкнутый (NC) - переключается через внешнюю проводку
• Расстояние срабатывания: до 300 мм
• Габариты корпуса: 20 мм (длина) × 18 мм (диаметр)
• Индикация: светодиод показывает текущее состояние (включение/выключение)
• Подключение: кабельный вывод - готов к подключению без дополнительных разъёмов
• Конструкция корпуса: специализированная - компактная, с усиленной защитой от внешних воздействий

Совместимость и монтаж

Датчик совместим с большинством промышленных контроллеров, поддерживающих PNP-выход. Для подключения используются три жилы: питание (+24 В DC), земля (GND) и сигнал (OUT). Кабель уже установлен - достаточно вывести его к плате управления. Установка осуществляется в отверстие диаметром 18 мм. Максимально допустимый момент затяжки - не более 1 Нм, чтобы не повредить резьбу. Индикатор на корпусе позволяет визуально проверить работоспособность после подачи питания.

Преимущества

• Два режима выхода (NO + NC) позволяют гибко адаптировать схему управления без замены датчика
• Высокая точность срабатывания на расстоянии до 300 мм - выше среднего уровня для аналогичных моделей
• Компактный размер (18×20 мм) удобен для установки в ограниченном пространстве
• Светодиодная индикация снижает время диагностики и наладки
• Стандартный кабельный вывод исключает необходимость в дополнительных разъёмах и переходниках

Ограничения применения

• Не работает эффективно на абсолютно чёрных или матово-черных поверхностях - они плохо отражают инфракрасный свет
• Чувствителен к яркому окружающему освещению, особенно солнечному - возможны ложные срабатывания
• Не предназначена для работы в условиях прямого попадания воды или паров - не имеет защиты IP65 и выше
• Максимальная температура окружающей среды - не указана, но рекомендовано не превышать +55 C

Примеры использования

• Обнаружение бутылок на конвейере перед этикетированием
• Контроль наличия детали в зажиме станка
• Фиксация прохождения картонной коробки в упаковочном модуле
• Сигнализация заполнения контейнера сыпучими материалами

Практические советы

• Перед установкой протестируйте датчик на реальном объекте - цвет и фактура материала влияют на дальность действия
• Если используется режим NC, убедитесь, что ваша система управления корректно интерпретирует замкнутое состояние
• Избегайте направления луча на зеркальные или глянцевые поверхности - они могут вызывать отражение и ложные срабатывания
• При монтаже в вибрирующих средах закрепите датчик с использованием виброгасящих прокладок
• Для длительной работы в пыльных помещениях периодически очищайте линзу датчика мягкой тканью
