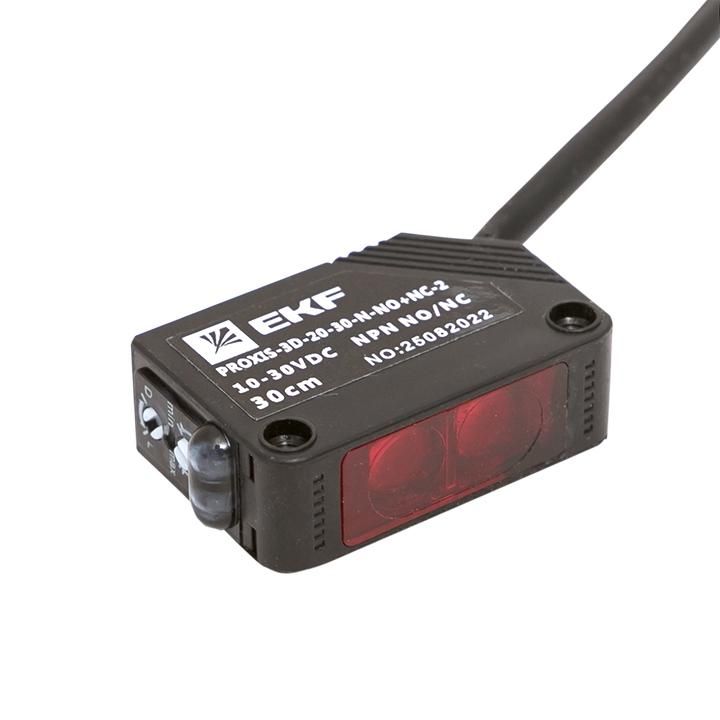

Оптический бесконтактный датчик | PROXIS-3D-20-30-N-NO+NC-2 EKF

Датчик оптический бесконтактный EKF PROxima (артикул proxis-3d-20-30-n-no+nc-2) предназначен для бесконтактного обнаружения предметов на расстоянии до 300 мм с помощью инфракрасного излучения. Подходит для автоматизации линий, контроля положения деталей и управления механизмами в условиях пыли и вибраций.

Назначение и область применения

Этот датчик используется для обнаружения твердых, непрозрачных объектов без физического контакта. Он работает по принципу диффузной отражательной системы: излучает инфракрасный свет, а затем регистрирует его отражение от поверхности цели. Применяется в системах автоматизации: на конвейерах, в упаковочном оборудовании, в станках с ЧПУ, в логистических комплексах и на участках с высокой частотой переключений.

Технические характеристики

• Тип датчика: диффузный (отражающий)
• Расстояние срабатывания: 300 мм
• Тип напряжения: постоянный ток (DC)
• Тип выхода: NPN - открытый коллектор, активный низкий уровень
• Выходной режим: одновременно нормально-открытый (NO) и нормально-замкнутый (NC) - два независимых выхода в одном устройстве
• Конструкция корпуса: специализированная, компактная, с защищённым оптическим окном
• Габариты: диаметр 18 мм, длина 20 мм
• Индикация состояния: светодиод (зелёный) - показывает работу датчика и наличие сигнала
• Подключение: жесткий кабель (не разъёмный)

Совместимость и монтаж

Датчик совместим с контроллерами и реле, принимающими сигнал NPN. Кабельное подключение требует прямого монтажа - замена или удлинение провода невозможны без изменения целостности устройства. Установка осуществляется в отверстие диаметром 18 мм. Для надёжной работы важно соблюдать угол установки: датчик должен быть направлен перпендикулярно поверхности объекта. Максимальная температура окружающей среды - +55 C; не рекомендовано использование в условиях прямого попадания солнечного света на чувствительную зону.

Преимущества

• Два типа выхода (NO и NC) в одном корпусе - позволяет использовать датчик в различных схемах управления без замены оборудования
• Компактный размер (18×20 мм) - удобен для установки в ограниченных пространствах
• Стабильная работа на расстоянии до 300 мм - выше среднего уровня для диффузных датчиков этого класса
• Индикация состояния снижает время диагностики
• Защита оптики от запыления и механических повреждений

Ограничения применения

• Не работает с прозрачными материалами (стекло, плёнка) - слабое отражение инфракрасного луча
• Чувствителен к цвету и фактуре поверхности: белые/матовые объекты обнаруживаются лучше, чем чёрные/глянцевые
• Запрещено применять в местах с сильным внешним освещением (например, рядом с дуговой сваркой или яркими лампами)
• Кабель фиксированный - нельзя менять длину или тип соединения
• Не предназначен для погружения в жидкости или воздействия брызг - степень защиты IP не указана, поэтому считается только для сухих помещений

Примеры использования

• Обнаружение коробок на конвейере перед упаковкой
• Фиксация наличия детали в патроне станка
• Контроль прохождения продукта через дозатор
• Сигнализация о наличии материала в бункере
• Автоматическое отключение механизма при срыве ленты

Практические советы

• Перед установкой протрите оптическое окно мягкой сухой тканью - даже маленькая пыль может снизить дальность действия
• При использовании на металлических поверхностях проверьте, чтобы они не были слишком глянцевыми - возможны ложные срабатывания
• Если требуется изменение длины кабеля - используйте штепсельный переходник с герметичной муфтой, но не спаивайте провода внутри корпуса
• Для точной настройки расстояния срабатывания проведите тест с реальным объектом: датчик может работать менее эффективно на тонких или пористых материалах
• При групповой установке нескольких датчиков - располагайте их так, чтобы их лучи не пересекались, чтобы избежать взаимных помех
