Оптический бесконтактный датчик | PROXIS-3T-20-5-N-NO+NC-2 EKF

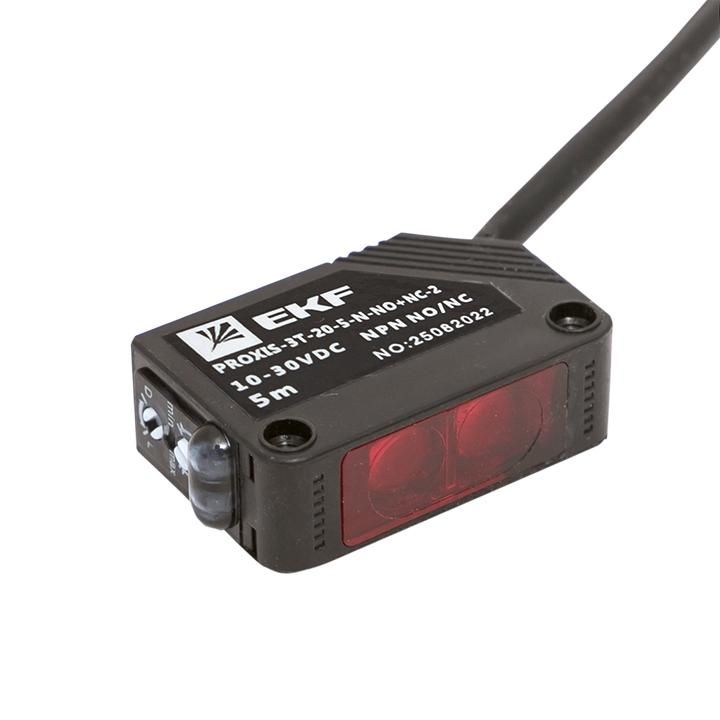

Датчик оптический бесконтактный EKF PROxima proxis-3t-20-5-n-no+nc-2 предназначен для бесконтактного обнаружения объектов на расстоянии до 20 метров с помощью инфракрасного луча. Подходит для автоматизации линий, контроля прохода и управления оборудованием в условиях пыли и влаги.

Назначение и область применения

Этот датчик работает как барьерная система: излучатель и приёмник находятся в отдельных корпусах. Когда между ними прерывается световой луч, датчик меняет состояние выхода. Применяется там, где нужен надёжный контроль наличия предмета без физического контакта - например, на конвейерах, воротах, системах учёта прохода, станках с автоматической загрузкой.

Технические характеристики

• Напряжение питания: 10–30 В постоянного тока (DC)
• Диапазон срабатывания: до 20 метров
• Функция срабатывания: переключение на свет / на затемнение - можно выбрать режим работы через внешнюю настройку
• Тип выхода: NPN, с двойной функцией - нормально открытый (NO) и нормально замкнутый (NC) контакт одновременно
• Степень защиты: IP64 - защищён от пыли и брызг воды со всех сторон
• Рабочая температура: от -25C до +55C
• Габариты корпуса: 20×11×32 мм (для каждого модуля - излучателя и приёмника)
• Материал корпуса: пластик
• Подключение: жёсткий кабель с выводами, без разъёма
• Индикация: светодиоды показывают текущее состояние (работает / сработал)

Совместимость и монтаж

Датчик состоит из двух частей - передатчика и приёмника. Обе части устанавливаются напротив друг друга, выравниваются по оси луча. Кабели имеют фиксированную длину - проверьте достаточность провода при планировании трассировки. Для подключения используйте контроллер с входом типа NPN. Наличие двух выходов (NO и NC) позволяет подключить устройство к различным типам цепей без изменения схемы. Монтаж требует точной юстировки: угол установки влияет на дальность действия.

Безопасность и стандарты

Защита IP64 соответствует требованиям для средней промышленной среды. Устройство не предназначено для постоянного воздействия струй воды или погружения. Температурный диапазон обеспечивает работу в холодных цехах и жарких помещениях, но не в экстремальных условиях (например, рядом с печами или в морозильных камерах ниже -25C).

Преимущества

• Двойной выход (NO+NC) снижает необходимость в дополнительных реле или переключателях
• Высокая дальность срабатывания - 20 метров - позволяет использовать в крупных зонах без промежуточных датчиков
• Устойчивость к пыли и брызгам делает его подходящим для производственных условий
• Индикация состояния упрощает диагностику и наладку
• Пластиковый корпус легкий, не корродирует, не создаёт помех

Ограничения применения

• Не работает в условиях сильного рассеянного света - яркий солнечный свет может вызвать ложные срабатывания
• Запрещено применять в местах с высокой запылённостью, когда пыль полностью закрывает оптический канал
• Не подходит для прозрачных или сильно отражающих поверхностей - они могут пропускать или отражать луч, нарушая работу
• Кабель несъёмный - при повреждении придётся менять весь датчик
• Нет регулировки чувствительности - работа зависит только от положения и режима (свет/тень)

Примеры использования

• Контроль прохождения деталей на конвейере - датчики установлены по краям ленты
• Автоматическое открывание дверей на складе при появлении человека
• Обнаружение наличия продукта в контейнере на пищевом производстве
• Система безопасности на станке - остановка при проникновении руки в опасную зону
• Учёт количества изделий на линии сборки

Практические советы

• При установке точно совмещайте оси излучателя и приёмника - даже малое смещение снижает эффективность
• Используйте кронштейны или направляющие для фиксации - вибрация оборудования может сбивать настройку
• Выбирайте режим «на затемнение», если нужно реагировать на наличие препятствия; «на свет» - если требуется сигнал при отсутствии объекта
• Проверяйте целостность кабеля перед первым запуском - повреждённая изоляция часто становится причиной отказа
• Для длинных линий (>15 м) рекомендуется использовать экранированный кабель и соблюдать правила разделения силовых и сигнальных цепей
• При использовании нескольких пар датчиков следите, чтобы их лучи не пересекались - возможны взаимные помехи
