Ответвитель для лотка Х-образ. 150х50 с крышкой Стандарт Промрукав PR16.0459 Строитель

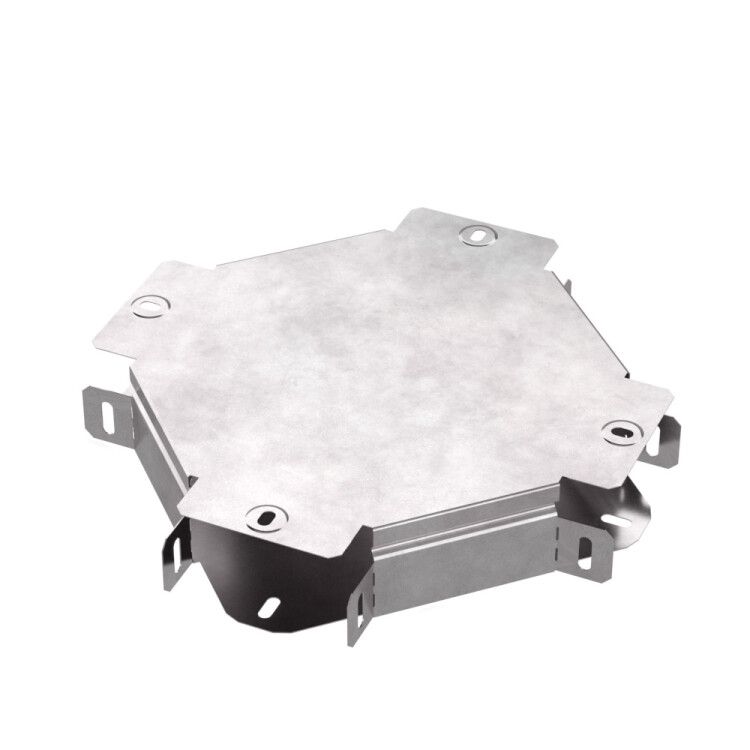

Ответвитель Х-образный с крышкой 150х50 от ПРОМРУКАВ (арт. pr16.0459) - металлический элемент для организации ответвлений кабельных трасс в горизонтальной плоскости, совместимый с перфорированными и глухими лотками. Изделие выполнено из оцинкованной стали с высокой устойчивостью к коррозии и рассчитано на работу в условиях повышенной влажности и широкого температурного диапазона.

Назначение и область применения

Ответвитель Х-образный с крышкой 150х50 используется для создания пересечений кабельных путей в лотковых системах. Он позволяет организовать разветвление трассы под прямым углом - например, когда основная линия проходит вдоль стен, а кабели необходимо вывести в сторону к оборудованию или распределительным щитам. Подходит для установки внутри зданий, под навесом, в помещениях с контролируемым микроклиматом. Применяется в промышленных объектах, на транспорте, в энергетике и автоматизации.

Технические характеристики

• Габариты: 150×50 мм - ширина и высота внутреннего канала, соответствуют стандартным размерам лотков
• Материал: сталь с цинковым покрытием по технологии Сендзимира
• Толщина цинкового слоя: 10–22 мкм
• Климатическое исполнение: УХЛ2 - допускает эксплуатацию при температурах от -80 C до +150 C
• Комплектация: включает крышку для закрытия верхней части ответвителя

Совместимость и монтаж

Ответвитель Х-образный с крышкой 150х50 от ПРОМРУКАВ совместим со всеми лотками того же габарита - 150×50 мм, как с перфорированными, так и с глухими. Монтируется на прямые участки трассы с помощью болтов или саморезов через предварительно подготовленные отверстия. Крышка фиксируется механически - её можно легко снять для доступа к кабелям без демонтажа всего устройства. Для надёжного крепления рекомендуется использовать крепёж из нержавеющей стали в агрессивных средах.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для промышленного использования. Цинковое покрытие обеспечивает антикоррозийную защиту, снижает риск возникновения точечной коррозии даже при повреждении поверхности. Температурный диапазон (-80…+150 C) позволяет применять его в условиях экстремальных нагрузок, однако не предназначено для постоянного воздействия открытого огня или прямого контакта с раскалёнными поверхностями.

Преимущества

• Высокая прочность за счёт стального корпуса - выдерживает механические нагрузки от кабелей и внешних воздействий
• Цинкование по Сендзимиру гарантирует долговечность - защита сохраняется даже после резки и сверления
• Крышка в комплекте исключает необходимость докупать дополнительные элементы
• Широкий температурный интервал делает его универсальным для холодных и жарких помещений

Ограничения применения

Ответвитель Х-образный с крышкой 150х50 не предназначен для использования вне помещений под открытым небом - длительное воздействие осадков, особенно солёной воды, может привести к ускоренной коррозии, несмотря на цинковое покрытие. Также не следует применять его в местах с постоянным химическим воздействием (например, в кислотных или щелочных средах). Нельзя использовать как самостоятельный кабельный канал - он работает только как часть системы лотков.

Примеры использования

• Разветвление силовой трассы от главного лотка к частному станку на производстве
• Подключение датчиков и проводов управления к основной кабельной трассе в цехе
• Обход препятствий (колонн, труб) в системе кабельных лотков в административных зданиях
• Переход между двумя параллельными лотками в одном уровне

Практические советы

• При монтаже проверьте соответствие размеров лотка и ответвителя - 150×50 мм должны точно совпадать
• Не затягивайте крепёж слишком сильно - это может деформировать тонкостенный металл
• Если система будет работать в условиях высокой влажности, дополнительно смажьте места стыков герметиком на основе силикона
• При замене старого ответвителя - используйте тот же артикул pr16.0459, чтобы гарантировать совместимость с существующей трассой
• Ответвитель Х-образный с крышкой 150х50 от ПРОМРУКАВ лучше сочетается с другими элементами этой же серии - они имеют одинаковые технологические допуски
