Ответвитель для лотка Т-образн. 200х50 вертикальный с крышкой Стандарт Промрукав PR16.0962 Строитель

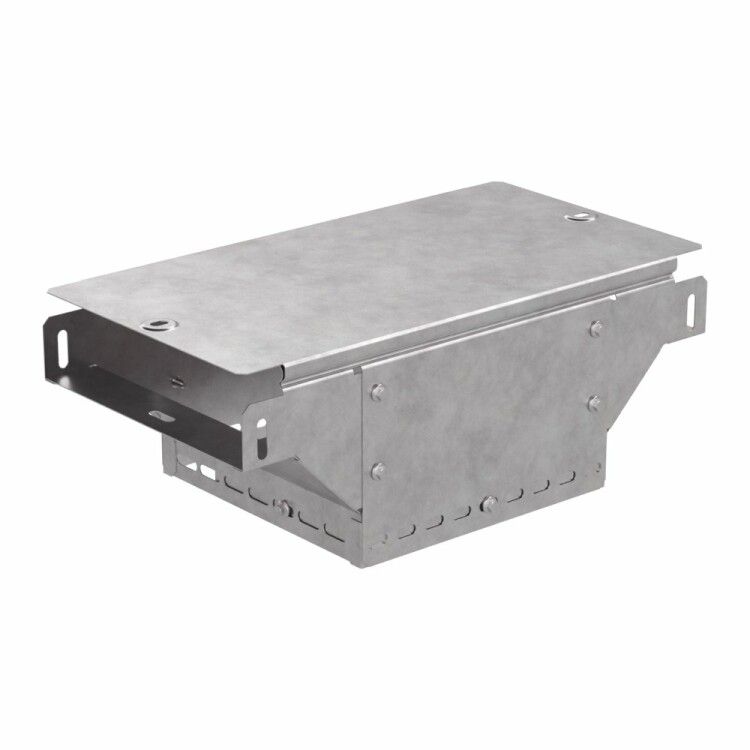

Ответвитель Т-образный вертикальный с крышкой 200х50 мм для кабельного лотка оцинкованный сталь (метод Сендзимира) серый Промрукав - это элемент кабельной системы, обеспечивающий переход от горизонтального лотка к вертикальному каналу. Изделие выполнено из прочной оцинкованной стали и предназначено для надёжной прокладки кабелей в промышленных условиях. Артикул pr16.0962 соответствует серии продуктов Промрукав, ориентированных на долговечную эксплуатацию.

Назначение и область применения

Ответвитель Т-образный вертикальный с крышкой 200х50 мм для кабельного лотка оцинкованный сталь (метод Сендзимира) серый Промрукав используется для создания полноценного вертикального ответвления из горизонтального кабельного лотка. Он позволяет организовать перепад высот в системе кабельной трассы без потери герметичности и механической целостности. Подходит для установки внутри зданий, под навесом, в помещениях с умеренным климатом. Часто применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергообъектах.

Технические характеристики

• Тип: Ответвитель T-образный с крышкой
• Габариты: ширина 200 мм, высота боковой стенки 50 мм
• Материал: сталь оцинкованная
• Покрытие: оцинковано по методу Сендзимира (толщина цинкового слоя 10–22 мкм)
• Толщина стенки: 0,7 мм
• Исполнение: усиленное - повышена жёсткость конструкции
• Огнестойкость: да - выдерживает воздействие открытого пламени в рамках нормируемых условий
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от -80 C до +150 C

Совместимость и монтаж

Ответвитель Т-образный вертикальный с крышкой 200х50 мм для кабельного лотка оцинкованный сталь (метод Сендзимира) серый Промрукав совместим со всеми стандартными металлическими лотками шириной 200 мм, имеющими аналогичную высоту бортов. Монтируется путём фиксации болтами или заклёпками к основному лотку. Крышка легко снимается для доступа к кабелям - её можно зафиксировать в открытом положении или полностью демонтировать. Для плотного соединения рекомендуется использовать комплектные крепёжные элементы от того же производителя. Не требует сварки - сборка выполняется механическим способом.

Безопасность и стандарты

Изделие соответствует требованиям по огнестойкости и устойчивости к коррозии. Цинкование по методу Сендзимира гарантирует равномерное и глубокое покрытие, снижающее риск электрохимической коррозии даже при микроповреждениях поверхности. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150 для работы в контролируемой среде. Наличие крышки предотвращает попадание сторонних предметов и пыли внутрь канала, что повышает безопасность обслуживания.

Преимущества

• Усиленная конструкция - повышенная жёсткость против деформаций при нагрузках
• Защита от коррозии благодаря методу Сендзимира - срок службы выше, чем у обычного оцинкованного лотка
• Огнестойкость - сохраняет целостность при возгорании, замедляет распространение огня
• Съёмная крышка - удобство для осмотра, модификации и ремонта кабельной трассы
• Работа при экстремальных температурах - от -80 C до +150 C, что расширяет возможности применения

Ограничения применения

Ответвитель Т-образный вертикальный с крышкой 200х50 мм для кабельного лотка оцинкованный сталь (метод Сендзимира) серый Промрукав не предназначен для постоянного погружения в воду или эксплуатации в условиях агрессивных химических паров. Хотя он работает при низких температурах, длительное воздействие ниже -40 C может снижать пластичность стали - требуется проверка на ударную вязкость в таких условиях. Также не следует применять в местах с частыми вибрациями без дополнительной амортизации креплений.

Примеры использования

• Переход от горизонтального лотка к шахте этажа в производственном корпусе
• Подключение силового кабеля от распределительного щита к оборудованию на втором уровне
• Обустройство кабельной трассы в холодильных камерах с температурой до -60 C
• Прокладка кабелей управления на конвейерных линиях с возможностью быстрого доступа через съёмную крышку

Практические советы

• При монтаже убедитесь, что посадочные отверстия на основном лотке точно совпадают с отверстиями ответвителя - используйте шаблон или временный крепёж для точной центровки.
• Не затягивайте крепёж слишком сильно - толщина стенки всего 0,7 мм, есть риск продавливания.
• Для защиты от конденсата в условиях перепада температур рекомендуется прокладывать кабели с запасом длины, чтобы исключить натяжение на стыке.
• Проверьте наличие всех комплектующих (болты, гайки, пружинные шайбы) перед началом работ - они часто поставляются отдельно.
• При использовании в помещениях с высокой влажностью периодически осматривайте места стыков - хотя покрытие Сендзимира устойчиво, механические повреждения могут стать источником коррозии.
