Ответвитель вертикальный с крышкой 100х100 | PR16.0936 Промрукав Строитель

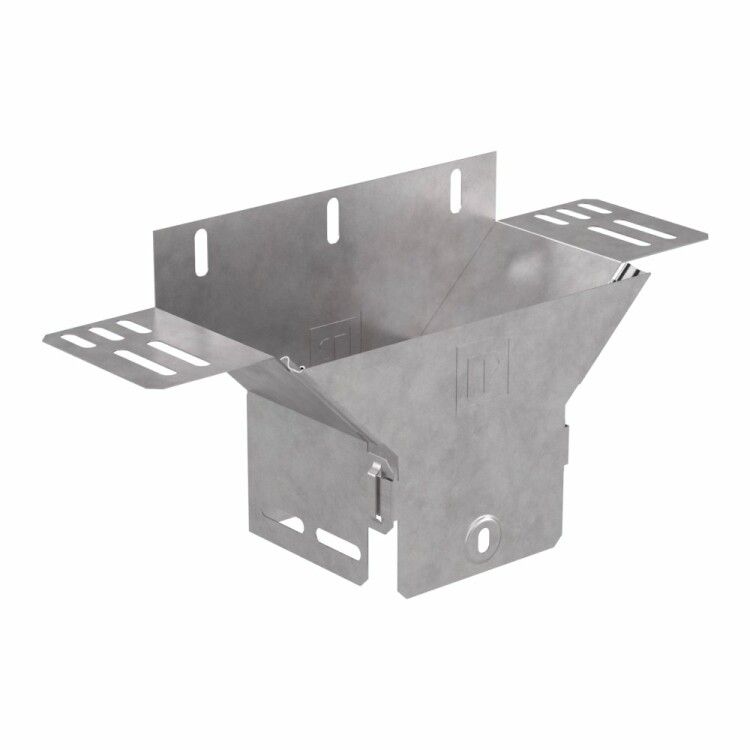

Ответвитель вертикальный с крышкой 100х100 Стандарт Промрукав PR16.10936 - это стальная кабельная арматура для организации вертикального перехода кабельной трассы в системах открытой укладки. Изделие предназначено для надёжного соединения горизонтальных металлических лотков и обеспечивает доступ к кабелям через съёмную крышку. Бренд Промрукав и артикул PR16.10936 указывают на соответствие сертифицированному типовому решению.

Назначение и область применения

Ответвитель вертикальный с крышкой 100х100 Стандарт Промрукав PR16.10936 используется для создания вертикального ответвления в кабельных лотках. Он позволяет безопасно выводить кабели из горизонтального участка трассы вниз - например, к оборудованию, шкафам или этажным распределительным пунктам. Подходит для открытых систем прокладки в помещениях, под навесом и на технологических площадках.

Технические характеристики

• Форма и размер: кубический корпус 100×100×100 мм - совпадает с габаритами стандартных лотков 100×100 мм.
• Материал: сталь оцинкованная по методу Сендзимира - высокая коррозионная стойкость за счёт равномерного цинкового слоя толщиной 10–22 мкм.
• Толщина стенки: 0,7 мм - достаточна для механической прочности при монтаже и эксплуатации.
• Покрытие: оцинкование по методу Сендзимира - гарантирует долговечность даже в условиях повышенной влажности.
• Цвет: серый - соответствует цветовой гамме других элементов системы Промрукав.
• Диапазон температур: от -60 C до +100 C - работает в холодных и жарких средах, включая промышленные зоны.
• Степень защиты IP00: отсутствует защита от пыли и воды - предназначен исключительно для внутренних, защищённых от внешней среды установок.
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при воздействии пламени.
• Нормативный документ: ТУ 25.11.23-001-52715257-2019 - продукция соответствует техническим условиям производителя.
• Исполнение: усиленное - увеличенная толщина материала и жёсткая конструкция против деформаций.

Совместимость и монтаж

Ответвитель вертикальный с крышкой 100х100 Стандарт Промрукав PR16.10936 совместим с любыми металлическими лотками 100×100 мм, в том числе от других производителей, если они имеют одинаковые габариты. Монтаж осуществляется открытым способом: крепится болтами к основному лотку сверху и снизу. Съёмная крышка фиксируется на защёлках - для обслуживания достаточно открыть её без инструментов. Учитывайте посадочные отверстия - они расположены по периметру боковых стенок и совпадают с крепёжными точками стандартных лотков.

Безопасность и стандарты

Изделие выполнено из негорючего материала и соответствует требованиям огнестойкости. Несмотря на класс защиты IP00, применение допускается только внутри закрытых помещений или под навесом - попадание влаги, пыли или осадков недопустимо. Климатическое исполнение УХЛ2 подтверждает возможность работы в условиях с колебаниями температуры и влажности, характерных для промышленных объектов.

Преимущества

• Высокая механическая прочность благодаря усиленному исполнению и толщине стенки 0,7 мм.
• Защита от коррозии за счёт цинкования по методу Сендзимира - срок службы превышает аналоги с обычным гальваническим покрытием.
• Съёмная крышка обеспечивает быстрый доступ к кабелям без демонтажа всей системы.
• Однородность с другими элементами серии Промрукав - удобство комплектования и замены.
• Не требует специальных инструментов для монтажа и обслуживания.

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях - степень защиты IP00 не предполагает никакой герметичности.
• Запрещена установка в местах с постоянным контактом с химически активными жидкостями - цинковое покрытие может повредиться.
• Не рассчитан на нагрузки выше массы заполненного лотка 100×100 мм - не используйте как опору для тяжёлого оборудования.
• Не подходит для систем с принудительной вентиляцией или взрывоопасной средой - отсутствуют взрывозащита и герметизация.

Примеры использования

• Переход кабелей от потолочных лотков к полу в производственных цехах.
• Подключение питания к станкам, конвейерам и автоматическим линиям через вертикальный выход из главной трассы.
• Разводка силовых и сигнальных кабелей в распределительных пунктах, серверных и электрощитовых комнатах.
• Обустройство кабельных путей в складских комплексах с многоуровневой системой лотков.

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый шаг крепёжных отверстий - иначе потребуется доработка.
• При использовании в условиях частых вибраций рекомендуется дополнительно затянуть крепёж и использовать контргайки.
• Не перегружайте ответвитель - максимальная нагрузка должна соответствовать нормативной ёмкости лотка 100×100 мм.
• При необходимости замены - можно заказать аналогичный элемент с артикулом PR16.10936; он полностью совместим с оригинальной серией Промрукав.
• Для длительной эксплуатации в помещениях с высокой влажностью периодически проверяйте состояние цинкового покрытия - при появлении белого налёта (коррозии) требуется замена.
