Отвод Т-обр. плавн. тип Г01 ESCA 50х500мм | COT01-0-050-500 IEK

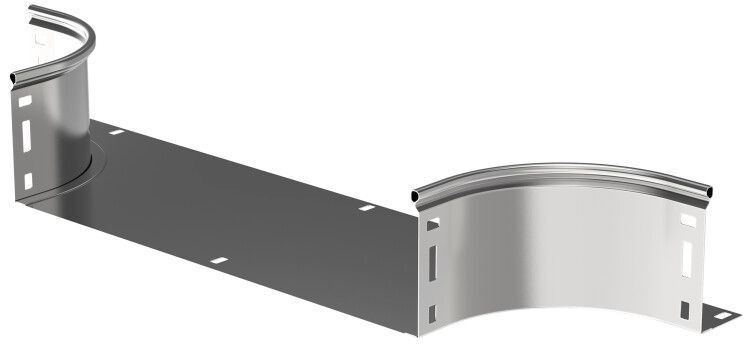

Отвод Т-образный плавный тип Г01 50х500мм от IEK (ИЭК) - элемент кабельной системы для плавного изменения направления трассы в виде буквы T или X, обеспечивает организацию ответвлений без острых углов. Артикул cot01-0-050-500 соответствует серии ESCA и рассчитан на длительную эксплуатацию в промышленных условиях.

Назначение и область применения

Отвод Т-образный плавный тип Г01 50х500мм используется для создания горизонтальных Т- или Х-образных ответвлений кабельных трасс. Подходит также для вертикального отвода вниз - без установки крышки. Применяется в системах распределения силовых и управляющих кабелей на объектах с высокой плотностью прокладки: заводские линии, распределительные пункты, транспортные терминалы, энергообъекты.

Технические характеристики

• Размеры: высота лотка 50 мм, ширина 500 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает плавный переход без перегибов кабелей
• Материал: сталь с оцинкованным покрытием по методу Сендзимира - защитный слой цинка ≥10 мкм
• Толщина стенки: 0,8 мм - достаточна для жесткости при нагрузках, но сохраняет легкость
• Цвет: светло-серый - совместим с другими элементами серии ESCA
• Степень защиты: IP00 - не защищен от попадания воды и пыли; требует установки в закрытых каналах или под крышками
• Огнестойкость: да - материал не распространяет горение
• Диапазон температур: от –50 C до +40 C - работает в суровых климатических зонах
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущен к использованию в помещениях и на открытых площадках
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Отвод Т-образный плавный тип Г01 50х500мм совместим с лотками серии ESCA от IEK того же размера (50×500 мм). Монтаж осуществляется на опорные кронштейны или крепится к несущим конструкциям болтовым соединением. Интегрированный соединительный разъем позволяет легко соединить с прямым участком лотка - без дополнительных фланцев. Крышка в комплект не входит - её необходимо приобрести отдельно, если требуется герметизация.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, предъявляемым к металлическим кабельным лоткам. Огнестойкость подтверждена - материал не поддерживает горение. Цинкование по методу Сендзимира повышает коррозионную стойкость, что снижает риск аварий из-за разрушения корпуса. Отвод не имеет внутренней изоляции - не предназначен для работы под напряжением без внешнего кожуха.

Преимущества

• Плавный радиус 100 мм исключает механические повреждения кабелей при прокладке
• Оцинкованная сталь обеспечивает долгую службу даже в агрессивных средах
• Интегрированный разъем ускоряет сборку и минимизирует зазоры между элементами
• Поддержка широкого температурного диапазона делает изделие универсальным для холодных регионов
• Совместимость с сериями ESCA и другими продуктами IEK упрощает замену и модернизацию

Ограничения применения

• Не предназначен для открытой прокладки без крышки - степень защиты IP00 не защищает от влаги и пыли
• Не рекомендуется использовать в местах с постоянным воздействием химически активных жидкостей (кислоты, щелочи)
• Толщина стенки 0,8 мм недостаточна для больших сосредоточенных нагрузок - не следует нагружать сверх нормы
• Не является самонесущим элементом - требует надежного крепления к конструкциям

Примеры использования

• Отвод вниз от горизонтальной трассы к оборудованию на полу цеха
• Формирование перекрестного ответвления (X-образного) между двумя параллельными линиями кабелей
• Переход от основного лотка к группе устройств управления в распределительном щите
• Прокладка кабелей в холодильных камерах или на открытых эстакадах при соблюдении условия наличия крышек

Практические советы

• Обязательно используйте крышку (например, модель с артикулом COT-KR-50x500) при необходимости защиты от пыли и влаги
• Проверьте посадочные размеры перед монтажом - лоток 50×500 мм должен точно совпадать с соседними элементами
• При прокладке кабелей большого диаметра убедитесь, что радиус изгиба не меньше минимально допустимого для типа провода
• Для длинных трасс с несколькими отводами рассчитывайте суммарную нагрузку на крепления - избегайте прогиба
• Заменяйте поврежденные элементы только аналогичными - использование деталей других производителей может нарушить целостность системы
