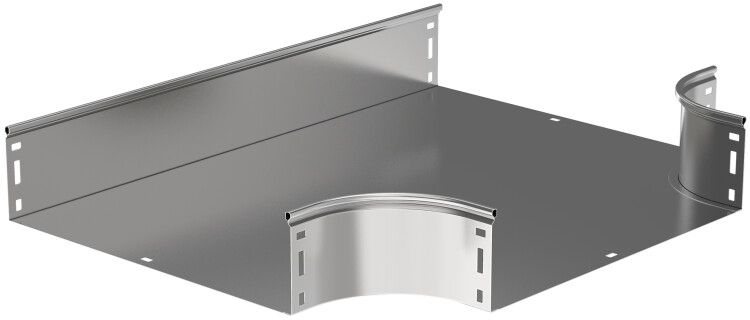

Разветвитель Т-образ. плавн. тип Г01 ESCA 50х500мм IEK CRT01-0-050-500

Разветвитель Т-образный плавный тип Г01 ESCA 50х500мм - это элемент кабельной системы для безопасного и компактного изменения направления трассы в виде буквы T. Продукт от IEK серии ESCA подходит для прокладки силовых и управляющих кабелей в промышленных условиях, где важна долговечность и совместимость с другими элементами лотковой системы.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 ESCA 50х500мм используется для создания Т-образного ответвления в кабельном лотке без резких углов. Это позволяет изменить направление трассы, сохранив радиус изгиба и минимизируя механическую нагрузку на кабели. Подходит для установки в производственных помещениях, на заводах, в распределительных пунктах, на конвейерах и других объектах с высокой плотностью кабельных трасс.

Технические характеристики

• Форма: Т-образный тройник с плавным переходом
• Размеры лотка: высота 50 мм, ширина 500 мм
• Материал: сталь с покрытием методом Сендзимира - защитный слой цинка ≥10 мкм
• Толщина стенки: 0,8 мм
• Цвет: светло-серый
• Степень защиты: IP00 - без защиты от внешних воздействий, применяется внутри закрытых помещений
• Диапазон температур: от –50 C до +40 C
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допускает работу в умеренном и холодном климате, в том числе в неотапливаемых зданиях
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Соответствие стандарту: ГОСТ Р 52868-2007

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 ESCA 50х500мм совместим с другими элементами серии ESCA того же размера (50×500 мм). Интегрированный соединительный разъём обеспечивает герметичную стыковку с прямыми участками лотка без дополнительных креплений. Монтаж выполняется путём вставки в основную трассу и фиксации болтовыми соединениями. Для сборки требуется только стандартный набор инструментов. Крышка лотка в комплект не входит - её необходимо заказывать отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007 - норматива для металлических кабельных лотков. Наличие оцинкованного покрытия снижает риск коррозии, что повышает надёжность в средах с повышенной влажностью. Однако степень защиты IP00 означает, что устройство нельзя использовать во влажных, пыльных или открытых зонах без дополнительной защиты корпуса.

Преимущества

• Плавная форма исключает перегибы кабелей, продлевая срок их службы
• Оцинкование по методу Сендзимира обеспечивает равномерное и прочное антикоррозийное покрытие
• Интегрированный разъём ускоряет сборку и снижает вероятность некачественного соединения
• Совместимость с сериями ESCA от IEK позволяет легко масштабировать систему
• Долгий срок службы - 20 лет - снижает затраты на замену и обслуживание

Ограничения применения

• Не предназначена для открытых площадок или мест с постоянным контактом с водой - степень защиты IP00 требует наличия крышки и закрытого пространства
• Подходит только для лотков шириной 500 мм и высотой 50 мм; несовместим с другими размерами
• Не рекомендуется применять в агрессивных химических средах без дополнительной защиты
• Требуется обязательная установка крышки - без неё система не защищена от попадания сторонних предметов

Примеры использования

• Обход препятствий на технологической линии - например, трубопровода или оборудования
• Разводка питания к группе станков от одной основной трассы
• Переход между секциями автоматизированного конвейера
• Создание ответвлений в распределительных щитовых помещениях с ограниченным пространством

Практические советы

• При проектировании учтите, что разветвитель имеет внутреннюю ширину 500 мм - проверьте суммарный диаметр всех кабелей, чтобы не превысить заполнение лотка более чем на 40%
• Заказывайте крышку отдельно - она необходима для выполнения требований безопасности и сохранения степени защиты всей системы
• Для монтажа используйте болты и гайки той же серии ESCA - они обеспечивают одинаковый уровень жесткости и коррозионной стойкости
• Проверяйте целостность цинкового покрытия перед установкой - даже небольшие повреждения могут стать точками начала коррозии
• Разветвитель Т-образный плавный тип Г01 ESCA 50х500мм лучше всего сочетается с прямыми участками и углами той же серии - так достигается максимальная надёжность соединений
