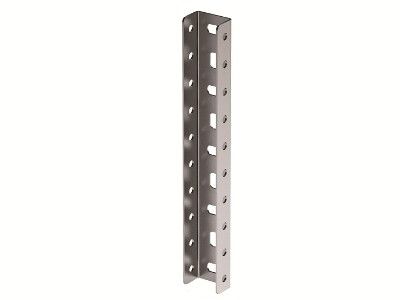

Профиль П-образный PSM, L300, толщ.2,5 мм, горячеоцинкованный | BPM2903HDZ DKC ДКС

Профиль монтажный П-образный PSM, длина 300 мм, толщина 2,5 мм, горячеоцинкованный - это жёсткий металлический элемент из оцинкованной стали, предназначенный для сборки несущих конструкций в автоматизированных системах. Бренд DKC (ДКС) выпускает этот профиль в серии B5 Combitech, артикул bpm2903hdz. Он используется для фиксации консолей, подвесов и других компонентов в промышленном оборудовании.

Назначение и область применения

Профиль монтажный П-образный PSM служит основным крепёжным элементом для сборки стоек, направляющих и подвесных систем. Его используют там, где требуется прочная, долговечная и легко модифицируемая рамка. Подходит для установки на стены, потолки, в панельные щиты и на рамы оборудования. Часто применяется в промышленной автоматизации: на конвейерах, станках, робототехнических комплексах, в распределительных щитах и системах управления.

Технические характеристики

• Форма: U-профиль (П-образный)
• Длина: 300 мм
• Толщина стенки: 2,5 мм
• Ширина внутреннего слота: 17 мм - позволяет устанавливать крепёжные элементы типа BSL, BSV, BSF
• Материал: сталь с горячим цинкованием - гальванопокрытие методом погружения
• Цвет: серый
• Перфорация: с трёх сторон - обеспечивает гибкую фиксацию болтов и саморезов
• Зубья: есть - позволяют надёжно зацепляться с другими элементами системы
• Возможность отламывания: да - можно отрезать до нужного размера без специального инструмента
• Огнестойкость: соответствует требованиям к негорючим материалам

Совместимость и монтаж

Профиль совместим со всеми элементами серии B5 Combitech. Для крепления используйте:

• Консоли BBL-40, BBL-50, BBM-50 - для поддержки труб, кабелей, датчиков
• Крепления BSV-29 / BSF-29 - для фиксации профиля к поверхности
• Шпильки M8–M10 - для подвеса на потолке или вертикальной стене

Установка проста: профиль вставляется в крепёжную систему, фиксируется через перфорацию. Отломить лишнюю часть можно руками - достаточно приложить усилие вдоль линии перфорации. Убедитесь, что посадочная глубина в слоте 17 мм соответствует типу крепёжа.

Безопасность и стандарты

Изделие изготовлено из негорючего материала и соответствует нормам безопасности для промышленного оборудования. Горячее цинкование обеспечивает соответствие ГОСТ 14746 и ISO 1461 по антикоррозийной защите. Профиль не выделяет токсичных веществ при нагреве, безопасен для работы в помещениях с повышенной влажностью.

Преимущества

• Высокая механическая прочность благодаря толщине 2,5 мм
• Долговечность в агрессивных средах - цинковое покрытие защищает от ржавчины даже при постоянной влажности
• Легко адаптируется под задачу - возможность отламывания снижает необходимость в резке
• Работает в составе стандартизированной системы B5 Combitech - все детали взаимозаменяемы
• Не требует дополнительной защиты после монтажа

Ограничения применения

• Не предназначен для нагрузок выше 150 кг на метр - не использовать как несущую балку в крупных конструкциях
• Не рекомендован для открытых улиц без дополнительной защиты от осадков - хотя цинк устойчив, длительный контакт с дождём и солями может снизить срок службы
• Не подходит для монтажа в зонах с химически активными парами (например, кислотные производства) без дополнительного герметичного кожуха
• Отламываемые участки теряют точность геометрии - не применять там, где важна идеальная плоскостность

Примеры использования

• Крепление консолей BBL-50 для подвеса кабельных каналов в цехе
• Сборка рамы для панели управления станка с помощью BSV-29
• Подвеска воздуховода на шпильках внутри технологического корпуса
• Монтаж направляющих для перемещаемых платформ в автоматических линиях

Практические советы

• Перед монтажом проверьте ширину слота - она должна точно соответствовать 17 мм, чтобы крепёж не люфтит
• При отламывании профиля используйте плоскогубцы - так реже возникают деформации кромок
• Если профиль будет установлен в местах с частым обслуживанием, предварительно смажьте зубья графитовой смазкой - это продлит срок службы зацепления
• Для длинных линий монтажа используйте несколько профилей с перекрытием - не соединяйте их сваркой, это нарушит цинковое покрытие
• Артикул bpm2903hdz - всегда указывайте его при заказе запчастей, чтобы получить именно тот же профиль из серии B5 Combitech
