Панель DALI-223-4G-DIM-IN-BLACK (BUS) INTELLIGENT ARLIGHT 029245

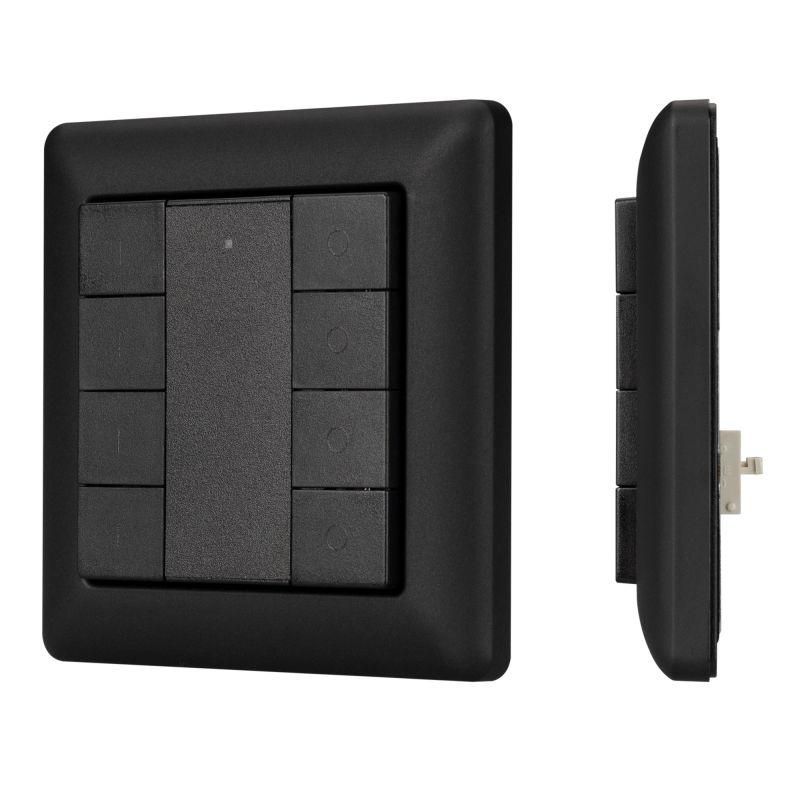

Панель DALI-223-4G-DIM-IN-BLACK (BUS) INTELLIGENT - это встраиваемая кнопочная панель для управления освещением по протоколу DALI. Подходит для установки в помещениях с централизованной системой светового контроля, например, в офисах, школах или торговых залах. Панель питается от шины DALI, не требует внешнего питания и совмещает простоту механического управления с точностью цифрового протокола.

Назначение и область применения

Панель DALI-223-4G-DIM-IN-BLACK (BUS) INTELLIGENT предназначена для ручного управления четырьмя группами светодиодных или других DALI-совместимых светильников. Каждая из 8 кнопок реализует три функции: включение, выключение и регулировку яркости (диммирование). Применяется там, где нужна удобная локальная управляемость светом без сложных интерфейсов - например, у входов, в рабочих зонах или коридорах.

Технические характеристики

• Количество управляемых групп: 4
• Функции на группу: ВКЛ / ВЫКЛ / ДИММИРОВАНИЕ
• Количество кнопок: 8 (по две на каждую группу - одна для включения/выключения, вторая для диммирования)
• Питание: от шины DALI (потребление до 4 мА)
• Установка адреса первой группы: переключатели DIP на корпусе
• Материал корпуса: черный пластик
• Тип установки: встраиваемая
• Рамка: в комплекте (стандартная)

Совместимость и монтаж

Панель DALI-223-4G-DIM-IN-BLACK (BUS) INTELLIGENT работает исключительно в сетях, соответствующих стандарту DALI-2. Для подключения используется двухпроводная шина DALI - никаких отдельных проводов питания не требуется. Перед монтажом необходимо задать начальный адрес группы с помощью DIP-переключателей на внутренней стороне корпуса. Адресация начинается с указанной группы и продолжается последовательно (например, если установлено “1”, то группы будут 1–4). Монтаж осуществляется в стандартную коробку глубиной не менее 40 мм. Размеры отверстия должны соответствовать типовой встраиваемой рамке, которая уже есть в комплекте.

Безопасность и стандарты

Панель соответствует требованиям стандарта IEC 62386 (DALI-2). Работает при напряжении шины DALI в пределах 16–22,5 В постоянного тока. Низкий уровень потребления (4 мА) обеспечивает безопасную работу даже в сетях с ограниченным токовым бюджетом. Не содержит опасных потенциалов - класс защиты II (двойная изоляция).

Преимущества

• Не требует внешнего источника питания - питается от DALI-шины
• Чёткая трёхфункциональная логика: каждая группа имеет отдельные кнопки для вкл/выкл и диммирования
• Гибкая адресация через физические переключатели - не нужны программаторы при первичной настройке
• Стандартная рамка в комплекте - позволяет заменить обычную клавишную панель без доработки отделки
• Чёрный цвет корпуса легко сочетается с современной интерьерной эстетикой

Ограничения применения

• Поддерживает только 4 группы - нельзя расширить количество без дополнительных устройств
• Не поддерживает сценарии, программы или временные таймеры - только базовое управление
• Не предназначен для установки во влажных средах (не имеет указанных степеней защиты IP)
• Требует наличия активной DALI-шиной с достаточным запасом тока (минимум 4 мА доступно)
• Не работает с другими протоколами (KNX, Zigbee, Modbus и т.п.)

Примеры использования

• Управление освещением в офисном помещении: одна группа - рабочие столы, другая - потолочное освещение, третья - акцентное, четвёртая - коридор
• Зональное управление в учебном классе: включение света над партами, затем снижение яркости при проекторе
• Управление светом в торговом зале: включение основного освещения + диммирование в зоне демонстрации товаров

Практические советы

• Перед установкой проверьте суммарное потребление всех устройств на DALI-шине - панель потребляет 4 мА, но другие устройства тоже забирают ток
• При настройке DIP-переключателей используйте таблицу в документации производителя - неверный адрес может сделать панель неуправляемой
• Если планируете использовать несколько таких панелей, распределите адреса с шагом 4 (например, первая - группы 1–4, вторая - 5–8), чтобы избежать конфликтов
• При замене старой клавишной панели убедитесь, что глубина монтажной коробки позволяет вместить корпус новой панели - она немного выше стандартных аналогов
• Не подключайте панель к сети переменного тока - это повредит её внутреннюю схему
