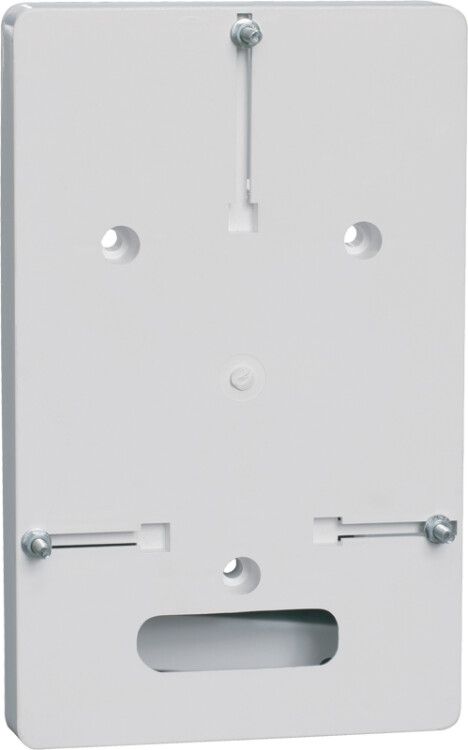

Панель для установки счетчика ПУ 1/0 1-фазный (150х245х20мм) | MPP11-1 IEK

Панель для установки счетчика 1-фазная ПУ 1/0 (150х245х20 мм) от IEK предназначена для фиксированной установки однофазного электросчетчика в помещениях с контролируемой средой. Эта панель обеспечивает надежную базу для монтажа счетчика и позволяет организовать компактную точку учета энергии в жилых, коммерческих и производственных объектах.

Назначение и область применения

Панель для установки счетчика 1-фазная ПУ 1/0 используется исключительно для крепления однофазных электросчетчиков. Она не предназначена для размещения автоматических выключателей, УЗО или других модульных устройств - только сам счетчик. Подходит для внутренней установки в квартирах, офисах, малых предприятиях и на этажных щитках. Применяется там, где требуется четкая изоляция счетчика от других элементов распределительной системы.

Технические характеристики

• Габариты: 150×245×20 мм - компактный формат для ограниченного пространства;
• Материал корпуса: полистирол - легкий, устойчивый к коррозии, не проводит ток;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и влаги;
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с температурой от −25C до +40C и относительной влажностью до 80%;
• Количество отходящих линий: 1 - предусмотрено подключение одной входящей и одной выходящей цепи к счетчику;
• Номер модели: 1 - соответствует типовой схеме подключения одного счетчика;
• Нормативный документ: ТУ 3439-002-18461115-2010 - сертифицировано по российским требованиям.

Совместимость и монтаж

Панель для установки счетчика 1-фазная ПУ 1/0 совместима со всеми однофазными счетчиками, имеющими стандартную крепежную планку (DIN-рейка 35 мм). Монтируется на стену с помощью двух встроенных крепежных отверстий. Для установки необходимо предварительно подготовить место: просверлить отверстия, вставить дюбеля, зафиксировать панель. Кабели подводятся через задние или боковые вводы - в панели нет готовых вводных отверстий, их нужно проделывать самостоятельно. Напряжение рабочей сети - до 230 В переменного тока, частота 50 Гц.

Безопасность и стандарты

Панель выполнена из негорючего полистирола и соответствует требованиям ТУ 3439-002-18461115-2010. Степень защиты IP20 гарантирует безопасность при случайном контакте с токоведущими частями, однако не защищает от попадания воды или пыли - поэтому применение возможно только внутри помещений. Не рекомендуется использовать в сырых зонах, на улице или в условиях высокой запыленности.

Преимущества

• Простая и проверенная конструкция - минимум деталей, максимум надежности;
• Белый цвет - легко сочетается с интерьером и хорошо виден при осмотре;
• Низкая стоимость - оптимальное решение для базового учета без лишних функций;
• Поддерживается официально - соответствует российскому нормативному документу.

Ограничения применения

• Не подходит для установки автоматов, УЗО, реле - только счетчик;
• IP20 не обеспечивает защиту от влаги - нельзя использовать в ванных, подвалах, на улице;
• Некомплектный - не содержит крепежа, клемм, проводов или самого счетчика; все нужно докупать отдельно;
• Отсутствие DIN-рейки - невозможно установить модульную аппаратуру рядом с счетчиком;
• Фиксированный размер - не подстраивается под большие или нестандартные счетчики.

Примеры использования

• Установка в квартирном щите для учета потребления электроэнергии;
• Монтаж в административном здании на этажном распределительном щите;
• Фиксация счетчика в кладовой, гараже или на лестничной площадке при наличии сухого и защищенного места;
• Альтернатива дорогостоящим щиткам при необходимости лишь базового учета.

Практические советы

• Перед монтажом проверьте, что ваш счетчик имеет стандартные крепежные отверстия под панель ПУ 1/0 - большинство современных моделей подходят;
• При сверлении отверстий в стене используйте дюбеля подходящего типа - особенно важно для гипсокартона или пустотелых плит;
• Обязательно отключите питание перед подключением кабелей - даже при установленной панели есть риск поражения током;
• Если нужна защита от пыли и влаги - выбирайте другую модель с IP54 или выше, либо поместите эту панель внутрь герметичного шкафа;
• Артикул mpp11-1 - единственный код для заказа этой конкретной панели от IEK; другие аналоги могут отличаться по размерам и креплению.
