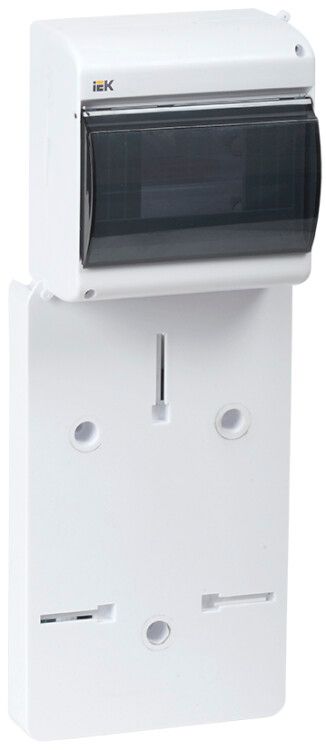

Панель для установки счетчика ПУ1/2-7 1-фазн. с боксом автоматов модульных серий (7мод.) прозрачной крышкой (149х420х30 мм) | MPP10-1 IEK

Панель для установки счетчика 1-фазная с боксом для автоматов модульных серий (7 модулей) с прозрачной крышкой (149х420х30 мм) от IEK предназначена для компактного монтажа однофазного счётчика и модульных автоматических выключателей в одном корпусе. Артикул mpp10-1 подходит для внутренней установки в жилых и коммерческих помещениях с контролируемой средой.

Назначение и область применения

Панель для установки счетчика 1-фазная с боксом для автоматов модульных серий (7 модулей) с прозрачной крышкой (149х420х30 мм) используется для сборки щитов учёта электроэнергии. На ней размещают однофазный счётчик и до семи модульных устройств: автоматические выключатели, УЗО, реле напряжения. Подходит для квартир, частных домов, офисов и малых объектов, где требуется компактное решение для учёта и защиты сети до 400 В, 50 Гц.

Технические характеристики

• Количество модулей DIN: 7 - позволяет установить семь стандартных модульных устройств шириной 17,5 мм каждый;
• Габариты: 149×420×30 мм - компактный размер для ограниченного пространства;
• Материал: полистирол - легкий, химически стойкий пластик, не поддерживающий горение;
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды и пыли;
• Тип крышки: прозрачная - обеспечивает визуальный контроль состояния оборудования без вскрытия;
• Количество распределительных линий: 6 - количество входящих/выходящих проводов, которые можно подключить через клеммы внутри;
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −25C до +40C и относительной влажности до 80%;
• Способ монтажа: накладной - крепится на стену с помощью дюбелей или саморезов;
• Наличие монтажной панели и рейки: да - есть фиксированная DIN-рейка для быстрой установки автоматов;
• Исполнение: один отсек - все устройства находятся в едином корпусе без разделения на зоны;
• Цвет: белый - соответствует типичному цветовому решению для электрощитов в жилых помещениях;
• Нормативный документ: ТУ 3439-002-18461115-2010 - соответствие техническим условиям производителя.

Совместимость и монтаж

Панель совместима со всеми стандартными модульными устройствами (автоматы, УЗО, реле) по формату DIN 35 мм. Монтаж выполняется накладным способом: просверливаются отверстия в стене, панель крепится на дюбеля. Прозрачная крышка фиксируется на петлях - её легко открывать для обслуживания. Клеммы для проводов расположены внутри, доступ к ним открыт после снятия крышки. Для правильного монтажа важно соблюдать посадочные размеры: глубина корпуса 30 мм требует минимум 40–45 мм свободного пространства от стены до препятствий.

Безопасность и стандарты

Панель выполнена из самозатухающего полистирола, что снижает риск распространения пламени. Степень защиты IP40 предотвращает попадание инструментов и крупных частиц, но не обеспечивает защиту от влаги - не применяйте в сырых помещениях, на улице или в подвале без дополнительной герметизации. Соответствует требованиям ТУ 3439-002-18461115-2010, но не имеет сертификата соответствия ГОСТ Р 50030.2 или IEC 61439 - это изделие не является полноценным распределительным щитом, а лишь корпусом для сборки.

Преимущества

• Прозрачная крышка позволяет проверять состояние автоматов и сигнализаторов без вскрытия - экономит время при диагностике;
• Встроенная DIN-рейка исключает необходимость самостоятельной установки креплений для автоматов;
• Компактные габариты позволяют использовать панель там, где мало места - например, в нишах или узких коридорах;
• Одноотсечное исполнение упрощает wiring - все провода проходят в одном пространстве, удобно для однопользовательских систем;
• Поддерживается рекомендованный проектный ассортимент - совместима с продукцией IEK, что гарантирует точную посадку и надёжность контактов.

Ограничения применения

• Не предназначена для установки в условиях повышенной влажности, пыли или на улице - IP40 недостаточен для таких сред;
• Не содержит встроенных клеммных колодок для нулевых и заземляющих проводов - необходимо использовать внешние шины;
• Не предназначен для трёхфазных счётчиков с большим числом выводов - возможны трудности с маршрутизацией проводов;
• Некомплектный состав - не включает автоматы, счётчики, шины, крепления; всё нужно докупать отдельно;
• Не подходит для промышленных щитов с высокими требованиями к степени защиты или взрывобезопасности.

Примеры использования

• Щиток в квартире: счётчик + 1 вводной автомат + 2 автомата на освещение + 2 на розетки + 1 УЗО;
• Частный дом: счётчик + вводной автомат + УЗО + автомат на насос + автомат на теплый пол;
• Офисный уголок: счётчик + автомат на компьютеры + автомат на принтер + резервный автомат.

Практические советы

• Перед монтажом проверьте, чтобы глубина стены позволила полностью поместить панель - 30 мм корпуса требуют минимум 45 мм свободного пространства;
• Используйте отдельные N- и PE-шинки, так как они в панели не предусмотрены - закрепите их на DIN-рейке рядом с автоматами;
• При использовании в холодном помещении (например, на лестничной клетке) убедитесь, что температура не опускается ниже −25C - иначе полистирол станет хрупким;
• Для лучшей организации проводов используйте кабельные каналы или стяжки - внутри корпуса много места, но хаотичная прокладка затрудняет диагностику;
• Артикул mpp10-1 от IEK лучше сочетать с другими элементами серии IEK - это повышает совместимость и долговечность соединений.
