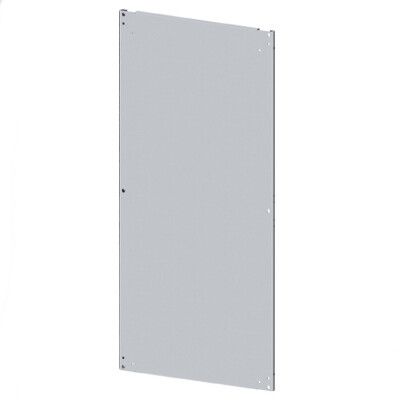

Панель монтажная для шкафа RAM BLOCK CAE/CQE 2000х1200мм DKC R5PCE20120 ДКС

Плата монтажная для шкафов DAE/CQE 2000 x 1200 мм от DKC (ДКС), артикул r5pce20120, предназначена для крепления тяжелого оборудования внутри шкафов серии RAM block. Она обеспечивает жесткую и устойчивую основу для устройств автоматизации, релейной защиты и управления, совместима со шкафами высотой 1000 мм и шириной 1200 мм.

Назначение и область применения

Плата монтажная для шкафов DAE/CQE 2000 x 1200 мм используется для фиксации тяжелых компонентов — преобразователей частоты, контакторов, автоматических выключателей, модулей PLC и других устройств внутри шкафов серии RAM block. Подходит для промышленных объектов: заводские линии, насосные станции, распределительные пункты, системы автоматического контроля технологических процессов.

Технические характеристики

• Размеры: 1883 мм (высота) × 1086 мм (ширина)
• Толщина материала: 3 мм
• Материал: сталь
• Покрытие: оцинкованное (защита от коррозии)
• Перфорация: есть — для гибкой фиксации оборудования
• Цвет: светло-серый
• Нормативный документ: ГОСТ 50827.3-2009
• Номинальная нагрузка: до 600 кг

Совместимость и монтаж

Плата рассчитана исключительно на шкафы серии RAM block модели DAE и CQE с габаритами 1000×1200 мм. Установка происходит на направляющие рамы шкафа с помощью болтов или заклепок через перфорированные отверстия. Перфорация позволяет свободно выбирать места крепления оборудования — без необходимости сверления. Для монтажа требуется доступ к задней части шкафа и инструменты для затяжки крепежа (ключи, отвертки).

Безопасность и стандарты

Изготовлена в соответствии с ГОСТ 50827.3-2009 — нормативом для монтажных плат в электрошкафах. Оцинкованное покрытие соответствует требованиям к защите от коррозии в условиях повышенной влажности. Максимальная нагрузка 600 кг обеспечивает безопасную работу даже при размещении массивного оборудования — например, нескольких силовых преобразователей одновременно.

Преимущества

• Увеличенная площадь поверхности — удобно размещать крупногабаритные устройства
• Оцинкованное покрытие продлевает срок службы в агрессивных средах
• Перфорация снижает время монтажа и позволяет легко менять расположение оборудования
• Высокая несущая способность (600 кг) — поддерживает тяжелые элементы без деформаций
• Совместима с конструкцией шкафов DAE и CQE — не требует доработок

Ограничения применения

• Не подходит для шкафов других серий или размеров — несовместима с DAE/CQE 2000×1200 мм по высоте
• Не предназначена для наружной установки — работает только внутри закрытых шкафов
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов — цинк может разрушаться при длительном контакте
• Толщина 3 мм обеспечивает жесткость, но не заменяет усиление для очень тяжелых или вибрационных нагрузок — при установке тяжелых станков проверьте крепление к раме шкафа

Примеры использования

• Установка частотных преобразователей на промышленном конвейере
• Фиксация релейных щитов в системе резервирования энергоснабжения
• Размещение контроллеров и I/O-модулей в АСУ ТП на химическом заводе
• Крепление силовых клеммных колодок и автоматических выключателей в распределительном шкафу

Практические советы

• Перед монтажом проверьте соответствие размеров платы и шкафа — плата имеет высоту 1883 мм, а шкаф — 1000 мм; она крепится вертикально, а не горизонтально
• Используйте антивибрационные прокладки под тяжелое оборудование — особенно при работе с двигателями или насосами
• При использовании в помещениях с высокой влажностью регулярно осматривайте края платы — возможна локальная коррозия при повреждении цинкового слоя
• Для быстрого монтажа используйте крепеж с самонарезающими головками — они проходят через перфорацию без предварительного сверления
• Не нагружайте плату равномерно — сосредоточенная нагрузка выше 150 кг в одной точке может вызвать прогиб; распределяйте вес по всей площади
