Патрон ПТ 1.2 10кВ 40А 31.5кА С У3 КЭАЗ 231484

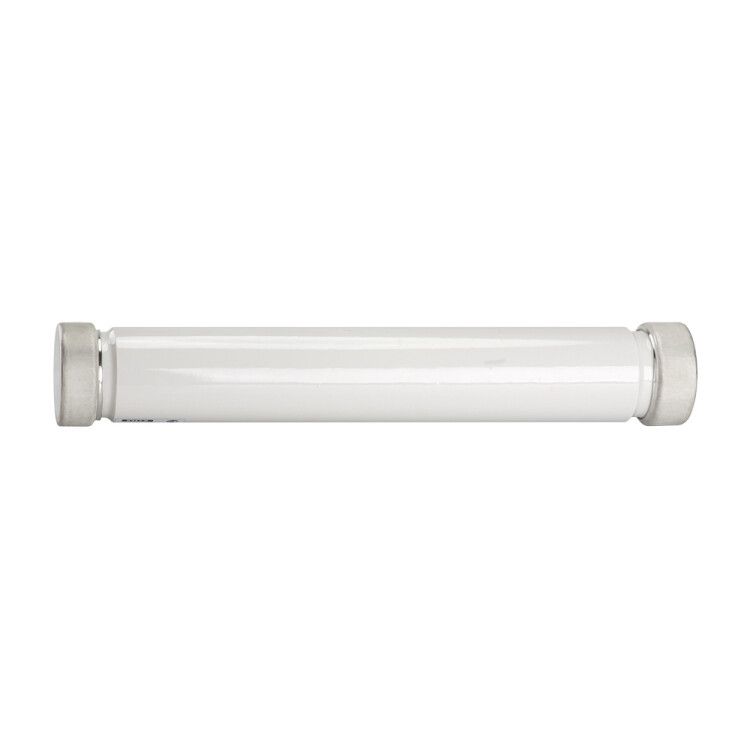

Патрон ПТ-1.2-10-40-31,5-С-У3 от КЭАЗ - высоковольтный токоограничивающий патрон, предназначенный для защиты распределительных устройств в сетях переменного тока 10 кВ. Он сочетает надёжную коммутационную способность и устойчивость к экстремальным температурам, что делает его подходящим решением для промышленных объектов в условиях У3.

Назначение и область применения

Патрон ПТ-1.2-10-40-31,5-С-У3 используется для защиты силового оборудования в распределительных устройствах высокого напряжения. Его основная задача - быстрое ограничение тока короткого замыкания и гашение дуги при аварийных режимах. Применяется в системах с номинальным напряжением 10 кВ, где требуется надёжная и быстродействующая защита, особенно там, где установлены предохранители класса gR.

Технические характеристики

• Номинальное напряжение: 10 кВ (переменный ток AC)
• Номинальный ток: 40 А
• Предельная коммутационная способность: 31,5 кА
• Номинальная частота: 50 Гц
• Диаметр корпуса: 72 мм
• Климатическое исполнение: У3 - работает при температурах от -45 C до +40 C
• Степень защиты: IP00 - без внешней защиты от пыли и воды; требует установки в закрытом щите
• Тип изделия: токоограничивающий патрон
• Категория применения: gR - для защиты кабелей и оборудования от перегрузок и коротких замыканий
• Технология установки: воздушная - монтаж в воздухе, без герметизации

Совместимость и монтаж

Патрон ПТ-1.2-10-40-31,5-С-У3 совместим с предохранителями типа gR, соответствующими номинальному току 40 А и напряжению 10 кВ. Монтаж осуществляется в изолированных распределительных устройствах с жёстким креплением. Диаметр корпуса 72 мм определяет требования к посадочному месту - необходимо проверить соответствие размеров панели или шасси перед установкой. Подключение выполняется через контактные зажимы, предусмотренные конструкцией патрона. Не допускается использование вне закрытых металлических или пластиковых корпусов из-за отсутствия степени защиты (IP00).

Безопасность и стандарты

Изделие соответствует требованиям к токоограничивающим предохранителям категории gR, применяемым в соответствии с международными нормами IEC 60269. Конструкция обеспечивает безопасное гашение дуги при максимальном токе короткого замыкания 31,5 кА. Для работы в условиях У3 патрон прошёл тестирование на термическую стойкость и механическую прочность при низких температурах.

Преимущества

• Высокая коммутационная способность - способен отключать токи до 31,5 кА без повреждений
• Работает в широком диапазоне температур - подходит для холодных регионов и открытых площадок
• Совместим с распространёнными предохранителями gR - легко заменяется в существующих системах
• Произведён на заводе КЭАЗ - известный производитель с долгой историей в области высоковольтной аппаратуры

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP00 требует обязательного помещения в защищённый корпус
• Подходит только для цепей переменного тока 50 Гц - не применяется в постоянном токе или частотах выше 50 Гц
• Максимальный ток 40 А - не подходит для нагрузок свыше этого значения
• Не рекомендован для частых операций включения/выключения - является одноразовым защитным элементом, рассчитанным на работу при аварии

Примеры использования

• Защита кабельных линий 10 кВ на подстанциях
• Ограничение токов КЗ в комплектных трансформаторных подстанциях (КТП)
• Функциональная часть ячеек КРУ-10 кВ
• Щитовые распределительные устройства на промышленных предприятиях

Практические советы

• Перед установкой проверьте соответствие диаметра патрона (72 мм) и посадочного места в щите - несоответствие может вызвать плохой контакт или невозможность фиксации
• Используйте только оригинальные предохранители gR с номиналом 40 А - несовместимые элементы снижают надёжность и нарушают сертификацию
• При обслуживании всегда отключайте питание и используйте средства защиты - работа с 10 кВ требует соблюдения правил безопасности
• Патроны ПТ-1.2-10-40-31,5-С-У3 от КЭAZ имеют срок службы, ограниченный числом срабатываний - после одного аварийного отключения заменяйте полностью
• Для условий с повышенной запылённостью дополнительно устанавливайте внутренние фильтры или герметичные кожухи, даже при наличии U3-исполнения
