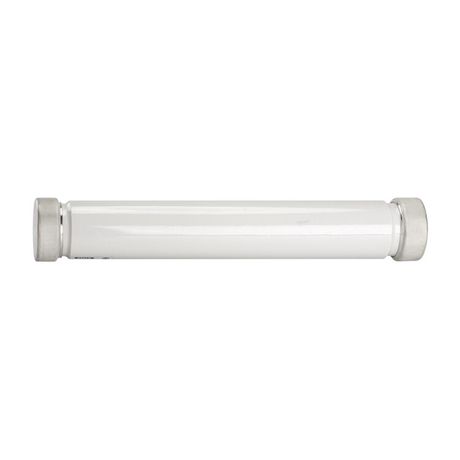

Патрон ПТ 1.2 6кВ 80А 40кА У3 КЭАЗ 113178

Патрон ПТ-1.2-6-80-40-У3 - высоковольтный токоограничивающий предохранитель от КЭАЗ, предназначенный для защиты распределительных устройств в сетях до 6 кВ. Артикул 113178 соответствует серии ПТ и используется там, где требуется быстрое отключение при коротком замыкании.

Назначение и область применения

Патрон ПТ-1.2-6-80-40-У3 применяется для защиты силового оборудования в распределительных устройствах высокого напряжения - таких как трансформаторы, реакторы, кабельные линии и ячейки КРУ. Он обеспечивает надёжную защиту от сверхтоков, особенно при коротких замыканиях. Предназначен для работы в условиях умеренного климата, что делает его подходящим для установки в закрытых помещениях подстанций, промышленных цехах и энергообъектах.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который предохранитель выдерживает длительно без срабатывания.
• Номинальное напряжение: 6 кВ - работает в сетях переменного тока до этого значения.
• Предельная коммутационная способность: 40 кА - способен безопасно отключить ток короткого замыкания до этой величины.
• Частота: 50 Гц - совместим с промышленными сетями России и стран СНГ.
• Тип изделия: токоограничивающий - снижает амплитуду тока КЗ за счёт быстрого плавления элемента, уменьшая механические и тепловые нагрузки на оборудование.
• Категория применения: gR - предназначен для защиты кабелей и других чувствительных компонентов от перегрузок и КЗ.
• Диаметр: 72 мм - габаритный размер корпуса, важен при выборе места установки и совместимости с держателями.
• Климатическое исполнение: У3 - рассчитан на работу при температурах от -45 C до +40 C, в условиях средней влажности и без воздействия агрессивных сред.
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; требует установки в герметичном или защищённом корпусе.
• Технология установки: воздушная - монтаж осуществляется в воздухе, без изоляционной жидкости или газовой среды.

Совместимость и монтаж

Патрон ПТ-1.2-6-80-40-У3 совместим с держателями предохранителей серии ПТ, имеющими посадочный диаметр 72 мм. Монтаж выполняется вручную - предохранитель вставляется в держатель до фиксации. Для безопасности перед заменой необходимо полностью обесточить участок сети. Нельзя использовать этот патрон в сочетании с держателями других серий - даже при совпадении диаметра возможна некорректная работа контактов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60269-1 для предохранителей категории gR. Применение в соответствии с нормами обеспечивает соответствие требованиям ПУЭ и правилам эксплуатации электроустановок. Отсутствие степени защиты IP00 требует соблюдения мер безопасности при обслуживании - запрещено работать с открытым доступом к контактам под напряжением.

Преимущества

• Быстрая реакция на короткое замыкание благодаря токоограничивающей технологии - минимизирует повреждения оборудования.
• Высокая коммутационная способность (40 кА) позволяет применять его в мощных распределительных системах.
• Устойчивость к широкому диапазону температур (-45…+40 C) обеспечивает надёжную работу в холодных регионах и зимний период.
• Простая замена - не требует специальных инструментов, достаточно стандартного держателя серии ПТ.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP00 требует обязательной установки внутри шкафа или камеры.
• Не подходит для защиты двигателей или сложных автоматических систем - категория gR ориентирована на кабели и трансформаторы.
• Не допускается использование в цепях постоянного тока - только для переменного тока 50 Гц.
• Максимальный ток 80 А исключает применение в цепях с более высокой нагрузкой - для больших значений нужны другие модели серии ПТ.

Примеры использования

• Защита входного кабеля питания трансформатора 6/0,4 кВ в комплектной трансформаторной подстанции (КТП).
• Автоматическая защита секции КРУ-6 кВ в промышленном цехе с большим количеством электроприёмников.
• Фазовая защита в распределительных щитах на объектах ЖКХ, где есть риск возникновения КЗ в старой проводке.

Практические советы

• Перед установкой проверьте соответствие диаметра 72 мм держателя - неверный размер может вызвать нагрев или плохой контакт.
• При замене всегда используйте оригинальные предохранители серии ПТ - аналоги могут иметь отличную временятоковую характеристику.
• Не рекомендуется многократная замена одного и того же патрона - после срабатывания он считается одноразовым изделием.
• Для удобства обслуживания в местах с частыми авариями предусмотрите наличие запасных патронов ПТ-1.2-6-80-40-У3 и держателей.
• При проектировании системы учтите, что этот патрон не защищает от перегрузок малой продолжительности - для них нужна дополнительная термозащита.
