Переходник симметричный с крышкой Стандарт 400х200х50 | PR16.0652 Промрукав Строитель

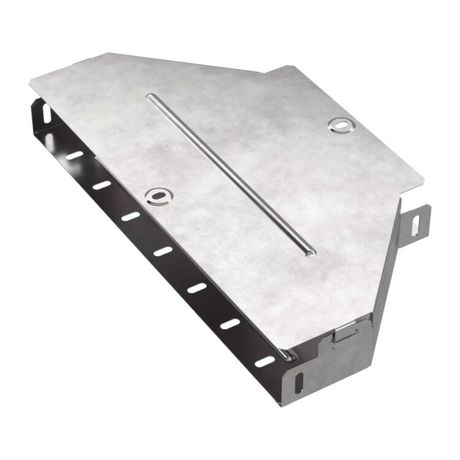

Переходник симметричный с крышкой 400х200х50 от ПРОМРУКАВ (артикул pr16.0652) - металлический элемент для изменения ширины кабельного лотка при сохранении высоты и герметичности. Подходит для прокладки кабелей в промышленных условиях, где важна прочность и устойчивость к внешним воздействиям.

Назначение и область применения

Переходник симметричный с крышкой 400х200х50 используется для плавного перехода между кабельными лотками шириной 400 мм и 200 мм. Обеспечивает непрерывную трассу без перегибов, снижает риск повреждения изоляции кабелей. Применяется в системах распределения электроэнергии и управления на заводах, в цехах, на транспорте, в энергообъектах. Особенно актуален там, где требуется сохранить защиту от пыли, влаги и механических нагрузок.

Технические характеристики

• Габариты: 400×200×50 мм - длина по большому основанию, длина по малому основанию, высота корпуса;
• Материал: оцинкованная сталь, обработанная по методу Сендзимира - равномерное цинковое покрытие толщиной 10–22 мкм;
• Высота: 50 мм - одинакова по всей длине, обеспечивает совпадение уровней лотков;
• Конструкция: симметричная редукция - равномерное сужение от 400 мм до 200 мм без перекосов;
• Крышка: в комплекте, фиксируется на защелках или болтах (тип крепления не указан);
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Цвет: серый - единый цвет оцинкованной стали после пассивации;
• Климатическое исполнение: УХЛ2 - допускает работу в помещениях и под навесом при температуре от -80 C до +150 C;
• Исполнение: усиленное - увеличенная жесткость стенок против деформаций;
• Подключение: без соединительных разъемов - требует самостоятельного крепления к лоткам.

Совместимость и монтаж

Переходник симметричный с крышкой 400х200х50 совместим с лотками того же типа и стандарта, что имеют аналогичную высоту (50 мм) и тип крепления. Для установки необходимо:

• Закрепить переходник болтами или сваркой к основному лотку 400 мм и к узкому лотку 200 мм;
• Убедиться, что посадочные поверхности выровнены - отклонение более 2 мм вызывает напряжение в кабелях;
• Не использовать в местах с вибрацией выше 10 Гц без демпфирующих прокладок;
• При монтаже в вертикальном положении - предусмотреть дополнительную фиксацию крышки.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к агрессивным средам. Метод оцинковки Сендзимира гарантирует долговременную защиту от коррозии даже при повышенной влажности. Климатическое исполнение УХЛ2 позволяет применять переходник в зонах с колебаниями температуры, включая холодильные камеры и нагреваемые участки. Соответствие нормам пожарной безопасности подтверждается тестированием материала на самозатухание.

Преимущества

• Высокая механическая прочность благодаря усиленной конструкции и толщине стали;
• Долгий срок службы - оцинковка по Сендзимиру устойчива к сколам и царапинам;
• Автоматическая герметизация при закрытой крышке - предотвращает попадание пыли и влаги;
• Широкий температурный диапазон - работает в экстремальных условиях, где другие материалы хрупки или деформируются;
• Симметричная форма - удобна для сборки в обоих направлениях, не требует ориентации “лицом”.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP-класс защиты не указан, поэтому нельзя использовать в подземных канализациях или открытых водоемах;
• Не рекомендуется для частых разборок - крышка не имеет быстроразъемных замков, снятие требует инструментов;
• Не подходит для лотков с другой высотой - 50 мм является жестким параметром, адаптеры других высот несовместимы;
• Отсутствие внутренних разъемов - требует ручного соединения с другими элементами системы.

Примеры использования

• На конвейере: переход от широкого лотка к узкому в зоне обслуживания оборудования;
• В цехе металлургического производства: трассировка силовых кабелей через зону с изменением ширины прохода;
• На тепловой электростанции: прокладка кабелей между смежными технологическими блоками с разной плотностью разводки;
• В логистических комплексах: организация кабельных путей в зонах с ограниченным пространством.

Практические советы

• При заказе проверьте, чтобы ширина лотков точно соответствовала 400 мм и 200 мм - даже +-5 мм может затруднить монтаж;
• Для длительной эксплуатации в сырых помещениях - периодически осматривайте края крышки на предмет коррозии;
• Если планируете многократное открывание крышки - рассмотрите возможность замены на модель с защелками;
• При использовании в условиях вибраций - используйте резиновые прокладки между переходником и лотком;
• При монтаже в потолочных конструкциях - учтите вес изделия: около 4–5 кг, нужна надежная опора.
