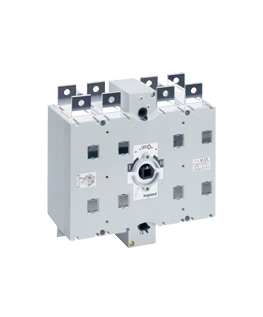

Перекидной выключатель-разъединитель DCX-M - 630 А типоразмер 4 3П винтовые зажимы | 431109 Legrand

Рубильник реверсивный трехполюсный 630А, выключатель-разъединитель DCX-M 630А, винтовые зажимы — это коммутирующее устройство для безопасного отключения и переключения трёхфазных цепей постоянного и переменного тока в промышленных распределительных системах. Модель DCX-M 630А от Legrand предназначена для стационарной установки в щитах и обеспечивает надёжную механическую изоляцию цепи при обслуживании.

Назначение и область применения

Рубильник DCX-M 630А используется для ручного отключения и переключения нагрузки между двумя источниками питания — например, основным и резервным. Подходит для промышленных объектов: станций управления, насосных, компрессорных, конвейерных линий, где требуется физическая изоляция цепи перед ремонтом или переключением режимов работы. Устройство не предназначено для частых включений под нагрузкой — его задача — безопасное отключение, а не управление двигателем.

Технические характеристики

• Номинальный ток: 630 А — способен длительно проводить ток до этой величины без перегрева.
• Количество полюсов: 3 — контролирует все три фазы одновременно.
• Напряжение: 400–1000 В переменного тока — работает в сетях среднего и высокого напряжения.
• Мощность при 400 В: 250 кВт — соответствует нагрузкам крупных трёхфазных двигателей.
• Условный ток короткого замыкания: 20 кА — выдерживает кратковременные аварийные токи без разрушения.
• Тип присоединения: болтовое — провода крепятся винтами на клеммах, требуют правильного момента затяжки.
• Степень защиты IP2X — предотвращает доступ пальцев к токоведущим частям, но не защищает от пыли и брызг воды.
• Количество переключающих контактов: 4 — позволяет выполнять реверсивное переключение между двумя цепями (например, «вперёд» и «назад»).
• Управление: поворотная удлинённая рукоятка — обеспечивает удобный и безопасный доступ при установке в глубоких шкафах.
• Климатическое исполнение: УХЛ4 — рассчитан на работу в помещениях с умеренным климатом, возможна работа при температуре от −25°C до +40°C.
• Монтаж: на монтажную плату — устанавливается на DIN-рейку или жесткую поверхность внутри распределительного щита.
• Сертификат: ГОСТ-Р 50030.3-99 (МЭК 60947-3-99) — соответствие требованиям к выключателям-разъединителям.

Совместимость и монтаж

Рубильник DCX-M 630А совместим с большинством промышленных распределительных щитов благодаря компактному корпусу и стандартному креплению на монтажной плате. Для монтажа необходимо:

• Обеспечить свободное пространство вокруг устройства — минимум 50 мм сбоку и сверху для теплоотвода и доступа к рукоятке.
• Использовать медные кабели сечением до 185 мм² — согласно рекомендациям Legrand для болтовых зажимов.
• Затягивать винты клемм моментом 15–20 Н·м — недостаточная затяжка вызывает нагрев, избыточная — повреждает контакт.
• Не использовать в условиях повышенной влажности или запылённости — IP2X не обеспечивает защиту от внешних воздействий.

Безопасность и стандарты

Рубильник DCX-M 630А соответствует ГОСТ-Р 50030.3-99 (МЭК 60947-3-99), что гарантирует его безопасность при работе в промышленных сетях. Конструкция исключает случайное включение — рукоятка имеет фиксированное положение «выкл» и «вкл». Каждый полюс имеет видимый разрыв, что соответствует нормам безопасности при проведении ремонтных работ. Цвет черной рукоятки стандартизирован для обозначения ручного управления.

Преимущества

• Реверсивное исполнение — позволяет переключать направление питания без дополнительных аппаратов.
• Компактная версия — экономит место в щите, особенно важно при плотном расположении оборудования.
• Надёжные винтовые зажимы — обеспечивают долговечный контакт даже при колебаниях тока.
• Удлинённая рукоятка — снижает риск травмы при работе в ограниченном пространстве.
• Совместимость с сериями Legrand — легко интегрируется в существующие системы автоматизации.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой — это не автоматический выключатель, а разъединитель.
• IP2X не защищает от пыли, влаги и брызг — нельзя устанавливать вне закрытых щитов или в сырых помещениях.
• Требуется ручное управление — не подходит для автоматических систем без дополнительных приводов.
• Не допускается использование в цепях с напряжением выше 1000 В — превышение может привести к пробою изоляции.

Примеры использования

• Переключение питания станка с основной сети на генератор при отключении электроэнергии.
• Отключение трёхфазного двигателя насосной станции перед техобслуживанием.
• Реверсивное управление конвейером — переключение направления движения через два источника.
• Распределительный щит на заводе с несколькими линиями — рубильник DCX-M 630А служит точкой отключения для одной из них.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и класса винтовых зажимов — используйте калибратор крутящего момента.
• После установки выполните контрольную проверку: убедитесь, что рукоятка фиксируется в обоих крайних положениях и не имеет люфта.
• При использовании в составе комплексной системы — пометьте рубильник DCX-M 630А этикеткой с номером цепи и предупреждением «Отключен — не включать!».
• Не смешивайте этот рубильник с автоматическими выключателями — он не обладает функцией защиты от перегрузки или КЗ.
• При замене старого аппарата — учтите габариты: модель DCX-M 630А имеет меньшие размеры, чем аналогичные устройства других производителей.
