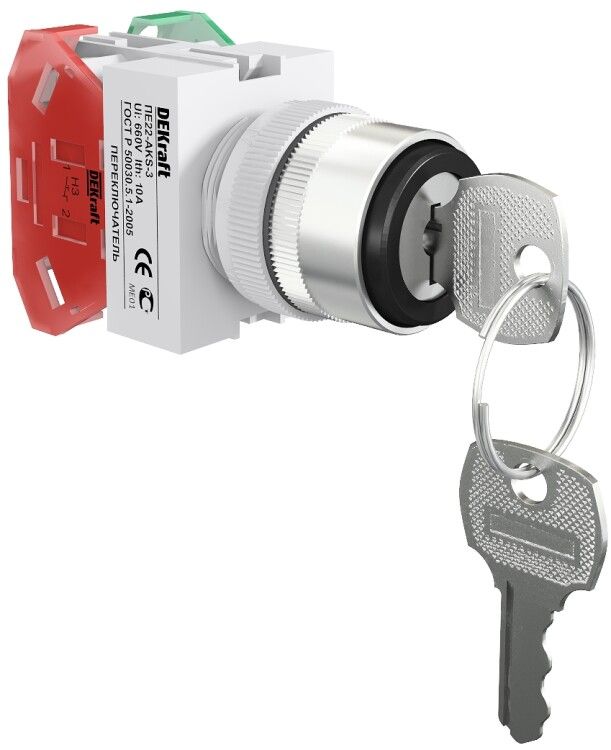

Переключатель на 3 положения I-O-II ПЕ-22 AKSR-3 d22мм прав. без фиксации с ключом DEKraft 25143DEK APC

Переключатель ПЕ-22, AKSR-3 от DEKraft - это механический ключевой переключатель с тремя положениями I-O-II без самовозврата, предназначенный для надежной коммутации цепей до 220 В и тока до 10 А. Устройство монтируется на панель через отверстие 22 мм, защищено от пыли и брызг (IP54), подходит для промышленного оборудования и систем управления.

Назначение и область применения

Переключатель ПЕ-22, AKSR-3 используется для ручного управления электрическими цепями в трех режимах: выключен (O), включен в положении I и включен в положении II. Каждое положение фиксируется вручную - после перевода ключа он остается в выбранном состоянии. Подходит для управления питанием, выбора режимов работы или активации вторичных контуров в устройствах, где требуется контроль доступа - например, на станках, конвейерах, щитах автоматизации и распределительных шкафах.

Технические характеристики

• Тип: переключатель с ключом, три положения (I-O-II), без фиксации в среднем положении
• Номинальное напряжение: 220 В переменного тока
• Номинальный ток: 10 А
• Количество контактов: два нормально разомкнутых (2 НО)
• Подключение: винтовые зажимы, максимальное сечение кабеля - 2,5 мм2
• Диаметр отверстия для монтажа: 22 мм
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и повышенной влажности
• Материал корпуса: пластик с хромированным передним кольцом
• Цвет кнопки: черный
• Нормативное соответствие: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Переключатель ПЕ-22, AKSR-3 устанавливается в подготовленное отверстие диаметром 22 мм на панели или двери электрошкафа. Для фиксации используется переднее кольцо с резьбой - после вставки ключ поворачивается и плотно затягивается. Соединение проводов осуществляется через винтовые клеммы - допускается подключение одножильных и многожильных кабелей сечением до 2,5 мм2. Не требует специальных инструментов, кроме отвертки. Установка возможна как на вертикальных, так и на горизонтальных поверхностях.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует безопасность аппаратов управления. Защита IP54 обеспечивает работу в условиях производства с пылью и возможными брызгами воды. Конструкция исключает случайное включение - ключ можно извлечь только в положении “O”, что предотвращает неквалифицированный доступ к управлению оборудованием.

Преимущества

• Физическая блокировка ключом снижает риск несанкционированного включения
• Жесткая фиксация в крайних положениях гарантирует стабильность состояния цепи
• Высокая степень защиты IP54 позволяет использовать в помещениях с повышенной запыленностью
• Простой винтовой контакт обеспечивает долгий срок службы без обслуживания
• Хромированное кольцо устойчиво к механическому воздействию и легко моется

Ограничения применения

• Не предназначен для постоянного подключения нагрузки выше 10 А - превышение вызывает перегрев и выход из строя
• Не имеет световой индикации - состояние цепи нельзя определить визуально без внешней сигнализации
• Не рассчитан на погружение в жидкости или мойку под давлением - IP54 недостаточно для влажных сред с прямым орошением
• Не поддерживает автономный возврат в нейтральное положение - необходимо ручное перемещение ключа
• Запрещена установка в местах с температурой ниже −25C или выше +40C

Примеры использования

• Выбор режима работы станка: “I” - медленный ход, “O” - выключено, “II” - быстрый ход
• Активация резервного источника питания в распределительном щите
• Ручное управление освещением в производственной зоне с контролем доступа
• Переключение между двумя источниками питания в системах бесперебойного энергоснабжения

Практические советы

• При монтаже проверьте точность сверления отверстия - диаметр должен точно соответствовать 22 мм, иначе ключ будет болтаться или не войдет
• Используйте кабели с жилами, хорошо обжатыми наконечниками - это повысит надежность винтового соединения
• Не используйте переключатель в качестве основного рубильника - он не предназначен для частых операций под нагрузкой более 10 А
• Для длительной эксплуатации рекомендуется периодически проверять затяжку клемм - особенно после первых 10–20 циклов включения
• Ключи от одного переключателя ПЕ-22, AKSR-3 не совпадают с другими моделями - сохраняйте комплект при замене
