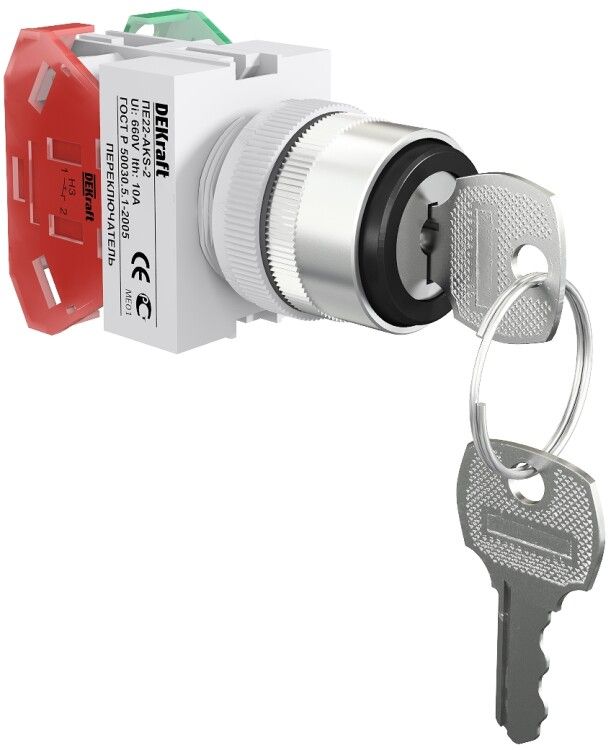

Переключатель на 2 положения I-O ПЕ-22 AKSR-2 d22мм прав. без фиксации с ключом DEKraft 25142DEK APC

Переключатель 2-полюсный I-O без фиксации с ключом, d22мм, ПЕ-22, AKSR-2 - это механический коммутирующий аппарат с ключевой блокировкой, предназначенный для безопасного включения и выключения электрических цепей в условиях промышленной среды. Бренд DEKRAFT и артикул AKSR-2 указывают на серию ПЕ-22, которая обеспечивает надёжную работу при напряжении до 220 В и токе до 10 А.

Назначение и область применения

Переключатель ПЕ-22, AKSR-2 используется для ручного управления электрическими цепями, где требуется контроль доступа и предотвращение случайного включения. Он подходит для систем, требующих двухпозиционного управления: «выключено» (O) и «включено» (I), причём после отпускания ключа он автоматически возвращается в положение «выключено». Применяется на станках, конвейерах, щитах управления, насосных станциях и других стационарных установках, особенно там, где важна безопасность персонала.

Технические характеристики

• Тип: 2-полюсный переключатель с одним нормально открытым (НО) и одним нормально закрытым (НЗ) контактами
• Напряжение: до 220 В переменного тока
• Номинальный ток: 10 А
• Способ возврата: пружинно-возвратный механизм - ключ не фиксируется в положении «I»
• Подключение: винтовые зажимы, максимальное сечение кабеля - 2,5 мм2
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Диаметр отверстия для монтажа: 22 мм
• Цвет: чёрная кнопка, хромированное пластиковое переднее кольцо
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и повышенной влажности
• Соответствие стандарту: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Переключатель ПЕ-22, AKSR-2 монтируется через отверстие диаметром 22 мм в панель или дверцу шкафа. Для установки требуется только сверление отверстия и затяжка гайки сзади. Клеммы рассчитаны на провода сечением до 2,5 мм2 - не используйте более толстые жилы. Подключение выполняется винтами, что позволяет легко заменить или проверить соединения. Устройство совместимо с любыми панелями из металла, пластика или композита, имеющими достаточную толщину для фиксации переднего кольца.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует управление электрооборудованием. Степень защиты IP54 гарантирует, что внутренние части не повреждаются пылью и влагой, что важно для цехов с высокой запылённостью или периодическими мойками. Ключевая блокировка исключает возможность включения без наличия ключа - это снижает риск аварийного запуска оборудования. Цвет переднего кольца - хром - обеспечивает контрастность и удобство визуального определения положения.

Преимущества

• Автоматический возврат в положение «выключено» - предотвращает забытое включение
• Ключевая блокировка - контролируемый доступ к управлению
• Высокая степень защиты IP54 - устойчивость к агрессивной среде
• Простое винтовое подключение - не требует специальных инструментов
• Совмещение НО и НЗ контактов - позволяет использовать в схемах с обратной связью или сигнализацией

Ограничения применения

• Не предназначен для постоянного включения - пружинный механизм не фиксирует положение «I»
• Работает только при напряжении до 220 В - нельзя применять в сетях выше 660 В, даже если указано соответствие ГОСТ
• Не имеет световой индикации - состояние цепи не видно визуально без внешних сигналов
• Пластиковое переднее кольцо не выдерживает ударных нагрузок - не рекомендовано для мест с возможными механическими воздействиями
• Не допускается использование в взрывоопасных зонах - класс защиты IP54 недостаточен для таких условий

Примеры использования

• Электродвигатель конвейера - ключ вставляют для запуска, после завершения работы ключ извлекают, и двигатель отключается
• Щит управления насосной станцией - оператор включает помпу, затем убирает ключ, чтобы никто не мог включить её снова без разрешения
• Обслуживание станка - во время ремонта ключ берёт себе мастер, и оборудование остаётся выключенным до окончания работ

Практические советы

• При монтаже убедитесь, что толщина панели соответствует глубине корпуса - иначе переднее кольцо не будет плотно прилегать
• Не перегибайте провода при подключении - винтовые клеммы чувствительны к плохому контакту
• Проверьте наличие ключа перед каждым обслуживанием - потеря ключа делает переключатель бесполезным
• Для длительной эксплуатации в сырых помещениях дополнительно герметизируйте место прохода кабеля
• Артикул AKSR-2 и серия ПЕ-22 от DEKRAFT имеют аналоги у других производителей - но замена должна учитывать точный диаметр 22 мм и тип контактов
