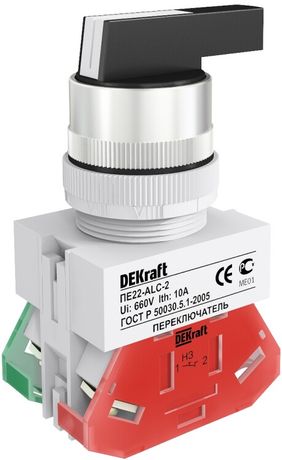

Переключатель на 2 положения I-O ПЕ-22 ACRL-2 d22мм прав. без фиксации удлинен. ручка DEKraft 25145DEK APC

Переключатель DEKraft 25145dek - двухполюсный коммутирующий аппарат с удлинённой ручкой, предназначенный для ручного управления электрическими цепями в промышленном оборудовании. Устройство имеет один нормально открытый и один нормально закрытый контакт, работает без фиксации и рассчитан на напряжение до 220 В. Подходит для монтажа на панелях и дверях станков, автоматических линий и распределительных щитов.

Назначение и область применения

Переключатель DEKraft 25145dek используется для ручного включения и выключения электрических цепей в устройствах, где требуется быстрое переключение между двумя состояниями: “Выкл.” (O) и “Вкл.” (I). Применяется в системах управления станков, конвейеров, насосов, освещения и других промышленных установках. Благодаря отсутствию фиксации, он идеален для ситуаций, когда оператор должен постоянно удерживать ручку - например, для запуска оборудования на время обслуживания или тестирования.

Технические характеристики

• Количество полюсов: 2
• Конфигурация контактов: 1 НО (нормально открытый) + 1 НЗ (нормально закрытый)
• Номинальное напряжение: 220 В переменного тока
• Номинальный ток: 10 А
• Диаметр монтажного отверстия: 22 мм
• Тип управления: поворотная удлинённая ручка (черная)
• Фиксация положений: отсутствует - ручка возвращается в исходное положение при отпускании
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Подключение: винтовые зажимы, максимальное сечение кабеля - 2,5 мм2
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, допускает повышенную влажность)
• Монтаж: через монтажную плату (панельный монтаж)
• Цвет корпуса: хромированное переднее кольцо, черная ручка
• Нормативное соответствие: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Переключатель DEKraft 25145dek устанавливается в отверстие диаметром 22 мм в металлической или пластиковой панели. Для надёжной фиксации предусмотрен хромированный передний обод, который плотно прилегает к поверхности. Кабели подключаются к винтовым клеммам - рекомендуется зачищать жилы на 8–10 мм и использовать наконечники типа НШВИ для многожильных проводов. Установка возможна как на вертикальных, так и на горизонтальных поверхностях. Обязательно соблюдайте усилие затяжки винтов - не более 0,5 Нм, чтобы избежать повреждения клемм.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ 50030.5.1-2005, что гарантирует безопасность при работе в условиях промышленного производства. Степень защиты IP54 обеспечивает устойчивость к пыли и случайным брызгам воды, однако не предназначен для постоянного воздействия жидкости или мойки под давлением. Работает в пределах климатического исполнения УХЛ4 - не используйте в помещениях с температурой ниже −25C или выше +40C, а также в средах с высокой конденсацией влаги без дополнительной герметизации.

Преимущества

• Удлинённая ручка удобна для работы в ограниченном пространстве - легко доступна даже при установленных кожухах
• Комбинация НО+НЗ позволяет одновременно управлять двумя цепями - например, включить двигатель и отключить световой сигнал
• Автоматический возврат ручки снижает риск забытого включения оборудования
• Хромированное кольцо улучшает визуальное восприятие и устойчиво к механическому износу
• Простая конструкция без сложной электроники - долговечен и требует минимального обслуживания

Ограничения применения

• Не предназначен для длительного удержания в рабочем состоянии - ручка не фиксируется, поэтому не подходит для постоянного включения
• Напряжение выше 220 В не допускается - использование в сетях 380/660 В возможно только при согласовании с проектом и применении внешних коммутационных средств
• Не следует применять во взрывоопасных зонах - отсутствует взрывозащита
• Не рекомендован для частых циклов включения/выключения свыше 1000 раз в час - срок службы контактов может снизиться
• Не подходит для монтажа в местах с постоянными ударными нагрузками - может повредиться механизм поворота

Примеры использования

• Ручной запуск станка наладчиком - удержание ручки активирует питание, отпускание - останавливает оборудование
• Тестирование системы освещения: включение света при проверке, отключение после завершения
• Аварийная остановка конвейера: оператор нажимает и удерживает, пока не будет устранена причина остановки
• Комбинированное управление: включение двигателя (НО) и одновременное отключение сигнала тревоги (НЗ)

Практические советы

• При монтаже проверьте глубину отверстия - корпус переключателя DEKraft 25145dek требует минимум 25 мм свободного пространства сзади для клеммника
• Для увеличения срока службы контактов не перегружайте устройство - ток не должен превышать 8 А при длительной работе
• Если ручка становится трудно повернуть - смажьте шарнир специальной силиконовой смазкой, не используйте масла на основе углеводородов
• При замене старого переключателя - совпадают ли типы контактов? НО+НЗ отличается от просто НО или НЗ - неверная замена может нарушить работу всей системы
• Для условий с высокой влажностью дополнительно уплотните место прохода кабеля термоусадкой или резиновым кольцом
