Переключатель SW2C-11X/2 2P NO+NC EKF PROxima |

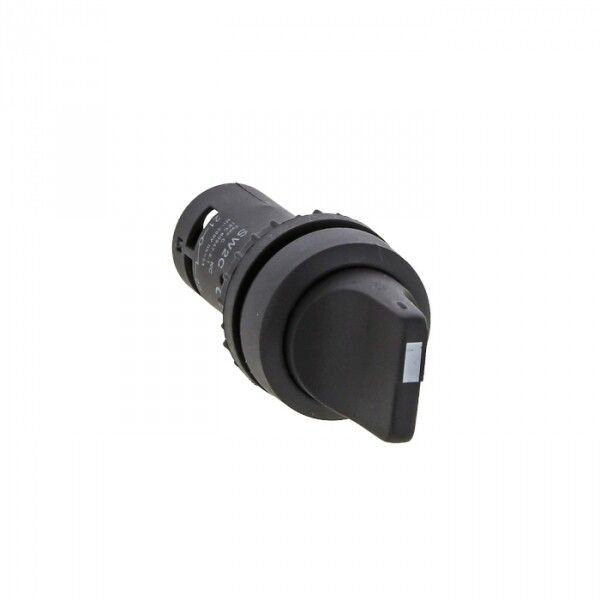

Переключатель EKF PROxima sw2c-11x/2 - компактное коммутационное устройство с двумя полюсами, сочетающее нормально открытый и нормально закрытый контакт, защищённое от пыли и брызг (IP54). Подходит для управления цепями переменного тока на 220 В в условиях промышленного оборудования, автоматических линий и распределительных щитов.

Назначение и область применения

Переключатель EKF PROxima sw2c-11x/2 предназначен для ручного переключения двух электрических цепей одновременно: одна цепь замыкается, другая - размыкается. Это позволяет безопасно переключать режим работы оборудования, например, между основным и резервным источником питания, или менять направление движения двигателя. Применяется в системах автоматизации, на станках, конвейерах, в щитах управления и других местах, где требуется надёжное механическое управление.

Технические характеристики

• Напряжение: 220 В (переменный ток, 50 Гц)
• Номинальный ток: 16 А
• Количество полюсов: 2
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) на каждый полюс
• Тип управления: поворотная рукоятка с фиксацией в обоих положениях
• Степень защиты: IP54 - устойчив к пыли и брызгам воды из любого направления
• Диаметр корпуса: 22 мм
• Габариты: 22×22×42 мм
• Материал корпуса: пластик
• Цвет: черный/белый
• Рабочая температура: от -10 C до +40 C
• Климатическое исполнение: М3 - для умеренного климата с повышенной влажностью
• Фиксация: механическая, удерживает рукоятку в выбранном положении
• Способ монтажа: на монтажную плату (сквозной монтаж через отверстие)
• Наличие переднего кольца: да, из пластика, обеспечивает плотную посадку в панель
• Соответствие стандарту: ГОСТ Р 50030.3-99

Совместимость и монтаж

Переключатель EKF PROxima sw2c-11x/2 монтируется в панели через круглое отверстие диаметром 22 мм. Переднее кольцо фиксирует устройство снаружи, предотвращая проворачивание. Для установки потребуется только отвертка - клеммы рассчитаны на зажим проводов сечением до 2,5 мм2. Устройство совместимо со стандартными монтажными платами и панелями щитового оборудования. Не требует дополнительных креплений или адаптеров.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ Р 50030.3-99, который регламентирует безопасность аппаратов управления для силовых цепей. Защита IP54 гарантирует работу в средах с пылью и возможными брызгами воды, что снижает риск короткого замыкания. Контакты выдерживают нагрузку до 16 А, что исключает перегрев при штатной работе. Не рекомендуется использовать в взрывоопасных зонах или при наличии масляных паров.

Преимущества

• Удобная фиксация рукоятки - не проскальзывает и не возвращается в нейтральное положение
• Два типа контактов (НО+НЗ) позволяют реализовать сложные логические схемы без дополнительных реле
• Компактный размер (22×22×42 мм) экономит место в щите
• Пластиковый корпус и переднее кольцо обеспечивают долговечность и устойчивость к химическим воздействиям
• Подходит для серийного производства благодаря стандартизированному монтажу

Ограничения применения

• Не предназначен для работы при температурах ниже -10 C и выше +40 C - возможна потеря герметичности и жесткость механизма
• Не используется в цепях постоянного тока свыше 400 В - указано в описании производителя, хотя в характеристиках указана только 220 В переменного тока
• Не имеет подсветки - нельзя применять там, где необходимо визуальное определение положения в темноте
• Не допускается погружение в воду или мойка под давлением - IP54 не обеспечивает полную гидроизоляцию
• Не подходит для частых операций более 60 раз в минуту - механизм не рассчитан на высокую частоту переключений

Примеры использования

• Переключение между сетью и автономным генератором в малых объектах
• Изменение направления вращения двигателя насоса или конвейера
• Активация ручного режима на автоматической линии
• Локальный запуск/остановка оборудования в сервисных точках
• Управление освещением в помещениях с несколькими источниками света

Практические советы

• При монтаже проверьте глубину отверстия в панели - корпус переключателя EKF PROxima sw2c-11x/2 выступает на 42 мм, убедитесь, что есть свободное пространство сзади
• Используйте провода с медными жилами сечением 0,5–2,5 мм2 - большие сечения могут не войти в клеммы
• Если нужна подсветка или другой тип рукоятки - выбирайте другие модификации серии PROxima, так как эта модель не имеет этих функций
• Для длительной службы избегайте попадания металлической пыли внутрь - даже при IP54 она может вызвать коррозию контактов
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - особенно в условиях влажности
