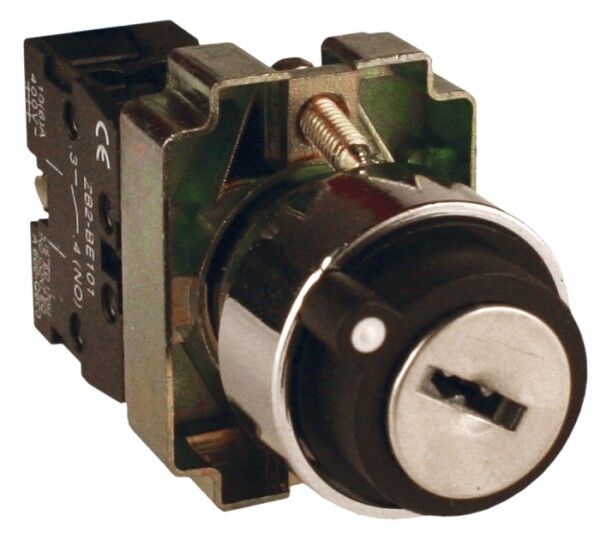

Переключатель BG21 2P с замком не возвратный NO EKF PROxima | xb2-bg21

Переключатель EKF BG21 2P с замком не возвратный NO - это надёжное коммутационное устройство с фиксированным положением, предназначенное для управления цепями переменного тока в промышленном оборудовании. Модель совмещает механическую прочность, простоту монтажа на плату и защиту IP40, что делает её подходящей для установки в щитах и пультах управления.

Назначение и область применения

Переключатель EKF BG21 2P с замком не возвратный NO используется для включения и выключения двухполюсных электрических цепей переменного тока с частотой 50 Гц. Благодаря наличию замка, он остаётся в выбранном положении до ручного отключения - идеально для режимов, где требуется предотвращение случайного переключения. Применяется в системах автоматизации, на станках, конвейерах, в распределительных щитах и пультах управления промышленного оборудования.

Технические характеристики

• Номинальное напряжение: 220 В (по данным спецификации); допустимо использование до 660 В переменного тока согласно описанию производителя
• Номинальный ток: 16 А
• Количество полюсов: 2
• Количество положений: 2 (включено / выключено)
• Тип контактов: один нормально открытый (НО) контакт
• Тип переключателя: с фиксацией, не возвратный - требует ручного действия для возврата в исходное состояние
• Управление: поворотная рукоятка
• Диаметр корпуса: 22 мм
• Диаметр отверстия для монтажа: 22 мм
• Способ подключения: винтовые зажимы
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Рабочий температурный диапазон: от -10 C до +40 C
• Материал корпуса: пластик
• Цвет: чёрный корпус, серое переднее кольцо
• Климатическое исполнение: М3 - умеренный климат, защищённое помещение
• Частота: 50 Гц
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.3-99

Совместимость и монтаж

Переключатель EKF BG21 2P с замком не возвратный NO монтируется через отверстие диаметром 22 мм в панели или монтажную плиту. Установка осуществляется путём вставки корпуса в отверстие и фиксации с помощью переднего кольца. Подключение проводов - через винтовые зажимы, доступные с тыльной стороны устройства. Для правильной работы необходимо соблюдать посадочный диаметр 22 мм - отклонения могут затруднить установку или вызвать люфт. Не рекомендуется использовать в условиях повышенной влажности или воздействия брызг воды из-за низкой степени защиты IP40.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ Р 50030.3-99, который регламентирует безопасность коммутационных аппаратов для низковольтных систем. Конструкция обеспечивает механическую устойчивость и предотвращает самопроизвольное отключение благодаря механизму замка. Однако отсутствие герметичности (IP40) ограничивает применение в средах с риском попадания жидкости или пыли высокой плотности.

Преимущества

• Фиксированное положение с замком снижает вероятность случайного отключения
• Простая и проверенная конструкция с винтовыми зажимами - удобна для обслуживания
• Высокая гарантия (7 лет) указывает на долговечность компонента
• Совместим с большинством стандартных панелей благодаря унифицированному диаметру 22 мм
• Подходит для использования в системах с нагрузкой до 16 А - покрывает большинство задач промышленной автоматики

Ограничения применения

• Не предназначен для установки во влажных, пыльных или агрессивных средах - степень защиты IP40 недостаточна
• Работает только в диапазоне температур от -10 C до +40 C - не подходит для холодных складов или жарких производственных зон вне кондиционирования
• Имеет только один нормально открытый контакт - нельзя использовать для сложных схем с несколькими состояниями
• Не имеет подсветки - невозможно определить текущее положение в темноте без внешней индикации
• Не рассчитан на работу с постоянным током выше 400 В - в спецификации указано, что максимальное напряжение постоянного тока - 400 В

Примеры использования

• Управление питанием двигателя насоса в системе водоснабжения
• Ручной запуск/остановка конвейера на сборочном участке
• Аварийное отключение электрооборудования в щите управления
• Переключение между основным и резервным источником питания (при условии совпадения параметров)

Практические советы

• При монтаже используйте только отверстие диаметром 22 мм - меньшее или деформированное отверстие может повредить корпус
• Затягивайте винты подключения равномерно, чтобы избежать перегрева и окисления контактов
• Не применяйте в местах с возможностью попадания воды - даже капли могут вызвать короткое замыкание
• Для визуального контроля состояния в темноте подключите внешний индикатор
• Проверьте соответствие нагрузки (ток и напряжение) - превышение 16 А или 220 В может привести к выходу из строя
• Эта модель - часть серии PROxima от EKF; при необходимости замены можно найти аналоги в этой же серии с другими типами рукояток или подсветкой
