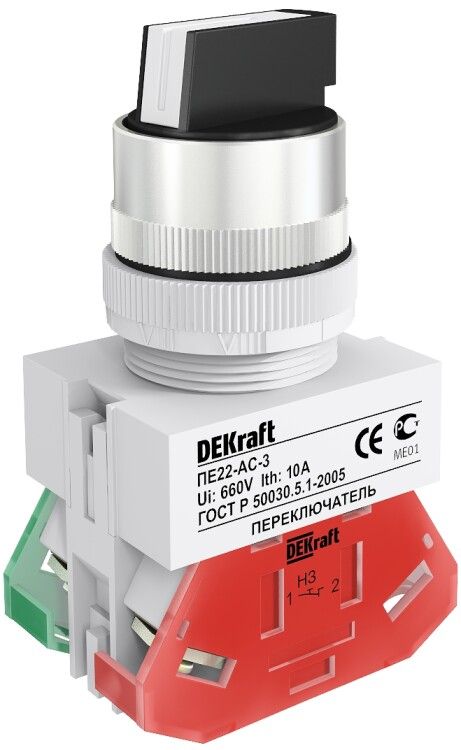

Переключатель на 3 положения I-O-II ПЕ-22 ACR-3 d22мм прав. без фиксации стандарт. ручка DEKraft 25140DEK APC

Переключатель трехпозиционный I-O-II ПЕ-22, правый, без фиксации, 2 нормально открытых контакта, 220В, d22мм, стандартная ручка, ACR-3 от бренда DEKraft предназначен для ручной коммутации электрических цепей в устройствах с напряжением до 220 В. Его компактная конструкция и защита IP54 делают его надежным решением для панельного монтажа в условиях повышенной запыленности.

Назначение и область применения

Переключатель ПЕ-22 используется для управления электрическими цепями в трёх положениях: «Выкл.» (O), «Вкл. слева» (I) и «Вкл. справа» (II). Каждое из двух рабочих положений активирует пару нормально открытых (НО) контактов. Отсутствие фиксации позволяет использовать его как импульсный элемент - например, для запуска оборудования на время нажатия. Подходит для установки на панелях, дверях и корпусах стационарных машин, автоматизированных линий, контрольных щитов и промышленного оборудования.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока
• Номинальный ток: 10 А
• Количество положений: 3 (I–O–II)
• Тип контактов: 2 нормально открытых (НО), без замыкающих
• Механизм: без фиксации - возвращается в нейтральное положение O после освобождения
• Диаметр отверстия для монтажа: 22 мм
• Подключение: винтовые зажимы, максимальное сечение кабеля - 2,5 мм2
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Цвет рукоятки: чёрный, цвет переднего кольца: хром
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и влажности до 98%
• Соответствует ГОСТ 50030.5.1-2005

Совместимость и монтаж

Переключатель ПЕ-22 ACR-3 монтируется через круглое отверстие диаметром 22 мм в панели или двери. На задней стороне имеется гайка и шайба для фиксации. Переднее кольцо обеспечивает герметичную посадку и эстетичный вид. Для подключения используются два винтовых зажима - каждый рассчитан на провода сечением до 2,5 мм2. Не требует специальных инструментов, но рекомендуется затягивать винты моментом 0,2–0,3 Нм, чтобы избежать повреждения пластиковой основы. Совместим с любыми панелями толщиной до 6 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует безопасность аппаратов управления. Защита IP54 предотвращает попадание пыли внутрь механизма и защиту от брызг воды с любого направления. Это снижает риск короткого замыкания в средах с высокой влажностью или пылевой нагрузкой. Климатическое исполнение УХЛ4 позволяет применять переключатель в закрытых помещениях с умеренным климатом, включая холодные цеха и неотапливаемые зоны.

Преимущества

• Простая и проверенная механическая конструкция - долговечна, не требует обслуживания
• Фиксированная схема контактов (2 НО) исключает случайное замыкание
• Хромированное кольцо и чёрная рукоятка обеспечивают хорошую визуальную контрастность
• Отсутствие индикации снижает стоимость и увеличивает надёжность
• Совместим с большинством стандартных панелей благодаря универсальному диаметру 22 мм

Ограничения применения

• Не предназначена для работы при постоянном напряжении выше 220 В - использование в цепях постоянного тока или свыше 220 В переменного тока недопустимо
• Нет встроенной индикации - нельзя определить текущее состояние визуально без внешних световых указателей
• Без фиксации - не подходит для ситуаций, где требуется удержание в рабочем состоянии без постоянного воздействия
• Запрещено погружать в жидкости или мыть под сильной струёй воды - IP54 не обеспечивает герметичность при мойке
• Не рекомендован для установки вне помещений без дополнительной защиты от прямого дождя и солнечного излучения

Примеры использования

• Управление двумя режимами работы станка: «Работа вручную» (I) и «Автоматический цикл» (II), с возможностью выключения (O)
• Активация временного сигнала на конвейере - нажатие возвращает систему в ожидание
• Выбор между двумя источниками питания в распределительном щите
• Ручной запуск насоса или вентилятора в системах вентиляции

Практические советы

• При монтаже убедитесь, что толщина панели не превышает 6 мм - иначе невозможно плотно закрутить фиксирующую гайку
• Используйте провода с жилами из меди, сечением не более 2,5 мм2 - большие сечения не войдут в зажим
• Не используйте переключатель в качестве главного рубильника - он не предназначен для отключения нагрузки при аварии
• Проверьте соответствие полярности при подключении - хотя контакты НО не чувствительны к полярности, важно соблюдать схему управления
• При необходимости замены - совместим с другими моделями серии ПЕ-22 от DEKraft, в том числе с аналогами SE (Dekraft)
