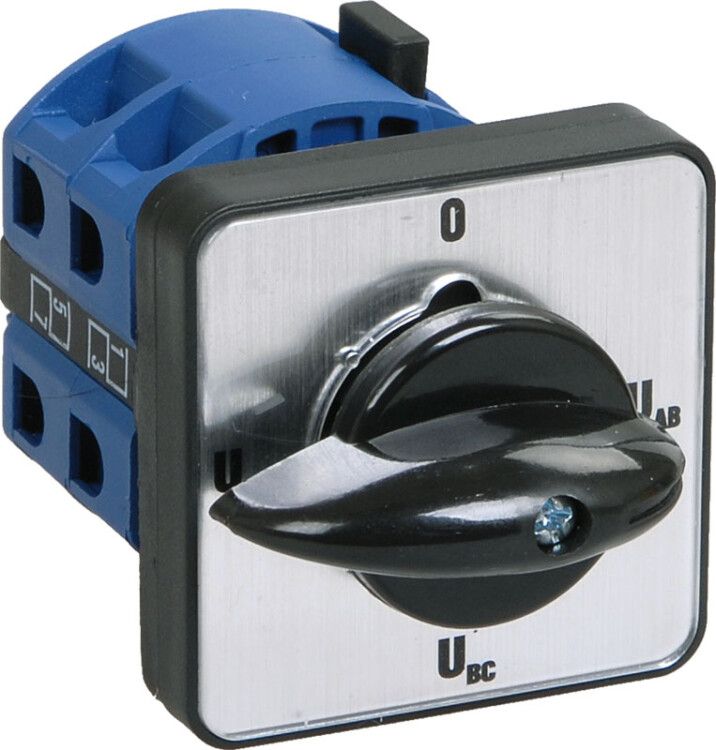

Переключатель кулачковый ПКП25-33/О 25А 400В 3 положения 1-0-2 IEK BCS13-025-2

Переключатель кулачковый ПКП25-33/О 25А 400В 3 положения 1-0-2 3Р от бренда IEK - это механический коммутационный аппарат с трёхпозиционной поворотной ручкой и нейтральным положением, предназначенный для управления электродвигателями, цепями управления и сигнализации в сетях переменного тока до 400 В. Артикул bcs13-025-2 соответствует модели с номинальным током 25 А и тремя полюсами.

Назначение и область применения

Переключатель кулачковый ПКП25-33/О 25А 400В 3 положения 1-0-2 3Р используется для ручного переключения электрических цепей между тремя состояниями: «вкл. 1» - «выкл.» - «вкл. 2». Подходит для управления одно- и трёхфазными двигателями, переключения режимов работы оборудования, коммутации цепей управления, сигнализации и контрольных схем. Применяется в промышленном оборудовании: станках, конвейерах, насосных системах, вентиляции, где требуется надёжное и наглядное управление без автоматики.

Технические характеристики

• Номинальный ток: 25 А - допустимая нагрузка при длительной работе
• Номинальное напряжение: 400 В AC - работает в сетях переменного тока до 400 В
• Количество полюсов: 3 - переключает все три фазы одновременно
• Число положений: 3 (1–0–2) - два рабочих и одно нейтральное (выключенное)
• Наличие нейтрального положения: да - обеспечивает безопасную остановку и предотвращает случайное включение
• Род тока: переменный (AC) - не предназначен для постоянного тока
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды; подходит только для внутреннего монтажа в закрытых щитах
• Способ монтажа: на монтажную плату - устанавливается в панель через отверстие 48×48 мм
• Максимальное сечение кабеля: 6 мм2 - позволяет подключить провода до этого размера
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации влаги
• Срок службы: 10 лет - при условии соблюдения норм эксплуатации
• Нормативный документ: ГОСТ Р 5003.03 - соответствие российским стандартам на коммутационные устройства

Совместимость и монтаж

Переключатель кулачковый ПКП25-33/О 25А 400В 3 положения 1-0-2 3Р монтируется в панель через прямоугольное отверстие 48×48 мм. Крепится с помощью фиксирующих лапок. Для подключения используются винтовые зажимы - максимальное сечение жилы 6 мм2. Не требует внешнего питания, работает исключительно механически. Совместим со стандартными шкафами и распределительными щитами, где есть место для установки аналогичных устройств. Не рекомендуется использовать в условиях повышенной запылённости или влажности - IP20 не обеспечивает защиту от внешних факторов.

Безопасность и стандарты

Переключатель кулачковый ПКП25-33/О 25А 400В 3 положения 1-0-2 3Р соответствует ГОСТ Р 5003.03 и имеет сертификат соответствия РОСС CN.МЕ.95.B27365. Конструкция исключает самопроизвольное переключение благодаря фиксированному механизму поворотной ручки. Нейтральное положение «0» гарантирует полное отключение цепи, что важно для обслуживания и ремонта. Материалы корпуса - термостойкие пластик, контактные группы - медные сплавы с антикоррозийным покрытием.

Преимущества

• Механическая надёжность - нет электроники, не выходит из строя при скачках напряжения
• Ясная визуальная индикация положения - ручка показывает текущее состояние (1 / 0 / 2)
• Высокая долговечность - срок службы 10 лет при правильной эксплуатации
• Простота замены - совместим с другими моделями серии ПКП, легко заменяется на аналог
• Низкая стоимость обслуживания - не требует регулярного техобслуживания

Ограничения применения

• Не применяется в открытых или влажных средах - степень защиты IP20 не защищает от пыли и влаги
• Не подходит для частого переключения более 100 раз в час - возможен износ контактов
• Не предназначен для работы с постоянным током - только переменный (AC)
• Требует наличия свободного места в щите - габариты 48×48 мм и глубина монтажа должны быть учтены
• Не имеет встроенной аварийной блокировки - необходимо применять внешние средства безопасности при высоких рисках

Примеры использования

• Переключение направления вращения трёхфазного двигателя конвейера: положение «1» - вперёд, «0» - стоп, «2» - назад
• Выбор режима работы насосной станции: «1» - основной насос, «0» - выключено, «2» - резервный насос
• Ручное переключение между двумя источниками питания в системе освещения
• Коммутация цепей сигнализации в технологическом процессе

Практические советы

• При монтаже проверьте, чтобы отверстие в панели точно соответствовало 48×48 мм - иначе переключатель не зафиксируется
• Затягивайте клеммы усилием, указанным в инструкции - переусилие повредит контакты, недотянутые - вызовут нагрев
• Избегайте установки рядом с источниками тепла - температурный класс УХЛ4 ограничен
• Для частого переключения используйте дополнительные кнопочные устройства - этот переключатель не рассчитан на оперативное управление
• Проверяйте целостность контактов каждые 6–12 месяцев при интенсивной эксплуатации - особенно после аварийных отключений
• При замене старого переключателя сверьте номер модели - ПКП25-33/О 25А 400В 3 положения 1-0-2 3Р (артикул bcs13-025-2) - другие варианты серии могут иметь другую схему контактов
