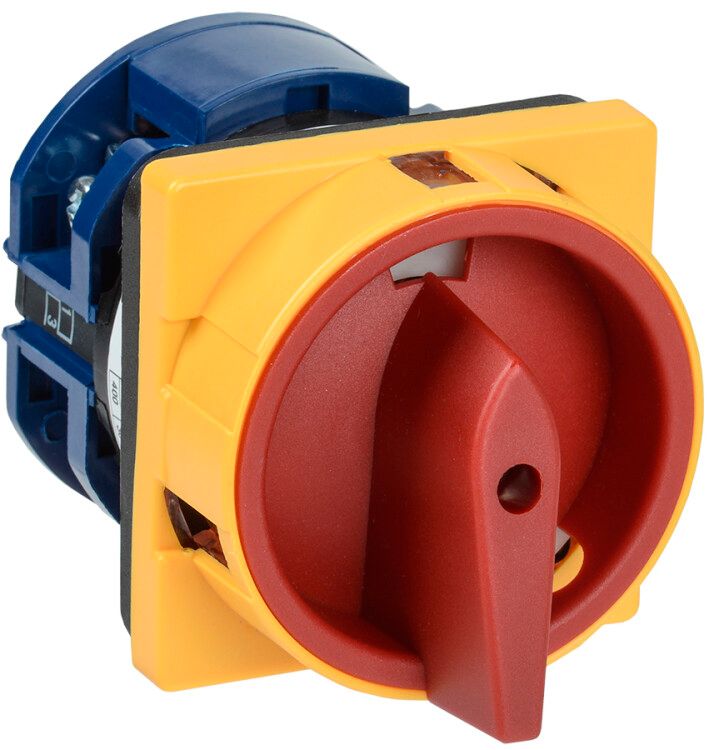

Переключатель кулачковый ПКП63-13/У 63А на 2 полож. откл. -вкл. 400В IEK BCS23-063-1

Переключатель кулачковый ПКП63-13/У 63А на 2 положения отключено-включено 3Р/400В от бренда IEK - это механический коммутационный аппарат без потребления энергии, предназначен для ручного переключения трёхфазных цепей в системах управления двигателями, сигналами и контрольными контурами. Артикул bcs23-063-1 обеспечивает надёжную работу в условиях промышленной автоматизации.

Назначение и область применения

Переключатель кулачковый ПКП63-13/У используется там, где требуется безопасное и однозначное управление питанием оборудования: включение/выключение трёхфазных двигателей, переключение режимов работы станков, изменение направления вращения, управление цепями сигнализации и контроля. Подходит для установки в распределительных щитах, на пультах управления и внутри машинного оборудования. Может выполнять функцию главного выключателя группы нагрузок.

Технические характеристики

• Номинальный ток: 63 А - способен длительно проводить ток такой величины без перегрева;
• Напряжение: 400 В переменного тока - рассчитан на использование в сетях 380–400 В AC;
• Число полюсов: 3 - контролирует все три фазы одновременно; нейтраль не коммутируется;
• Количество положений: 2 - “отключено” и “включено”; нет нейтральной позиции между ними;
• Максимальное сечение кабеля: 16 мм2 - позволяет подключать медные жилы этого сечения через зажимы;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен;
• Способ монтажа: на монтажную плату - устанавливается в панель с отверстием 64×64 мм;
• Род тока: переменный (AC) - не постоянный ток;
• Срок службы: 10 лет - гарантируется работоспособность при нормальных условиях эксплуатации;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C и повышенной влажности;
• Нормативный документ: ГОСТ Р 5003.03 - соответствие требованиям безопасности и надёжности.

Совместимость и монтаж

Переключатель кулачковый ПКП63-13/У монтируется в панель с прямоугольным отверстием 64×64 мм. Крепится болтами через специальные кронштейны на задней стороне корпуса. Для подключения используются винтовые зажимы - допускаются только многожильные или однопроволочные медные кабели сечением до 16 мм2. Никаких дополнительных адаптеров или переходников не требуется. Перед установкой проверьте совпадение глубины шкафа и габаритов устройства - корпус выступает назад на несколько миллиметров.

Безопасность и стандарты

Переключатель кулачковый ПКП63-13/У соответствует ГОСТ Р 5003.03 и имеет сертификат соответствия РОСС CN.МЕ.95.B27365. Конструкция исключает случайное включение благодаря механизму фиксированного положения. Отсутствие собственного питания снижает риск возникновения аварийных ситуаций. Однако из-за степени защиты IP20 запрещена установка во влажных помещениях, вне закрытых шкафов или местах возможного попадания воды и пыли.

Преимущества

• Не требует внешнего питания - полностью механическая работа повышает отказоустойчивость;
• Высокая долговечность - срок службы 10 лет при частых операциях переключения;
• Ясная визуальная индикация состояния - поворотная рукоятка легко определяет положение “вкл./выкл.”;
• Совместим со стандартными DIN-панелями и типовыми щитами;
• Произведён по российским стандартам - удобен для замены аналогов в существующих объектах.

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток до 400 В;
• Запрещён к установке в открытых или сырых средах - степень защиты IP20 недостаточна для воздействия жидкости или пыли;
• Не предназначен для частого автоматического переключения - предназначен для ручного управления;
• Не содержит контакты для нулевой жилы - нельзя использовать как четырёхполюсный выключатель;
• Не рекомендован для высокочастотных импульсных нагрузок - только для статических и слаботочных цепей управления.

Примеры использования

• Главный выключатель для трёхфазного насоса на водонасосной станции;
• Выбор режима работы конвейера (“вперед”, “назад”) через два положения;
• Отключение всей группы станков перед обслуживанием;
• Переключение входного питания в тестовом стенде;
• Управление освещением или нагревателями в производственных цехах.

Практические советы

• При монтаже используйте только качественные кабели с плотно затянутыми контактами - плохой контакт вызывает перегрев при 63 А;
• Обязательно отключите питание перед любыми действиями с переключателем - даже при “отключенном” состоянии есть опасность прикоснуться к токоведущим элементам;
• Не забудьте проверить наличие свободного места за панелью - корпус глубже, чем кажется;
• Для условий с высокой вибрацией дополнительно закрепите устройство антивибрационными прокладками;
• При замене старого аппарата сверьте номер модели - ПКП63-13/У является точным аналогом многих зарубежных решений, но не всегда взаимозаменяем с другими сериями IEK.
