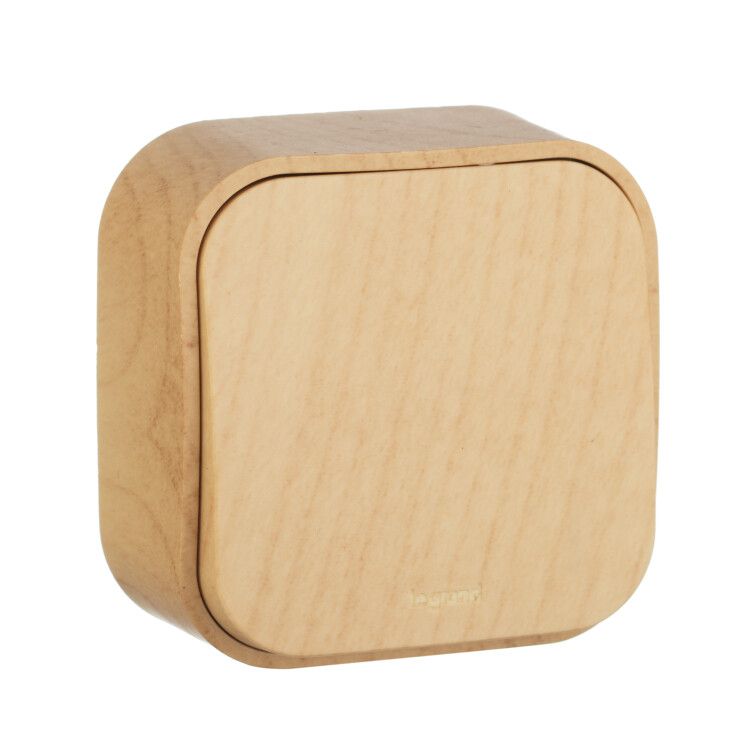

Переключатель проходной 1-кл. ОП Quteo 10А IP20 10AX дерево IEK 782264 Legrand

Переключатель проходной 1-клавишный 10А дерево от Legrand (артикул 782264) — это надёжный элемент управления освещением для открытой проводки, подходящий для жилых и общественных помещений, особенно в деревянных домах. Он позволяет включать и выключать одну нагрузку с двух точек, сохраняя эстетику интерьера благодаря декоративному покрытию под дерево.

Назначение и область применения

Переключатель проходной 1-клавишный 10А дерево используется для управления одним источником света (например, лампой в коридоре, на лестнице или в спальне) с двух разных мест. Подходит для установки в помещениях с открытой электропроводкой — частных домах, дачах, хозпостройках, где важна простота монтажа и натуральный дизайн. Также может применяться в офисах и общественных зданиях при необходимости удобного переключения света.

Технические характеристики

• Номинальный ток: 10 А — рассчитан на нагрузку до 2,2 кВт при 220 В
• Номинальное напряжение: 220 В, частота 50 Гц — совместим с бытовыми сетями России и стран СНГ
• Степень защиты IP20 — защищён от прикосновения пальцами, но не от воды и пыли; не предназначен для влажных помещений
• Максимальное сечение кабеля: 2,5 мм² — подходит для медных проводов стандартной бытовой проводки
• Габариты: 65×65×35 мм — компактный размер для монтажа на поверхности стены
• Глубина корпуса: 35 мм — обеспечивает плотную посадку на стене без зазора
• Материал корпуса: полипропилен — прочный, ударопрочный, не поддерживающий горение
• Клавиша: глянцевый АБС-пластик — устойчив к царапинам, УФ-излучению и загрязнениям
• Цвет: имитация светлого дерева — матовая фактура, гармонирует с деревянными интерьерами
• Климатическое исполнение: УХЛ4 — работает при температуре от –5°C до +40°C, подходит для неотапливаемых помещений
• Подсветка: отсутствует — не имеет светодиодной индикации
• Крепление: винтовое, с защелками — корпус фиксируется на рамке без инструментов
• Подключение: винтовые клеммы — надёжный контакт, винты не выпадают

Совместимость и монтаж

Переключатель проходной 1-клавишный 10А дерево устанавливается только в паре с таким же устройством — два таких переключателя соединяются между собой трёхжильным кабелем для реализации схемы “проходного” управления. Для работы требуется минимум три провода: фаза, два перекидных контакта. Кабель подключается через винтовые зажимы — максимальное сечение 2,5 мм². Монтаж открытый: устройство крепится прямо на стену с помощью винтов, которые входят в комплект. Наличие преднарезанных отверстий в основании упрощает прокладку кабеля при скрытом способе монтажа. Защелки позволяют легко снять крышку без отвёртки для обслуживания.

Безопасность и стандарты

• Соответствует IEC 60669-1 и ТР ТС 004/2011 — требованиям безопасности для бытовых выключателей
• Все токоведущие части закрыты — исключено случайное прикосновение к проводникам
• Материалы не поддерживают горение — повышена пожарная безопасность
• Не содержит галогенов — экологически безопасен при утилизации

Преимущества

• Эстетичный вид: матовое деревянное покрытие хорошо сочетается с деревянными стенами и интерьерами
• Удобный монтаж: защелки на корпусе позволяют быстро снимать и устанавливать крышку
• Надёжные клеммы: невыпадающие винты исключают потерю деталей во время установки
• Простота выравнивания: форма основания позволяет легко выстроить несколько переключателей в один уровень
• Ударопрочность корпуса: материал выдерживает механические нагрузки при эксплуатации
• Совместимость с сериями Quteo: можно комбинировать с другими элементами этой линейки (розетки, кнопки)

Ограничения применения

• Не предназначен для влажных помещений (ванная, баня, бассейн) — степень защиты IP20 недостаточна
• Не подходит для мощных нагрузок выше 2,2 кВт — не используйте с нагревательными приборами, мощными светильниками или двигателями
• Требуется установка в паре — один переключатель сам по себе не выполняет функцию проходного
• Не имеет подсветки — в темноте сложно найти клавишу, если нет дополнительного освещения
• Не рекомендуется для монтажа в металлических коробах — предназначен только для открытой проводки или поверхностного крепления

Примеры использования

• Управление светом в длинном коридоре: включить свет у входа, выключить у выхода
• Освещение лестницы: включить на первом этаже, выключить на втором
• Спальная комната: включить свет у двери, выключить у кровати
• Хозблок или гараж: управление светом с двух сторон прохода

Практические советы

• При замене старого переключателя проверьте тип проводки — для проходного режима нужен трёхжильный кабель (фаза + два перекидных)
• Убедитесь, что сечение кабеля не превышает 2,5 мм² — более толстые провода не войдут в клеммы
• При монтаже в деревянных стенах соблюдайте пожарную безопасность: не допускайте соприкосновения корпуса с горючими материалами без термостойкой прокладки
• Если планируете использовать в холодном помещении (дача зимой), убедитесь, что температура не опускается ниже –5°C — иначе возможны проблемы с пластиком
• Для равномерного расположения нескольких переключателей используйте уровень — основание Quteo специально разработано для этого
• Не используйте этот переключатель как обычный — он не работает в одиночку, только в паре с другим аналогичным устройством
