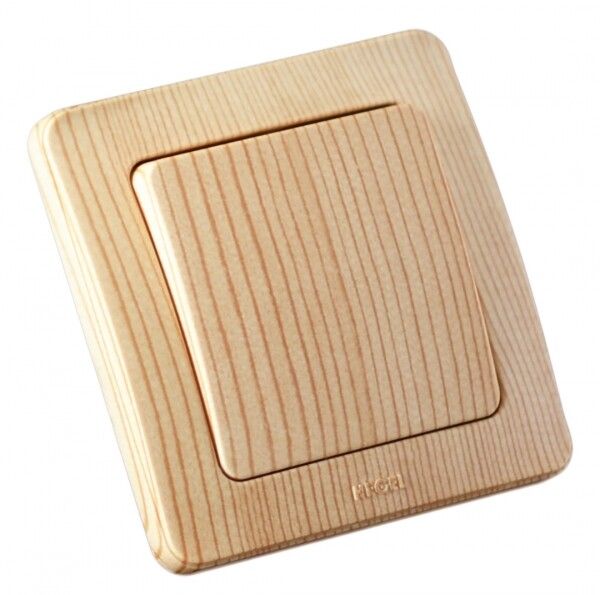

Переключатель одноклавишный скрытый сосна 10А - ВС10-361-02 HEGEL

Переключатель скрытой установки одноклавишный сосна 10А 250В от бренда HEGEL (артикул вс10-361-02) предназначен для коммутации освещения и других бытовых нагрузок в помещениях с внутренней проводкой. Устройство сочетает классический деревянный дизайн с надежной конструкцией для скрытой установки.

Назначение и область применения

Этот переключатель используется для включения и выключения одной группы нагрузки - например, одного светильника или группы ламп. Его схема подключения позволяет управлять двумя независимыми цепями через один механизм: при переводе клавиши вверх или вниз замыкаются разные контакты. Подходит для квартир, офисов, жилых помещений с внутренней проводкой. Не предназначен для управления мощными устройствами свыше 2,5 кВт.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,5 кВт при 250 В
• Номинальное напряжение: 250 В - рассчитан на стандартную однофазную сеть 220–240 В
• Количество клавиш: одна - управление одним механизмом с двумя положениями
• Способ подключения: винтовые зажимы - удобны для фиксации медного провода сечением до 1,5 мм2
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Материал корпуса: пластик с декоративным покрытием под сосну
• Отделка: глянцевая - легко протирается, но царапается при механическом воздействии
• Размеры: 80×80×15 мм - совместим со стандартными подрозетниками
• Количество полюсов: 1 - коммутирует только фазный провод
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Нормативный документ: ТУ 3464-001-07620177-2013

Совместимость и монтаж

Переключатель скрытой установки одноклавишный сосна 10А 250В монтируется в стандартный подрозетник глубиной не менее 15 мм. Кабель подключается к винтовым клеммам: вход - фаза, выходы - к двум различным участкам сети (например, двум группам света). Для правильной работы важно соблюдать полярность: фаза должна подаваться на общий контакт, а не на один из выходных. Монтаж выполняется после отключения питания. Напряжения выше 250 В использовать запрещено.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-07620177-2013. Степень защиты IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, но не обеспечивает защиту от влаги. Применяется только во внутрипомещенческих условиях. Отсутствие сертификата CE не влияет на безопасность в рамках российских норм, но может ограничивать использование в экспорте.

Преимущества

• Классический внешний вид под натуральное дерево - гармонично вписывается в интерьеры в стиле эко, сканди, прованс
• Глянцевая отделка - легко моется, не собирает пыль
• Винтовые зажимы обеспечивают прочное и долговечное соединение даже с многожильным проводом
• Компактные размеры позволяют устанавливать рядом другие устройства без перегрузки подрозетника
• Поддерживает работу с двумя независимыми цепями - экономит место и снижает количество установленных выключателей

Ограничения применения

• Не применяется в помещениях с высокой влажностью - банях, саунах, ванных комнатах без дополнительной защиты
• Запрещена установка вне закрытых коробок - IP20 не защищает от пыли и брызг
• Не подходит для нагрузок более 10 А (2,5 кВт) - при превышении возможен перегрев и повреждение контактов
• Не рекомендован для промышленного оборудования - предназначены только для бытового использования
• Содержит галогены - при горении выделяет токсичные вещества; не следует применять в местах с высокими требованиями к пожарной безопасности

Примеры использования

• Управление двумя группами точечного освещения в спальне - верхнее и ночное
• Коммутация люстры и бра в гостиной через один выключатель
• Включение/выключение света в коридоре и туалете с помощью одного механизма
• Управление розеткой с подсветкой и основной нагрузкой в рабочем кабинете

Практические советы

• При подключении используйте только медный провод сечением до 1,5 мм2 - большие сечения не войдут в клеммы
• Проверьте посадочный диаметр подрозетника - он должен быть 68–70 мм, чтобы корпус плотно сел
• Не затягивайте винты слишком сильно - можно повредить пластиковую клемму
• Если нужна защита от влаги - выбирайте модель с IP44 и герметичной рамкой
• При замене старого выключателя - проверьте соответствие схемы подключения: этот переключатель не является проходным, а имеет два выхода на одну клавишу
