Переключатель АNСLR-22-3 на 3 фикс.полож.зеленый неон/240В I-O 1з+1р (10/400/3200) | Б0045683 ЭРА

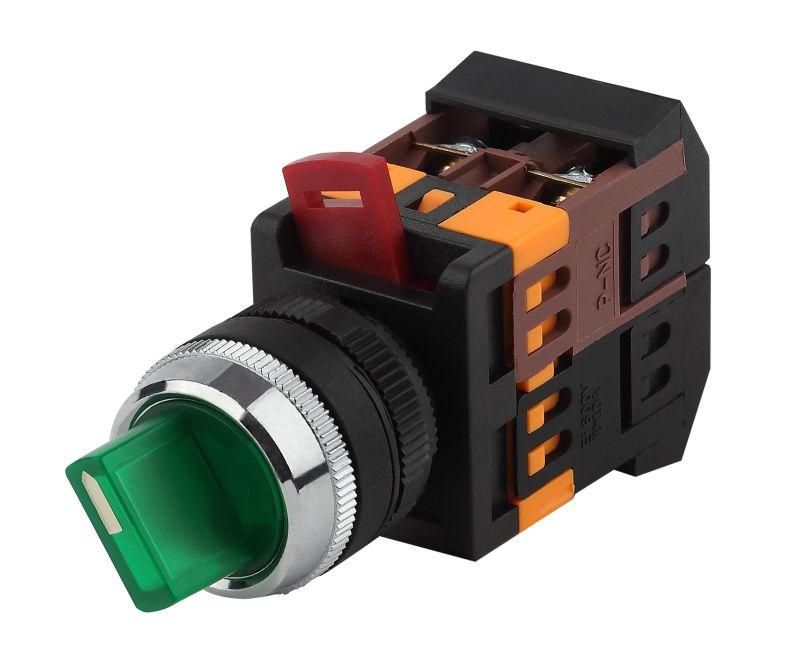

Переключатель ЭРА ANCLR-22-3 - это устройство с фиксацией в двух положениях, предназначенное для ручного управления электрическими цепями. Благодаря зеленому неоновому индикатору и хромированному кольцу, он удобен для визуального контроля в распределительных щитах. Артикул б0045683 соответствует модели с винтовым подключением и монтажом на лицевую панель.

Назначение и область применения

Переключатель ЭРА ANCLR-22-3 используется для ручного включения и выключения оборудования через управление магнитными пускателями, реле или другими коммутационными устройствами. Подходит для систем с переменным током до 230 В и частотой 50 Гц. Часто применяется в промышленном оборудовании: станках, конвейерах, насосных установках, где требуется надежная фиксация положения «Вкл» / «Выкл». Индикация зеленым неоном позволяет легко определить состояние устройства даже в условиях слабого освещения.

Технические характеристики

• Номинальное напряжение: 230 В (соответствует заявленным 240 В в названии - допустимый запас)
• Тип переключателя: с фиксацией, без самовозврата
• Число рабочих положений: 2 (I - включено, O - выключено)
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество переключающих контактов: 0 (не является переключателем типа «перекидной»)
• Диаметр отверстия для монтажа: 22 мм
• Подключение: винтовые клеммы
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от пыли и воды)
• Индикация: встроенная неоновая лампа, зеленого цвета
• Управление: короткая поворотная рукоятка - удобна для узкого захвата
• Цвет корпуса: зеленый; цвет кольца: хром
• Лампочка в комплекте: да

Совместимость и монтаж

Монтаж осуществляется на лицевую панель через круглое отверстие диаметром 22 мм. Переключатель ЭРА ANCLR-22-3 имеет фиксирующую гайку сзади - после прохождения через отверстие она затягивается, обеспечивая прочную посадку. Кабели подключаются к винтовым клеммам - рекомендуется использовать жилы сечением до 2,5 мм2. Устройство совместимо с любыми контактными модулями, имеющими аналогичный интерфейс, но в данной модели контактный узел уже встроен. Для замены лампы необходимо снять головку - она снимается без инструментов.

Безопасность и стандарты

Переключатель соответствует требованиям безопасности для устройств класса IP20 - не предназначен для установки во влажных помещениях, на улице или в местах с высокой запыленностью. Отсутствие сертификата IP65/IP67 исключает применение в агрессивных средах. Максимальное напряжение 230 В требует соблюдения правил работы с сетью 220–240 В - использование выше указанного значения недопустимо.

Преимущества

• Фиксация в обоих положениях предотвращает случайное отключение
• Неоновая подсветка работает без внешнего питания - питание берётся из коммутируемой цепи
• Хромированное кольцо улучшает эргономику и визуальное восприятие
• Головка снимается без инструментов - упрощает обслуживание и замену лампы
• Цветовое решение (зеленый + хром) соответствует стандартам сигнализации: зеленый = «включено»

Ограничения применения

• Не подходит для цепей постоянного тока свыше 400 В - указанные в описании 400 В относятся к другим изделиям серии, здесь максимум 230 В переменного тока
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне щита или в сырых помещениях
• Только один НЗ контакт - не подходит для схем, требующих перекидных контактов (NO/NK)
• Нет функции аварийного отключения или блокировки - не заменяет кнопки экстренной остановки

Примеры использования

• Включение/выключение станка на производстве
• Ручной режим работы конвейера
• Управление освещением в цеху через пульт управления
• Активация системы принудительной вентиляции
• Компоновка панели управления с несколькими переключателями - зеленый цвет легко отличается от красных (остановка) и желтых (предупреждение)

Практические советы

• Проверьте диаметр отверстия в панели - должен точно соответствовать 22 мм. Большие отверстия потребуют переходных колец.
• При подключении используйте качественные медные провода - плохой контакт вызывает нагрев и выход из строя винтовых клемм.
• Если лампа перегорела - не меняйте её на обычную LED. Только оригинальная неоновая лампа обеспечит нужную яркость и соответствие нагрузке цепи.
• Не используйте этот переключатель вместо кнопки «Стоп» - он не имеет механической блокировки и не соответствует требованиям безопасности для аварийных остановок.
• Для сборки шкафа с множеством переключателей - выбирайте единую цветовую схему: зеленый - «работает», красный - «остановка», белый - «режим».
