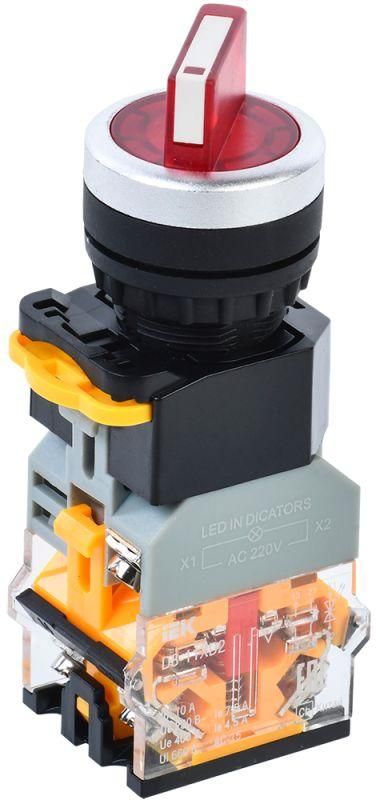

Переключатель D8-11XD2 на 2 полож. 1НО+1НЗ с подсвет. красн. KARAT IEK BSW30-11XD2-3-14-2-K04

Переключатель D8-11XD2 от IEK - это встраиваемое устройство с двумя положениями, одним нормально замкнутым и одним нормально разомкнутым контактом, оснащённое красной подсветкой. Подходит для установки в распределительных щитах, обеспечивает надёжное управление нагрузками до 7,5 А и используется там, где требуется визуальный контроль состояния устройства.

Назначение и область применения

Переключатель D8-11XD2 предназначен для ручного управления электрическими цепями переменного тока (до 400 В, 50 Гц) или постоянного тока (до 400 В). Он применяется для коммутации сигналов в системах автоматизации: запуск/останов оборудования, переключение режимов работы, управление магнитными пускателями и реле. Устройство особенно удобно в распределительных щитах, где важно быстро определить текущее состояние через подсветку.

Технические характеристики

• Количество положений: 2 (с нейтральным положением между ними)
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Число полюсов: 1
• Номинальный ток: 7,5 А
• Номинальное напряжение: 400 В
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Максимальный срок службы: 10 лет
• Управление: поворотная короткая рукоятка
• Подсветка: красная светодиодная, активируется при включении
• Способ монтажа: на лицевую панель
• Диаметр отверстия для установки: 22 мм

Совместимость и монтаж

Переключатель D8-11XD2 совместим со всеми стандартными панелями толщиной до 5 мм. Для установки необходимо просверлить отверстие диаметром 22 мм. Крепится фиксирующей гайкой с тыльной стороны панели. Модуль имеет быстросъёмную головку - её можно легко демонтировать без отключения проводов для обслуживания или замены. Контактный модуль остаётся установленным, что снижает время ремонта.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. IP40 защищает от попадания инструментов и проводов, но не рассчитан на воздействие влаги - не используйте в сырых помещениях или вне закрытых шкафов. Рабочее напряжение не превышает 400 В - применение выше этого значения недопустимо.

Преимущества

• Яркая красная подсветка позволяет сразу определить, включен ли переключатель, даже при слабом освещении.
• Наличие нейтрального положения исключает случайное включение - важный фактор для безопасной эксплуатации.
• Комбинированный набор контактов (1 НЗ + 1 НО) даёт возможность использовать один прибор вместо двух отдельных.
• Быстрый доступ к контактному модулю благодаря съёмной головке ускоряет сервисное обслуживание.
• Высокий ресурс (10 лет) гарантирует долговременную работу без необходимости частой замены.

Ограничения применения

• Не допускается использование во влажных средах - степень защиты IP40 не предохраняет от брызг и пара.
• Недопустимо превышение номинального тока 7,5 А и напряжения 400 В - возможен выход из строя контактов.
• Не подходит для частых циклов включения/выключения более 10–15 раз в минуту - риск перегрева и механического износа.
• Не рекомендован для установки в условиях высоких вибраций без дополнительной фиксации корпуса.

Примеры использования

• Управление насосом: одно положение - вкл, другое - выкл, нейтральное - останов.
• Выбор режима работы станка: “ручной” / “автоматический”, с визуальной индикацией.
• Аварийная остановка на конвейере: кнопка с подсветкой для быстрого реагирования.
• Локальная коммуникация в щите: переключение питания между основным и резервным источником.

Практические советы

• При монтаже проверьте точность диаметра отверстия - 22 мм должны точно соответствовать размеру корпуса, иначе возникнет люфт или трудности с фиксацией.
• Используйте клеммы с зажимом до 2,5 мм2 - типичный диапазон для проводов, подходящих к этому переключателю.
• Обязательно отключите питание перед подключением проводов - хотя есть нейтральное положение, работа под напряжением опасна.
• Для многократного использования в промышленных условиях выбирайте модели с металлической рукояткой - они прочнее пластиковой.
• Проверяйте соответствие цвета подсветки вашей системе сигнализации - красный обычно означает “работа” или “авария”; согласуйте с проектом.
